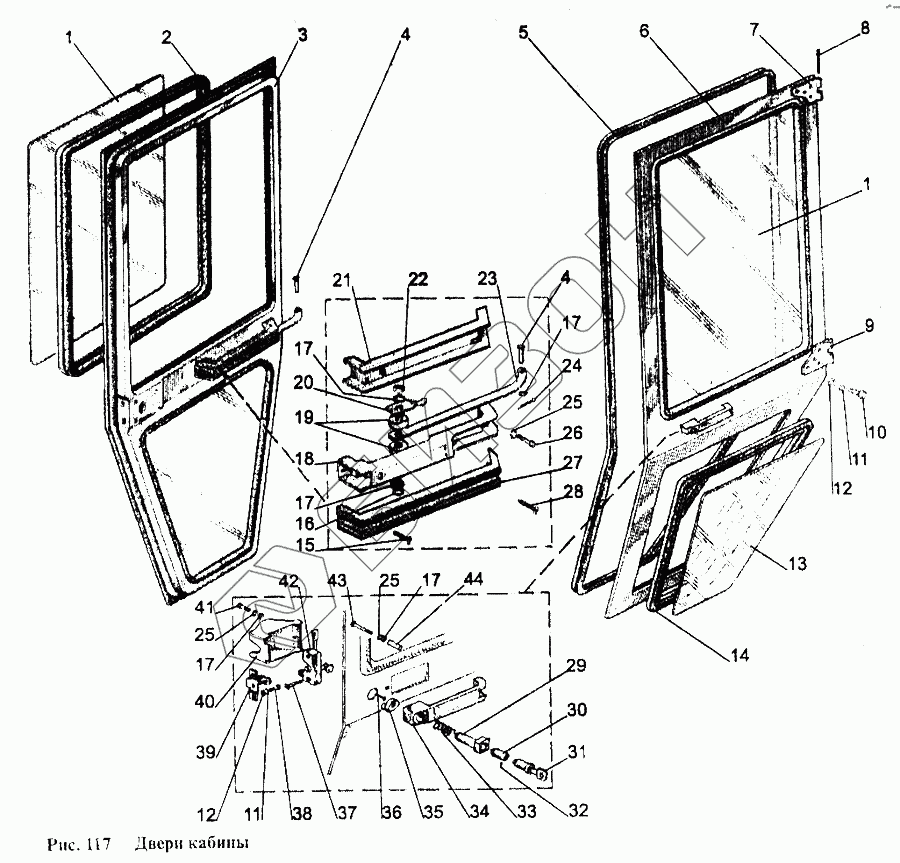

Графический каталог запасных частей к технике: МТЗ-1221. Двери кабины
1
1
2
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
17
17
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-6708010-В-01 | 80-6708010-В-01 | Дверь правая в сборе |
Загрузка ...
|
|
| 80-6708010-В | 80-6708010-В | Дверь левая в сборе |
Загрузка ...
|
|
| 80-6708812-01 | 80-6708812-01 | Крышка |
Загрузка ...
|
|
| 80-6105050-01 | 80-6105050-01 | Замок |
Загрузка ...
|
|
| 80-6105170-01 | 80-6105170-01 | Зацеп правый |
Загрузка ...
|
|
| 1 | 80-6708013 | Стекло |
Загрузка ...
|
|
| 2 | 80-6700023-А-02 | Уплотнитель L=2720мм |
Загрузка ...
|
|
| 3 | 80-6708020-В-01 | Дверь |
Загрузка ...
|
|
| 4 | 8х30 | Палец |
Загрузка ...
|
|
| 5 | 80-6700021 | Профиль, L=3880 мм |
Загрузка ...
|
|
| 6 | 80-6708020-В | Дверь |
Загрузка ...
|
|
| 7 | А37.03.022-В | Петля верхняя |
Загрузка ...
|
|
| 8 | А37.03.012 | Ось |
Загрузка ...
|
|
| 9 | А37.03.022-В-01 | Петля нижняя |
Загрузка ...
|
|
| 10 | М8х25 | Болт |
Загрузка ...
|
|
| 11 | SНР8 | Шайба |
Загрузка ...
|
|
| 12 | SНСН8 | Шайба |
Загрузка ...
|
|
| 13 | 80-6708014 | Стекло |
Загрузка ...
|
|
| 14 | 80-6700023-А-03 | Уплотнитель |
Загрузка ...
|
|
| 15 | 1-4х40 | Шуруп |
Загрузка ...
|
|
| 16 | М6х35 | Болт |
Загрузка ...
|
|
| 17 | SНСН6 | Шайба |
Загрузка ...
|
|
| 18 | 80-6708610 | Поручень |
Загрузка ...
|
|
| 19 | 80-6708619 | Буфер |
Загрузка ...
|
|
| 20 | 80-6708618 | Пружина |
Загрузка ...
|
|
| 21 | 80-6708602 | Накладка |
Загрузка ...
|
|
| 22 | М6 | Гайка |
Загрузка ...
|
|
| 23 | 80-6708616 | Рычаг |
Загрузка ...
|
|
| 24 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 25 | SНР6 | Шайба |
Загрузка ...
|
|
| 26 | М6х16 | Винт |
Загрузка ...
|
|
| 27 | 80-6708603 | Накладка |
Загрузка ...
|
|
| 28 | 1-4х25 | Шуруп |
Загрузка ...
|
|
| 29 | 80-6105301 | Кнопка |
Загрузка ...
|
|
| 30 | 80-6105304 | Втулка |
Загрузка ...
|
|
| 31 | 12.92.01.00.00-А | Цилиндр |
Загрузка ...
|
|
| 32 | 2х12 | Шплинт |
Загрузка ...
|
|
| 33 | 80-6105302 | Пружина |
Загрузка ...
|
|
| 34 | 80-6105305 | Ручка |
Загрузка ...
|
|
| 35 | 80-6105303 | Толкатель |
Загрузка ...
|
|
| 36 | 1-4х16 | Шуруп |
Загрузка ...
|
|
| 37 | VМ8х25 | Винт |
Загрузка ...
|
|
| 38 | М8х16 | Болт |
Загрузка ...
|
|
| 39 | 80-6105170 | Зацеп левый |
Загрузка ...
|
|
| 40 | 80-6708812 | Крышка |
Загрузка ...
|
|
| 41 | М6х16 | Винт |
Загрузка ...
|
|
| 42 | 80-6105050 | Замок |
Загрузка ...
|
|
| 43 | М6х45 | Болт |
Загрузка ...
|
|
| 44 | 80-6708813 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
