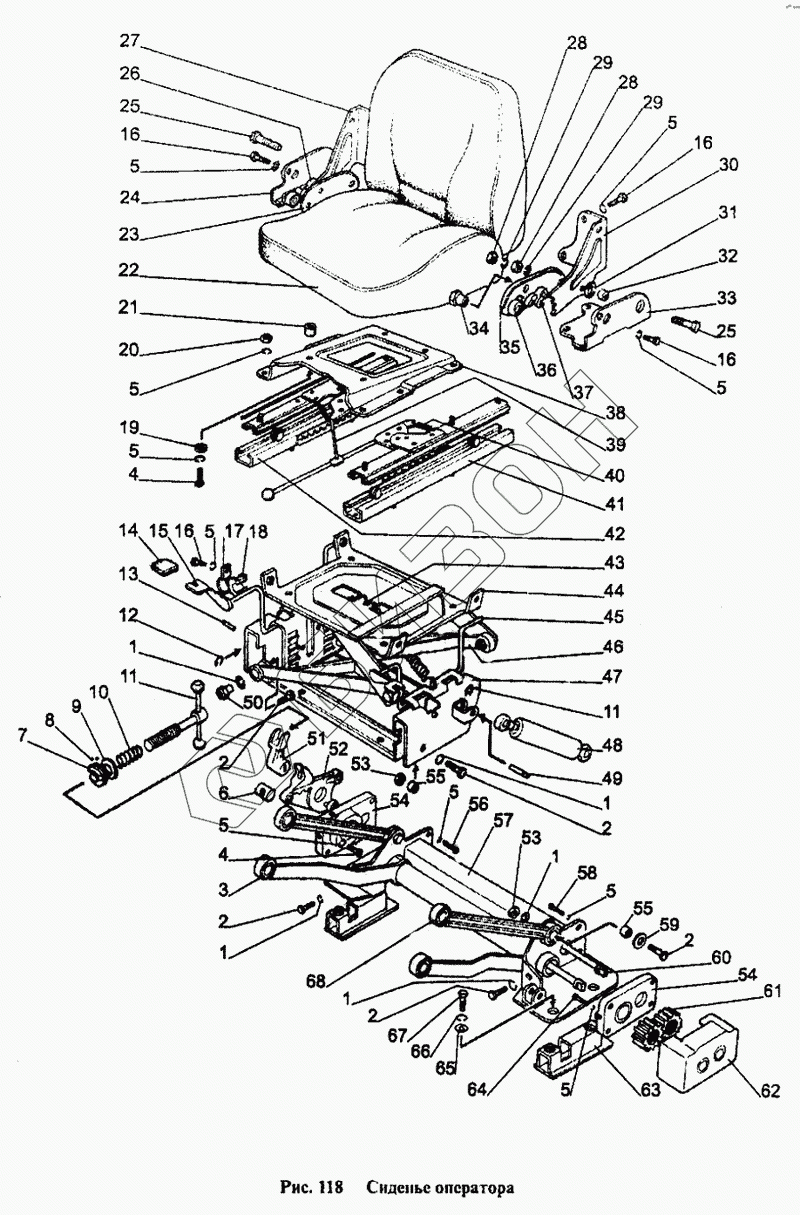

Графический каталог запасных частей к технике: МТЗ-1221. Сиденье оператора
1
1
1
1
1
2
2
2
2
2
3
4
4
5
5
5
5
5
5
5
5
5
5
6
7
8
9
10
11
11
12
13
14
15
16
16
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-6800020-01 | 70-6800020-01 | Замок в сборе |
Загрузка ...
|
|
| 70-6801315 | 70-6801315 | Блок в сборе |
Загрузка ...
|
|
| 70-6800010-01 | 70-6800010-01 | Сиденье в сборе |
Загрузка ...
|
|
| 70-6800000-А | 70-6800000-А | Сиденье в сборе |
Загрузка ...
|
|
| 70-6800015-01 | 70-6800015-01 | Замок в сборе |
Загрузка ...
|
|
| 70-6801010 | 70-6801010 | Подвеска в сборе |
Загрузка ...
|
|
| 1 | SНР10 | Шайба |
Загрузка ...
|
|
| 2 | М10х18 | Болт |
Загрузка ...
|
|
| 3 | 85-6801320-А | Стабилизатор |
Загрузка ...
|
|
| 4 | М8х25 | Болт |
Загрузка ...
|
|
| 5 | SНР8 | Шайба |
Загрузка ...
|
|
| 6 | 70-6801008 | Гайка |
Загрузка ...
|
|
| 7 | 70-6801011 | Сухарь |
Загрузка ...
|
|
| 8 | 5,0-100 | Шарик |
Загрузка ...
|
|
| 9 | 70-6801013 | Шайба |
Загрузка ...
|
|
| 10 | 130-3520057-В | Пружина |
Загрузка ...
|
|
| 11 | 70-6801080 | Винт |
Загрузка ...
|
|
| 12 | SНР9 | Шайба |
Загрузка ...
|
|
| 13 | 85-6801012 | Палец |
Загрузка ...
|
|
| 14 | 70-6706111 | Накладка |
Загрузка ...
|
|
| 15 | 70-6804050-А | Опора левая |
Загрузка ...
|
|
| 16 | М8х16 | Болт |
Загрузка ...
|
|
| 17 | 70-6804011 | Держатель |
Загрузка ...
|
|
| 18 | 70-6804013 | Обойма |
Загрузка ...
|
|
| 19 | SНСН8 | Шайба |
Загрузка ...
|
|
| 20 | М8 | Гайка |
Загрузка ...
|
|
| 21 | 70-6804303 | Втулка |
Загрузка ...
|
|
| 22 | 70-6803010 | Подушка в сборе |
Загрузка ...
|
|
| 23 | 70-6800011 | Корпус правый |
Загрузка ...
|
|
| 24 | 70-6800030-01 | Кронштейн правый |
Загрузка ...
|
|
| 25 | М12х45 | Болт |
Загрузка ...
|
|
| 26 | 70-6800012-01 | Защелка правая |
Загрузка ...
|
|
| 27 | 70-6800014 | Кронштейн правый |
Загрузка ...
|
|
| 28 | М12 | Гайка |
Загрузка ...
|
|
| 29 | SНР12 | Шайба |
Загрузка ...
|
|
| 30 | 70-6800021 | Кронштейн левый |
Загрузка ...
|
|
| 31 | SНР20 | Шайба |
Загрузка ...
|
|
| 32 | 70-6800013 | Втулка |
Загрузка ...
|
|
| 33 | 70-6800040-01 | Кронштейн левый |
Загрузка ...
|
|
| 34 | 70-6804017 | Палец |
Загрузка ...
|
|
| 35 | 70-6800011-01 | Корпус левый |
Загрузка ...
|
|
| 36 | А35-6105008 | Пружина |
Загрузка ...
|
|
| 37 | 70-6800012 | Защелка левая |
Загрузка ...
|
|
| 38 | 70-6804014 | Кронштейн |
Загрузка ...
|
|
| 39 | 70-6804305-01 | Стяжка |
Загрузка ...
|
|
| 40 | 70-6804393 | Пружина |
Загрузка ...
|
|
| 41 | 70-6804390 | Механизм в сборе |
Загрузка ...
|
|
| 42 | 70-6804400 | Механизм в сборе |
Загрузка ...
|
|
| 43 | 150.20.212 | Пружина |
Загрузка ...
|
|
| 44 | 70-6804090 | Основание |
Загрузка ...
|
|
| 45 | 70-6804050-А-01 | Опора правая |
Загрузка ...
|
|
| 46 | 70-6804030 | Рама |
Загрузка ...
|
|
| 47 | 70-6801350-В | Остов |
Загрузка ...
|
|
| 48 | 80-6809100 | Амортизатор |
Загрузка ...
|
|
| 49 | 85-6801012-01 | Палец |
Загрузка ...
|
|
| 50 | 70-6801006 | Палец |
Загрузка ...
|
|
| 51 | 70-6801302 | Рычаг |
Загрузка ...
|
|
| 52 | 70-6801301 | Крышка |
Загрузка ...
|
|
| 53 | М10 | Гайка |
Загрузка ...
|
|
| 54 | 85-6801330 | Опора |
Загрузка ...
|
|
| 55 | 85-6801006 | Втулка |
Загрузка ...
|
|
| 56 | М8х40 | Болт |
Загрузка ...
|
|
| 57 | 85-6801310 | Корпус |
Загрузка ...
|
|
| 58 | М8х55 | Болт |
Загрузка ...
|
|
| 59 | 85-6801309 | Шайба |
Загрузка ...
|
|
| 60 | 70-6801304 | Торсион |
Загрузка ...
|
|
| 61 | 70-6801303 | Соединитель |
Загрузка ...
|
|
| 62 | 85-6801340 | Корпус |
Загрузка ...
|
|
| 63 | 70-6800070 | Проставка |
Загрузка ...
|
|
| 64 | М8х35 | Болт |
Загрузка ...
|
|
| 65 | SНСН10 | Шайба |
Загрузка ...
|
|
| 66 | SНР10 | Шайба |
Загрузка ...
|
|
| 67 | М10х25 | Болт |
Загрузка ...
|
|
| 68 | 70-6801360-А | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
