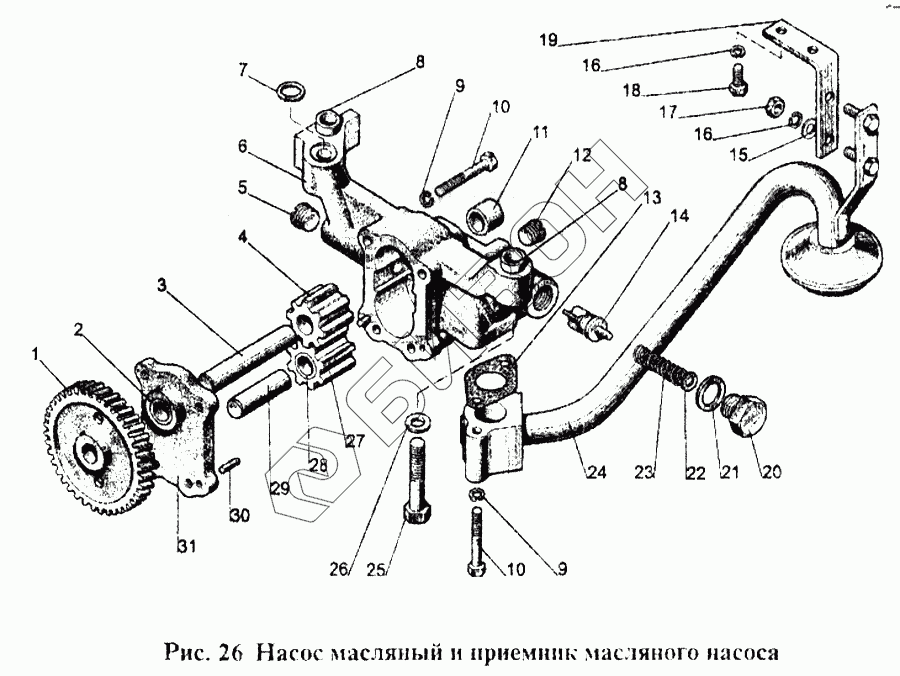

Графический каталог запасных частей к технике: МТЗ-1221. Насос масляный и приемник масляного насоса
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1011010 | 260-1011010 | Насос с маслоприемником в сборе |
Загрузка ...
|
|
| 260-1011020 | 260-1011020 | Насос масляный в сборе |
Загрузка ...
|
|
| 1 | 240-1403228 | Шестерня |
Загрузка ...
|
|
| 2 | А57.03.027-А | Втулка |
Загрузка ...
|
|
| 3 | 260-1011022 | Валик |
Загрузка ...
|
|
| 4 | 260-1011021 | Шестерня ведущая |
Загрузка ...
|
|
| 5 | 2-КG3/8" | Пробка |
Загрузка ...
|
|
| 6 | 260-1011030 | Корпус насоса |
Загрузка ...
|
|
| 7 | 020-025-30-2-5 | Кольцо |
Загрузка ...
|
|
| 8 | 260-1013024 | Штифт |
Загрузка ...
|
|
| 9 | SНР8 | Шайба |
Загрузка ...
|
|
| 10 | М8х55 | Болт |
Загрузка ...
|
|
| 11 | А57.03.026-А | Втулка |
Загрузка ...
|
|
| 12 | 2-КG1/4" | Пробка |
Загрузка ...
|
|
| 13 | 260-1011012 | Прокладка |
Загрузка ...
|
|
| 14 | 260-1017017 | Клапан |
Загрузка ...
|
|
| 15 | SНСН8 | Шайба |
Загрузка ...
|
|
| 16 | SНР8 | Шайба |
Загрузка ...
|
|
| 17 | М8 | Гайка |
Загрузка ...
|
|
| 18 | М8х16 | Болт |
Загрузка ...
|
|
| 19 | 260-1010002 | Кронштейн |
Загрузка ...
|
|
| 20 | 50-1404075 | Пробка |
Загрузка ...
|
|
| 21 | 260-1011024 | Шайба |
Загрузка ...
|
|
| 22 | SНСН5 | Гайка |
Загрузка ...
|
|
| 23 | 50-1404081-А | Пружина |
Загрузка ...
|
|
| 24 | 260-1010010 | Маслоприемник |
Загрузка ...
|
|
| 25 | М12х60 | Болт |
Загрузка ...
|
|
| 26 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 27 | 260-1011040 | Шестерня ведомая |
Загрузка ...
|
|
| 28 | 260-1011044 | Втулка |
Загрузка ...
|
|
| 29 | 260-1011023 | Палец |
Загрузка ...
|
|
| 30 | 50-1403233 | Штифт |
Загрузка ...
|
|
| 31 | 240-1403155 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
