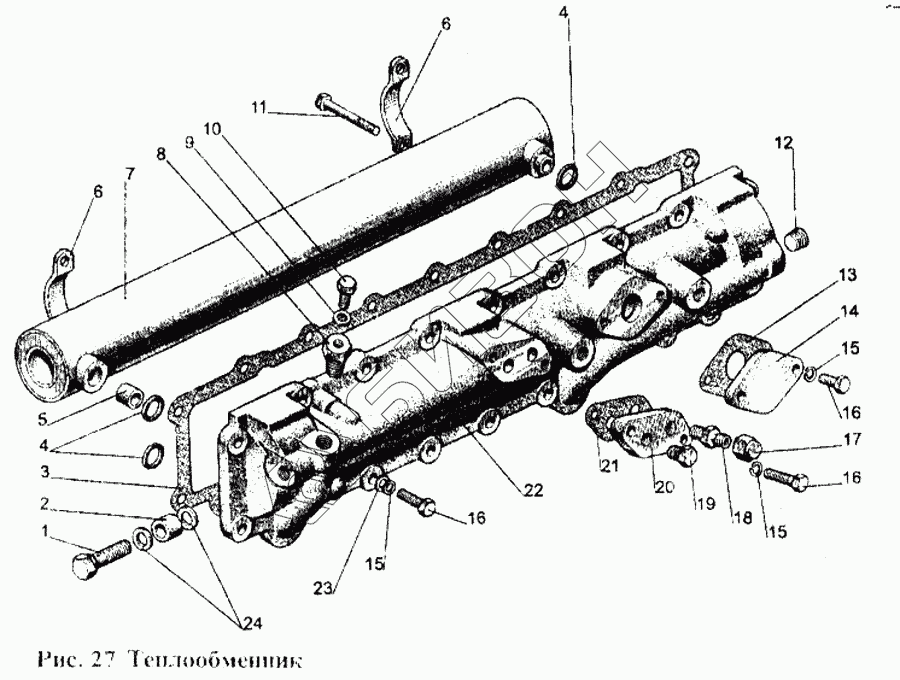

Графический каталог запасных частей к технике: МТЗ-1221. Теплообменник
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1013010 | 260-1013010 | Теплообменник в сборе |
Загрузка ...
|
|
| 1 | 260-1013018 | Болт штуцера |
Загрузка ...
|
|
| 2 | 260-1013013 | Втулка |
Загрузка ...
|
|
| 3 | 260-1013002 | Прокладка |
Загрузка ...
|
|
| 4 | 020-025-30-2-4 | Кольцо |
Загрузка ...
|
|
| 5 | 260-1013024 | Штифт |
Загрузка ...
|
|
| 6 | 260-1013012 | Скоба |
Загрузка ...
|
|
| 7 | 260-1013020-01 | Сердцевина |
Загрузка ...
|
|
| 8 | 260-1013019 | Пробка |
Загрузка ...
|
|
| 9 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 10 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 11 | 260-1013028 | Болт |
Загрузка ...
|
|
| 12 | 3КG3/8" | Пробка |
Загрузка ...
|
|
| 13 | 50-1015598 | Прокладка патрубка |
Загрузка ...
|
|
| 14 | 260-1013016 | Фланец |
Загрузка ...
|
|
| 15 | SНР8 | Шайба |
Загрузка ...
|
|
| 16 | М8х25 | Болт |
Загрузка ...
|
|
| 17 | R143-10-А1 | Заглушка штуцера |
Загрузка ...
|
|
| 18 | 6 | Штуцер |
Загрузка ...
|
|
| 19 | КG1/4" | Пробка |
Загрузка ...
|
|
| 20 | 260-1013014 | Фланец |
Загрузка ...
|
|
| 21 | 260-1013015 | Прокладка |
Загрузка ...
|
|
| 22 | 260-1013011 | Крышка теплообменника |
Загрузка ...
|
|
| 23 | SНСН8 | Шайба |
Загрузка ...
|
|
| 24 | D18-055-А-012 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
