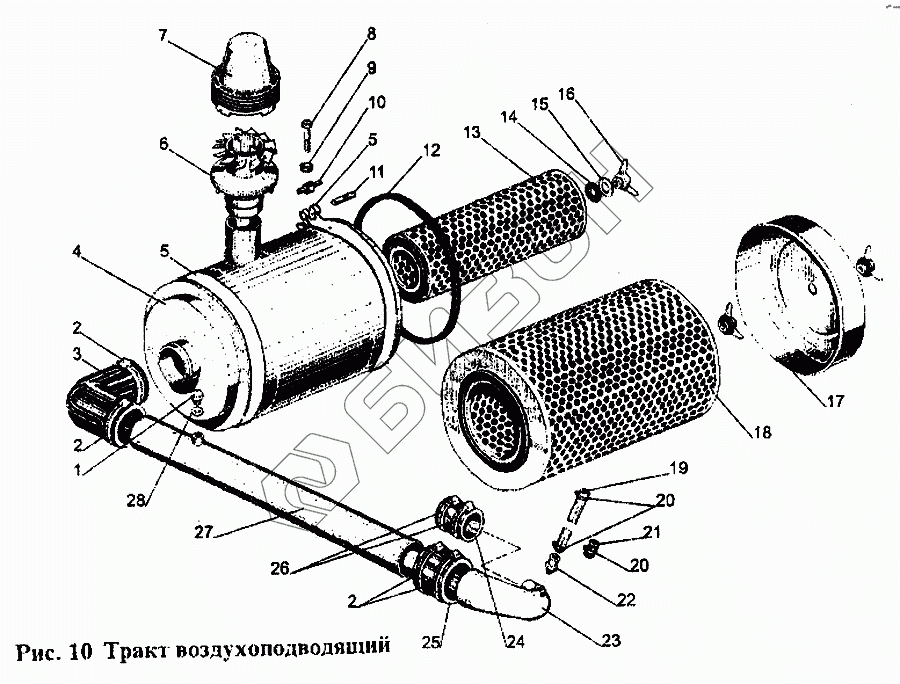

Графический каталог запасных частей к технике: МТЗ-1221. Тракт воздухопроводящий
1
2
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1109015 | 260-1109015 | Воздухоочиститель в сборе |
Загрузка ...
|
|
| 260-1109010 | 260-1109010 | Воздухоочиститель в сборе |
Загрузка ...
|
|
| 245-1109315 | 245-1109315 | Шайба со втулкой и осью винта в сборе |
Загрузка ...
|
|
| Хомут стяжной | Хомут стяжной | Хомут стяжной |
Загрузка ...
|
|
| 142-1109110 | 142-1109110 | Хомут в сборе |
Загрузка ...
|
|
| 260-1109400 | 260-1109400 | Труба в сборе |
Загрузка ...
|
|
| А53.21.000-02 | А53.21.000-02 | Моноциклон |
Загрузка ...
|
|
| 245-1109310 | 245-1109310 | Гайка со втулкой, осью винта и пальцем в сборе |
Загрузка ...
|
|
| 1 | 50-1117028 | Пробка |
Загрузка ...
|
|
| 2 | НS-101 | Хомут стяжной |
Загрузка ...
|
|
| 2 | НСНР10-04 | Хомут стяжной |
Загрузка ...
|
|
| 3 | 260-1109009-А | Патрубок |
Загрузка ...
|
|
| 4 | 260-1109035 | Корпус |
Загрузка ...
|
|
| 5 | 142-1109111 | Лента стяжная |
Загрузка ...
|
|
| 6 | А53.21.001-02 | Патрубок |
Загрузка ...
|
|
| 7 | А53.21.002-02 | Колпак |
Загрузка ...
|
|
| 8 | 1220-1109113 | Болт |
Загрузка ...
|
|
| 9 | 1220-1109114 | Втулка |
Загрузка ...
|
|
| 10 | 50-4216034 | Ось |
Загрузка ...
|
|
| 11 | 50-4202078 | Палец |
Загрузка ...
|
|
| 12 | 285х6х6-2а | Кольцо |
Загрузка ...
|
|
| 13 | 260-1109300-01 | Фильтр-патрон |
Загрузка ...
|
|
| 14 | 245-1109317 | Прокладка |
Загрузка ...
|
|
| 15 | 245-1109316 | Шайба |
Загрузка ...
|
|
| 16 | 245-1109311 | Гайка |
Загрузка ...
|
|
| 17 | 260-1109250 | Поддон |
Загрузка ...
|
|
| 18 | 260-1109300 | Фильтр-патрон |
Загрузка ...
|
|
| 19 | 18х29-600-1,3(2) | Рукав |
Загрузка ...
|
|
| 20 | НСНР10 | Хомут |
Загрузка ...
|
|
| 20 | НS-26 | Хомут стяжной |
Загрузка ...
|
|
| 21 | 260-1109008 | Пробка |
Загрузка ...
|
|
| 22 | 242-3509213 | Штуцер |
Загрузка ...
|
|
| 23 | 260-1109402 | Патрубок |
Загрузка ...
|
|
| 24 | 70-81-60-0,2(2) | Рукав |
Загрузка ...
|
|
| 25 | 245-1008029 | Патрубок |
Загрузка ...
|
|
| 26 | НS-78 | Хомут стяжной |
Загрузка ...
|
|
| 26 | НСНР10-03 | Хомут стяжной |
Загрузка ...
|
|
| 27 | 260-1109410 | Труба |
Загрузка ...
|
|
| 28 | D18-055-А-01 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
