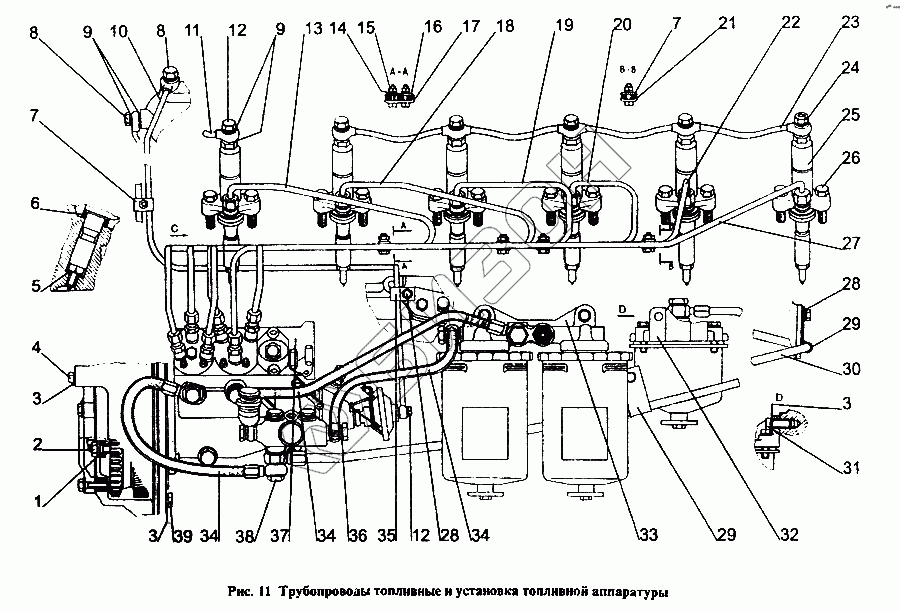

Графический каталог запасных частей к технике: МТЗ-1221. Трубопроводы топливные и установка топливной аппаратуры
1
2
3
3
3
4
5
6
7
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
34
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 260-1111208 | Шайба |
Загрузка ...
|
|
| 2 | М10 | Гайка |
Загрузка ...
|
|
| 3 | SНР10 | Шайба |
Загрузка ...
|
|
| 4 | М10х120 | Болт |
Загрузка ...
|
|
| 5 | 245-1111020 | Прокладка-экран |
Загрузка ...
|
|
| 6 | 240-1111036-В | Кольцо защитное |
Загрузка ...
|
|
| 7 | 240-1111114 | Колодка |
Загрузка ...
|
|
| 8 | 260-1104121 | Болт штуцера |
Загрузка ...
|
|
| 9 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 10 | 260-1104340-В1 | Трубка пневмокорректора |
Загрузка ...
|
|
| 11 | 260-1104350 | Трубка перепускная |
Загрузка ...
|
|
| 12 | 36-1104787 | Болт |
Загрузка ...
|
|
| 13 | 260-1104300-В1-01 | Топливопровод 1-го цилиндра |
Загрузка ...
|
|
| 14 | SНР6 | Шайба |
Загрузка ...
|
|
| 15 | М6 | Гайка |
Загрузка ...
|
|
| 16 | 240-1111106 | Колодка |
Загрузка ...
|
|
| 17 | 240-1111105 | Колодка |
Загрузка ...
|
|
| 18 | 260-1104300-В1-02 | Топливопровод 2-го цилиндра |
Загрузка ...
|
|
| 19 | 260-1104300-В1-03 | Топливопровод 3-го цилиндра |
Загрузка ...
|
|
| 20 | 260-1104300-В1-04 | Топливопровод 4-го цилиндра |
Загрузка ...
|
|
| 21 | 240-1111130 | Колодка |
Загрузка ...
|
|
| 22 | 260-1104300-В1-05 | Топливопровод 5-го цилиндра |
Загрузка ...
|
|
| 23 | 260-1104320 | Топливопровод дренажный |
Загрузка ...
|
|
| 24 | 240-1111112 | Штуцер |
Загрузка ...
|
|
| 25 | 17.1112010 | Форсунка FDМ-22 |
Загрузка ...
|
|
| 26 | М10х35 | Болт |
Загрузка ...
|
|
| 27 | 260-1104300-В1-06 | Топливопровод 6-го цилиндра |
Загрузка ...
|
|
| 28 | SНСН8 | Шайба |
Загрузка ...
|
|
| 29 | 50-1111101-В2 | Хомутик |
Загрузка ...
|
|
| 30 | 260-1104160 | Трубка подвода топлива |
Загрузка ...
|
|
| 31 | М10х25 | Болт |
Загрузка ...
|
|
| 32 | 240-1105010 | Фильтр топливный грубой очистки |
Загрузка ...
|
|
| 33 | 260-1117110 | Фильтр топливный тонкой очистки |
Загрузка ...
|
|
| 34 | 260-1104160-В1 | Трубка топливная низкого давления |
Загрузка ...
|
|
| 35 | 245-1111104 | Хомутик |
Загрузка ...
|
|
| 36 | D18-055-А-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | 260-1111015-02 | Топливный насос с АМОVТ |
Загрузка ...
|
|
| 37 | D-260.2 | Топливный насос с АМОVТ |
Загрузка ...
|
|
| 38 | 240-1111103-А | Болт |
Загрузка ...
|
|
| 39 | М10х40 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
