Графический каталог запасных частей к технике: МТЗ-1221.4. Гидроцилиндр 50х25-200

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
15
16
17

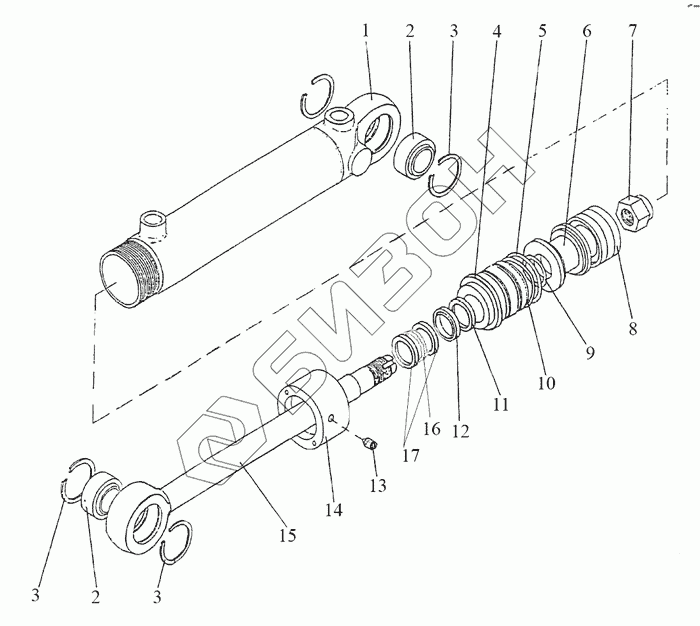

Позиция на иллюстрации Заводской номер детали Название детали Цена
Ц50-3405215-А Ц50-3405215-А Гидроцилиндр
Загрузка ...
1 Ц50-3405220 Корпус цилиндра
Загрузка ...
2 ШС-25 Подшипник
Загрузка ...
3 С42 Кольцо
Загрузка ...
4 Ц50-3405218-Б Крышка передняя
Загрузка ...
4 Ц50-3405224 Гайка
Загрузка ...
5 045-050-30-1-4 Кольцо
Загрузка ...
6 Ц50-3405223-Б Поршень
Загрузка ...
7 Ц50-3405222 Гайка
Загрузка ...
8 24251797L4350-34-20,5 Уплотнение поршня
Загрузка ...
9 025-028-19-1-4 Кольцо
Загрузка ...
10 Ц50-3405228 Кольцо защитное
Загрузка ...
11 24223269T2025-33-5,7 Уплотнение штока
Загрузка ...
12 24004792PU625-33,6-6,5 Манжета штока
Загрузка ...
13 А.M8x10 Винт
Загрузка ...
15 Ц50-3405221-Б Шток
Загрузка ...
16 24223123OMS-MR25-32,3-3 Уплотнение штока
Загрузка ...
17 24226044SB25-28-5,5 Направляющая штока
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
