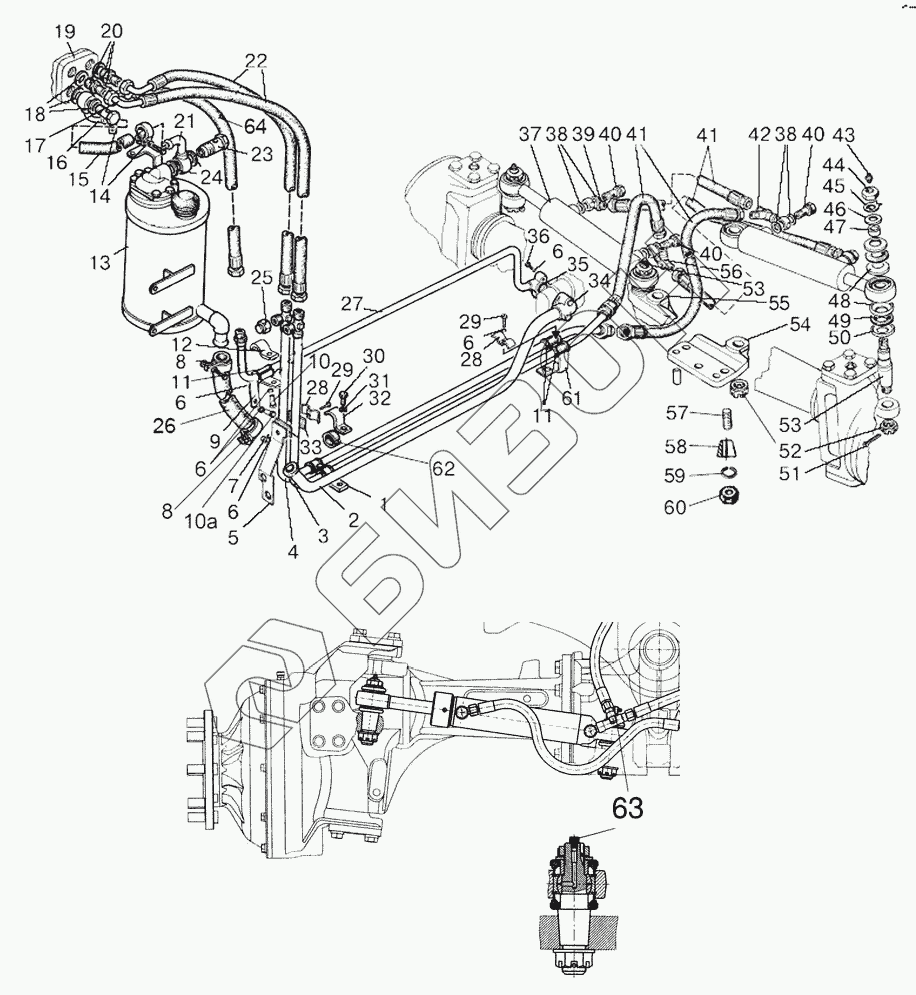

Графический каталог запасных частей к технике: МТЗ-1221.4. Управление рулевое гидрообъемное
/49.gif)
1
2
3
4
5
6
6
6
6
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
24
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
38
39
40
40
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221-3400010-Б | 1221-3400010-Б | Управление рулевое гидрообъемное |
Загрузка ...
|
|
| 1 | 85-3407107 | Планка |
Загрузка ...
|
|
| 2 | 1221-3407030 | Маслопровод |
Загрузка ...
|
|
| 3 | 1221B-3407050 | Маслопровод |
Загрузка ...
|
|
| 4 | 1221B-3407040 | Маслопровод |
Загрузка ...
|
|
| 5 | 80B-3407012 | Кронштейн |
Загрузка ...
|
|
| 6 | ШП8 | Шайба |
Загрузка ...
|
|
| 7 | ГайкаM8 | Г айка M8 |
Загрузка ...
|
|
| 8 | 5000.04 | Хомут |
Загрузка ...
|
|
| 9 | 70-3407164 | Кронштейн |
Загрузка ...
|
|
| 10 | M8х20 | Болт |
Загрузка ...
|
|
| 11 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 12 | 70-3407163 | Скоба |
Загрузка ...
|
|
| 13 | 1221-3407200 | Маслобак |
Загрузка ...
|
|
| 14 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 15 | 85-3407332-02 | Шланг |
Загрузка ...
|
|
| 16 | 85-3407105-02 | Болт |
Загрузка ...
|
|
| 17 | 1221-3407090 | Маслопровод |
Загрузка ...
|
|
| 18 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 18 | Ф80-3407157 | Шайба |
Загрузка ...
|
|
| 19 | OSPC160ОN150G0030 | Насос-дозатор |
Загрузка ...
|
|
| 19 | LAGC160-10/200-140M01-100 | Насос-дозатор |
Загрузка ...
|
|
| 19 | SUB160-140.200-1 | Насос-дозатор |
Загрузка ...
|
|
| 20 | Ф80-3407134 | Штуцер |
Загрузка ...
|
|
| 21 | 1221-3407130 | Маслопровод |
Загрузка ...
|
|
| 22 | 680-4607140-11 | Рукав высокого давления |
Загрузка ...
|
|
| 23 | 1221-3407140-А | Клапан |
Загрузка ...
|
|
| 24 | 40-4607033-A-01 | Шайба |
Загрузка ...
|
|
| 24 | РМ24 | Шайба |
Загрузка ...
|
|
| 25 | H.036.12.010 | Заглушка |
Загрузка ...
|
|
| 26 | 1321-3407018-01 | Шланг |
Загрузка ...
|
|
| 27 | 1221-3407020 | Маслопровод |
Загрузка ...
|
|
| 28 | 70-3407146 | Планка |
Загрузка ...
|
|
| 29 | M8х30 | Болт |
Загрузка ...
|
|
| 30 | M10х25 | Болт |
Загрузка ...
|
|
| 31 | ШП10 | Шайба |
Загрузка ...
|
|
| 32 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 33 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 34 | M8х40 | Болт |
Загрузка ...
|
|
| 35 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 36 | M8x35 | Болт |
Загрузка ...
|
|
| 37 | Ц50-3405215-А | Гидроцилиндр |
Загрузка ...
|
|
| 38 | Ф80-3407114 | Шайба |
Загрузка ...
|
|
| 38 | РМ3/8 | Шайба |
Загрузка ...
|
|
| 39 | 952-3407020 | Переходник |
Загрузка ...
|
|
| 40 | Ф80-3407201 | Болт |
Загрузка ...
|
|
| 41 | 952-3407100-12 | Рукав высокого давления |
Загрузка ...
|
|
| 42 | 1221-3407010-Б | Тройник |
Загрузка ...
|
|
| 43 | 1.1.Ц6.хр | Масленка |
Загрузка ...
|
|
| 44 | M20x1,5 | Гайка |
Загрузка ...
|
|
| 45 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 46 | C20 | Шайба |
Загрузка ...
|
|
| 47 | Ф80-3405102-В | Втулка |
Загрузка ...
|
|
| 48 | Ф80-3405107 | Втулка сферическая |
Загрузка ...
|
|
| 49 | Ф80-3405109 | Уплотнитель |
Загрузка ...
|
|
| 50 | Ф80-3405108 | Чашка уплотнительная |
Загрузка ...
|
|
| 51 | 4x36 | Шплинт |
Загрузка ...
|
|
| 52 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 53 | 102-3405103 | Палец |
Загрузка ...
|
|
| 54 | 1222-2301021-Б | Кронштейн |
Загрузка ...
|
|
| 55 | 1222-2301022-Б | Кронштейн |
Загрузка ...
|
|
| 56 | 1221-3407010-Б-01 | Тройник |
Загрузка ...
|
|
| 57 | 1520-2308079 | Шпилька |
Загрузка ...
|
|
| 58 | 1520-2308077 | Втулка |
Загрузка ...
|
|
| 59 | ШП16 | Шайба |
Загрузка ...
|
|
| 60 | ГайкаМ16 | Гайка |
Загрузка ...
|
|
| 61 | 1221-3407101 | Кронштейн |
Загрузка ...
|
|
| 62 | 70-4607158-01 | Прокладка |
Загрузка ...
|
|
| 63 | Ф80-3405112 | Штуцер |
Загрузка ...
|
|
| 64 | 1222В-3407100-07 | Рукав высокого давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
