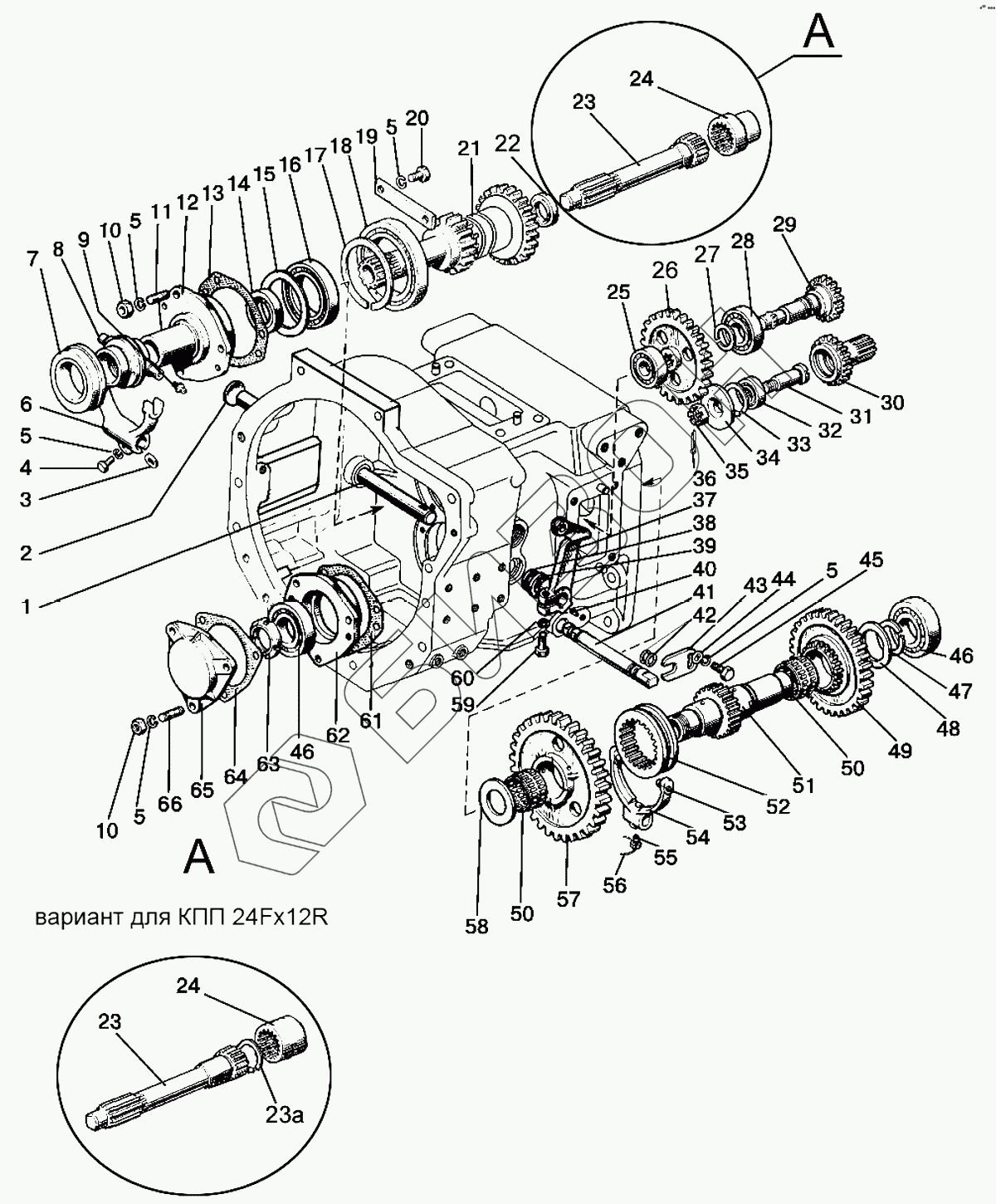

Графический каталог запасных частей к технике: МТЗ-1221.4. Корпус сцепления
/10.gif)
1
2
3
4
5
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23а
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1601030-01 | 80-1601030-01 | Кронштейн отводки |
Загрузка ...
|
|
| 80-1601040 | 80-1601040 | Стакан с гайкой в сборе |
Загрузка ...
|
|
| 80-1601050-01 | 80-1601050-01 | Вал |
Загрузка ...
|
|
| 2022-1601060 | 2022-1601060 | Втулка |
Загрузка ...
|
|
| 80-1601070 | 80-1601070 | Шестерня с кольцом и подшипником в сборе |
Загрузка ...
|
|
| 85-1601150 | 85-1601150 | Вал в сборе |
Загрузка ...
|
|
| 80-1601160 | 80-1601160 | Вал с подшипниками в сборе |
Загрузка ...
|
|
| 80-1601180 | 80-1601180 | Шестерня 80-1601182 с осью, подшипником и кольцом в сборе |
Загрузка ...
|
|
| 50-1601180-A | 50-1601180-A | Отводка |
Загрузка ...
|
|
| 80-1601190 | 80-1601190 | Вилка со штифтом в сборе |
Загрузка ...
|
|
| 1 | 85-1601215 | Вал |
Загрузка ...
|
|
| 2 | 50-1601022 | Заглушка |
Загрузка ...
|
|
| 3 | 50-1601218 | Шпонка |
Загрузка ...
|
|
| 4 | М10х30 | Болт |
Загрузка ...
|
|
| 5 | ШП10 | Шайба |
Загрузка ...
|
|
| 6 | 85-1601203 | Вилка |
Загрузка ...
|
|
| 7 | 986714KC17 | Подшипник упорный |
Загрузка ...
|
|
| 8 | 50-1601185-A | Отводка |
Загрузка ...
|
|
| 9 | 1.1.Ц9.хр | Масленка |
Загрузка ...
|
|
| 10 | ГайкаM10 | Гайка M10 |
Загрузка ...
|
|
| 11 | M10x3р/6gx25 | Шпилька |
Загрузка ...
|
|
| 12 | 85-1601172 | Кронштейн |
Загрузка ...
|
|
| 13 | 80-1601173 | Прокладка |
Загрузка ...
|
|
| 14 | 240-1002055 | Манжета 2.1-50х70-4 |
Загрузка ...
|
|
| 15 | 80-1601319 | Шайба |
Загрузка ...
|
|
| 16 | 115K5 | Подшипник |
Загрузка ...
|
|
| 17 | С105 | Кольцо |
Загрузка ...
|
|
| 18 | 76-1000921 | Подшипник |
Загрузка ...
|
|
| 19 | 80-1601318 | Планка |
Загрузка ...
|
|
| 20 | M10х25 | Болт |
Загрузка ...
|
|
| 21 | 85-1601026 | Вал |
Загрузка ...
|
|
| 22 | 2.2-38x58-1 | Манжета |
Загрузка ...
|
|
| 23 | 80-1601113-01 | Вал |
Загрузка ...
|
|
| 23 | 1222-1601113 | Вал |
Загрузка ...
|
|
| 23а | С45 | Кольцо |
Загрузка ...
|
|
| 24 | 80C-1601061 | Втулка |
Загрузка ...
|
|
| 24 | 2022-1601061 | Втулка |
Загрузка ...
|
|
| 25 | 305А | Подшипник |
Загрузка ...
|
|
| 26 | 80-1601357-Б | Шестерня |
Загрузка ...
|
|
| 27 | С35 | Кольцо |
Загрузка ...
|
|
| 28 | 207 | Шарикоподшипник |
Загрузка ...
|
|
| 29 | 80-1601071-Б | Шестерня |
Загрузка ...
|
|
| 30 | 80-1601182 | Шестерня |
Загрузка ...
|
|
| 31 | 80-1601181 | Ось |
Загрузка ...
|
|
| 32 | 204A | Подшипник |
Загрузка ...
|
|
| 33 | С47 | Кольцо |
Загрузка ...
|
|
| 34 | 80-1601356 | Шайба упорная |
Загрузка ...
|
|
| 35 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 36 | 3,2x25 | Шплинт |
Загрузка ...
|
|
| 37 | 80-1601219-Б | Рычаг |
Загрузка ...
|
|
| 38 | 80-4608024 | Кольцо |
Загрузка ...
|
|
| 39 | 36-1601016 | Корпус пылеотражателя |
Загрузка ...
|
|
| 40 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 41 | 85-1601111 | Валик |
Загрузка ...
|
|
| 42 | 020-025-30-1-6 | Кольцо |
Загрузка ...
|
|
| 43 | 85-1601099 | Пластина |
Загрузка ...
|
|
| 44 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 45 | M10х20 | Болт |
Загрузка ...
|
|
| 46 | 209A | Подшипник |
Загрузка ...
|
|
| 47 | 2С50 | Кольцо |
Загрузка ...
|
|
| 48 | 80-1601083 | Шайба |
Загрузка ...
|
|
| 49 | 80-1601086-A | Шестерня |
Загрузка ...
|
|
| 50 | 664910E | Подшипник |
Загрузка ...
|
|
| 51 | 80-1601021 | Вал |
Загрузка ...
|
|
| 52 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 53 | 70-1601114 | Штифт |
Загрузка ...
|
|
| 54 | 80-1601191 | Вилка |
Загрузка ...
|
|
| 55 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 56 | 1,0-О-С | Проволока |
Загрузка ...
|
|
| 57 | 80-1601088-A | Шестерня |
Загрузка ...
|
|
| 58 | 80-1601082 | Шайба |
Загрузка ...
|
|
| 59 | M12х35 | Болт |
Загрузка ...
|
|
| 60 | ШП12 | Шайба |
Загрузка ...
|
|
| 61 | 80-1601091 | Прикладка |
Загрузка ...
|
|
| 62 | 80-1601041 | Стакан |
Загрузка ...
|
|
| 63 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 64 | 80-1601092 | Прокладка |
Загрузка ...
|
|
| 65 | 80-1601089 | Крышка |
Загрузка ...
|
|
| 66 | M10x3р/6gx35 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
