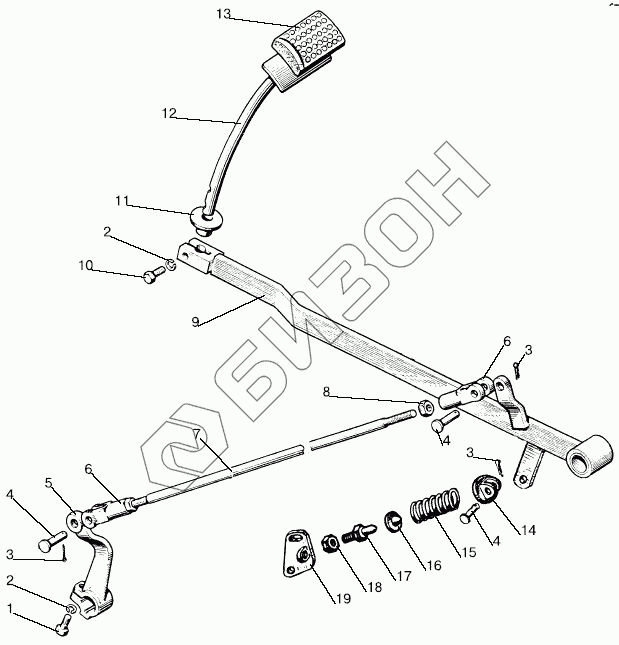

Графический каталог запасных частей к технике: МТЗ-1221.4. Управление сцеплением
/11.gif)
1
2
2
3
3
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M12-35 | Болт |
Загрузка ...
|
|
| 2 | ШП12 | Шайба |
Загрузка ...
|
|
| 3 | 3,2x18 | Шплинт |
Загрузка ...
|
|
| 4 | 12x32 | Палец |
Загрузка ...
|
|
| 5 | 80-1601219-Б | Рычаг |
Загрузка ...
|
|
| 6 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 7 | 85-1602112 | Тяга |
Загрузка ...
|
|
| 7 | 85-1602110 | Тяга сцепления с вилкой и гайкой в сборе |
Загрузка ...
|
|
| 8 | M12x1,25 | Гайка |
Загрузка ...
|
|
| 9 | 85-1602020-Б | Педаль |
Загрузка ...
|
|
| 10 | M12х30 | Болт |
Загрузка ...
|
|
| 11 | 80-3503158-A | Уплотнитель |
Загрузка ...
|
|
| 12 | 80-1602040-Б | Стержень подушки |
Загрузка ...
|
|
| 13 | A13.33.002 | Чехол |
Загрузка ...
|
|
| 14 | 50-1602027 | Упор |
Загрузка ...
|
|
| 15 | 50-1602032 | Пружина |
Загрузка ...
|
|
| 16 | 50-1602029 | Шайба упорная |
Загрузка ...
|
|
| 17 | 80-1602033 | Болт упорный |
Загрузка ...
|
|
| 18 | ГайкаM16 | Гайка |
Загрузка ...
|
|
| 19 | 1221-1602075 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
