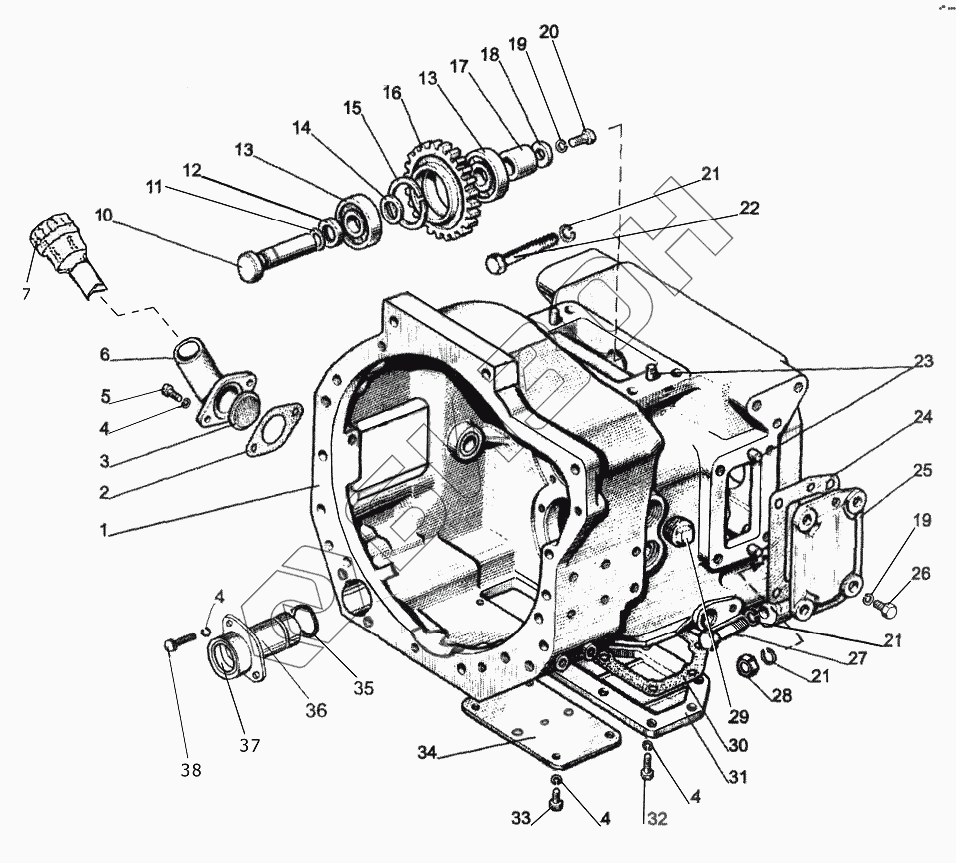

Графический каталог запасных частей к технике: МТЗ-1221.5. Сцепление
1
2
3
4
4
4
4
5
6
7
10
11
12
13
13
14
15
16
17
18
19
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1220-1600010-01 | 1220-1600010-01 | Корпус сцепления |
Загрузка ...
|
|
| 1220-1600010 | 1220-1600010 | Корпус сцепления |
Загрузка ...
|
|
| 1 | 80-1601015 | Корпус |
Загрузка ...
|
|
| 2 | 240-1002082-А | Прокладка |
Загрузка ...
|
|
| 3 | 240-1002085 | Сетка |
Загрузка ...
|
|
| 4 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 5 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | 1220-1601310 | Горловина заливная |
Загрузка ...
|
|
| 6 | 1220-1601300 | Горловина заливная |
Загрузка ...
|
|
| 7 | 082-1103010 | Пробка |
Загрузка ...
|
|
| 10 | 80-1601335 | Ось |
Загрузка ...
|
|
| 11 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 12 | 80-1601337 | Шайба |
Загрузка ...
|
|
| 13 | 305А | Подшипник |
Загрузка ...
|
|
| 14 | 70-1601333 | Кольцо |
Загрузка ...
|
|
| 15 | С62 | Кольцо |
Загрузка ...
|
|
| 16 | 70-1601330 | Шестерня 70-1601331 с кольцами в сборе |
Загрузка ...
|
|
| 16 | 70-1601331 | Шестерня промежуточная |
Загрузка ...
|
|
| 17 | 80-1601336 | Втулка |
Загрузка ...
|
|
| 18 | 80-1601334 | Шайба |
Загрузка ...
|
|
| 19 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 20 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 22 | 70-4605036-03 | Болт |
Загрузка ...
|
|
| 23 | ШЦК10х25 | Штифт |
Загрузка ...
|
|
| 24 | 80-1601343 | Прокладка |
Загрузка ...
|
|
| 25 | 80-1601342 | Крышка |
Загрузка ...
|
|
| 26 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | 70-4605036 | Болт |
Загрузка ...
|
|
| 28 | ГайкаМ20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | ПККГ11,4dm | Пробка |
Загрузка ...
|
|
| 30 | 80-1601314 | Прокладка |
Загрузка ...
|
|
| 31 | 80-1601313 | Крышка |
Загрузка ...
|
|
| 32 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 50-1601341 | Крышка сцепления |
Загрузка ...
|
|
| 35 | 048-052-25-2-4 | Кольцо |
Загрузка ...
|
|
| 36 | 86-1802015-Б | Обойма |
Загрузка ...
|
|
| 36 | 86-1802020 | Обойма |
Загрузка ...
|
|
| 37 | Манжета2.2-38х58-1 | Манжета |
Загрузка ...
|
|
| 38 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
