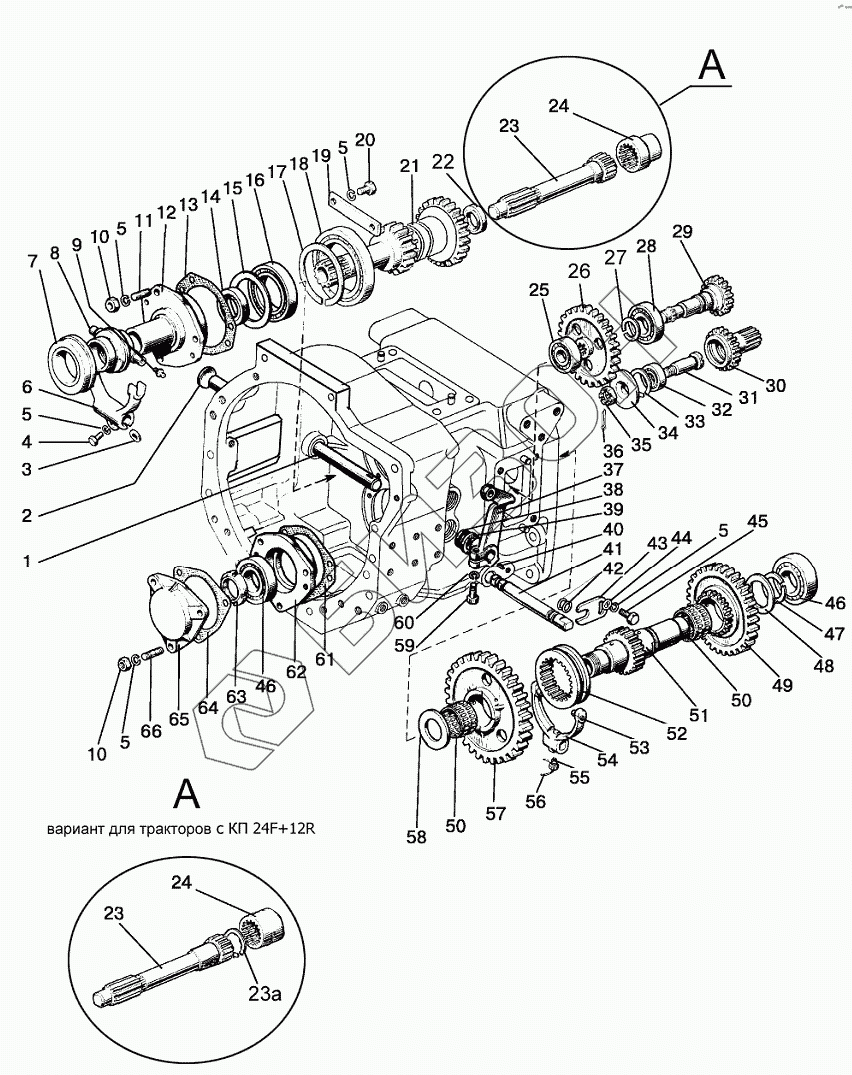

Графический каталог запасных частей к технике: МТЗ-1221.5. Корпус сцепления
1
2
3
4
5
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23а
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1601030-01 | 80-1601030-01 | Кронштейн отводки |
Загрузка ...
|
|
| 80-1601040 | 80-1601040 | Стакан с гайкой в сборе |
Загрузка ...
|
|
| 80-1601050-01 | 80-1601050-01 | Вал |
Загрузка ...
|
|
| 80-1601070 | 80-1601070 | Шестерня с кольцом и подшипником в сборе |
Загрузка ...
|
|
| 80-1601160 | 80-1601160 | Вал с подшипниками в сборе |
Загрузка ...
|
|
| 80-1601180 | 80-1601180 | Шестерня 80-1601182 с осью, подшипником и кольцом в сборе |
Загрузка ...
|
|
| 50-1601180-А | 50-1601180-А | Отводка с масленкой и подшипником упорным в сборе |
Загрузка ...
|
|
| 80-1601190 | 80-1601190 | Вилка со штифтом в сборе |
Загрузка ...
|
|
| 1 | 85-1601215 | Вал |
Загрузка ...
|
|
| 2 | 50-1601022 | Заглушка |
Загрузка ...
|
|
| 3 | 50-1601218 | Шпонка |
Загрузка ...
|
|
| 4 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 6 | 85-1601203 | Вилка |
Загрузка ...
|
|
| 7 | 986714К1С23 | Подшипник отводки |
Загрузка ...
|
|
| 8 | 50-1601185-А | Отводка |
Загрузка ...
|
|
| 9 | 1.1.Ц9.хр | Масленка |
Загрузка ...
|
|
| 10 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | ШпилькаМ103р,6gх25.66.019 | Шпилька |
Загрузка ...
|
|
| 12 | 85-1601172 | Кронштейн |
Загрузка ...
|
|
| 13 | 80-1601173 | Прокладка |
Загрузка ...
|
|
| 14 | 240-1002055 | Манжета 2.1-50х70-4 |
Загрузка ...
|
|
| 15 | 80-1601319 | Шайба |
Загрузка ...
|
|
| 16 | 115К5 | Подшипник |
Загрузка ...
|
|
| 17 | С105 | Кольцо |
Загрузка ...
|
|
| 18 | 76-1000921 | Подшипник |
Загрузка ...
|
|
| 19 | 80-1601318 | Планка |
Загрузка ...
|
|
| 20 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | 85-1601026 | Вал |
Загрузка ...
|
|
| 22 | Манжета2.2-38х58-1 | Манжета |
Загрузка ...
|
|
| 23 | 80-1601113-01 | Вал |
Загрузка ...
|
|
| 23 | 1222-1601113 | Вал |
Загрузка ...
|
|
| 23а | С45 | Кольцо |
Загрузка ...
|
|
| 24 | 80С-1601061 | Втулка |
Загрузка ...
|
|
| 24 | 2022-1601061 | Втулка |
Загрузка ...
|
|
| 25 | 305А | Подшипник |
Загрузка ...
|
|
| 26 | 80-1601357-Б | Шестерня |
Загрузка ...
|
|
| 27 | С35 | Кольцо |
Загрузка ...
|
|
| 28 | 207 | Шарикоподшипник |
Загрузка ...
|
|
| 29 | 80-1601071-Б | Шестерня |
Загрузка ...
|
|
| 30 | 80-1601182 | Шестерня |
Загрузка ...
|
|
| 31 | 80-1601181 | Ось |
Загрузка ...
|
|
| 32 | 204А | Подшипник |
Загрузка ...
|
|
| 33 | С47 | Кольцо |
Загрузка ...
|
|
| 34 | 80-1601356 | Шайба упорная |
Загрузка ...
|
|
| 35 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 36 | 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 37 | 80-1601219-Б | Рычаг |
Загрузка ...
|
|
| 38 | 80-4608024 | Кольцо |
Загрузка ...
|
|
| 39 | 36-1601016 | Корпус пылеотражателя |
Загрузка ...
|
|
| 40 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 41 | 85-1601111 | Валик |
Загрузка ...
|
|
| 42 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 43 | 85-1601099 | Пластина |
Загрузка ...
|
|
| 44 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 45 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 46 | 209А | Подшипник |
Загрузка ...
|
|
| 47 | 2С50 | Кольцо |
Загрузка ...
|
|
| 48 | 80-1601083 | Шайба |
Загрузка ...
|
|
| 49 | 80-1601086-A | Шестерня |
Загрузка ...
|
|
| 50 | КК52х60х39Е | Подшипник |
Загрузка ...
|
|
| 51 | 80-1601021 | Вал |
Загрузка ...
|
|
| 52 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 53 | 70-1601114 | Штифт |
Загрузка ...
|
|
| 54 | 80-1601191 | Вилка |
Загрузка ...
|
|
| 55 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 56 | Проволока1,0-О-С | Проволока 1,0-О-С |
Загрузка ...
|
|
| 57 | 80-1601088-A | Шестерня |
Загрузка ...
|
|
| 58 | 80-1601082 | Шайба |
Загрузка ...
|
|
| 59 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 61 | 80-1601091 | Прикладка |
Загрузка ...
|
|
| 62 | 80-1601041 | Стакан |
Загрузка ...
|
|
| 63 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 64 | 80-1601092 | Прокладка |
Загрузка ...
|
|
| 65 | 80-1601089 | Крышка |
Загрузка ...
|
|
| 66 | ШпилькаМ103р,6gх35.66.019 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
