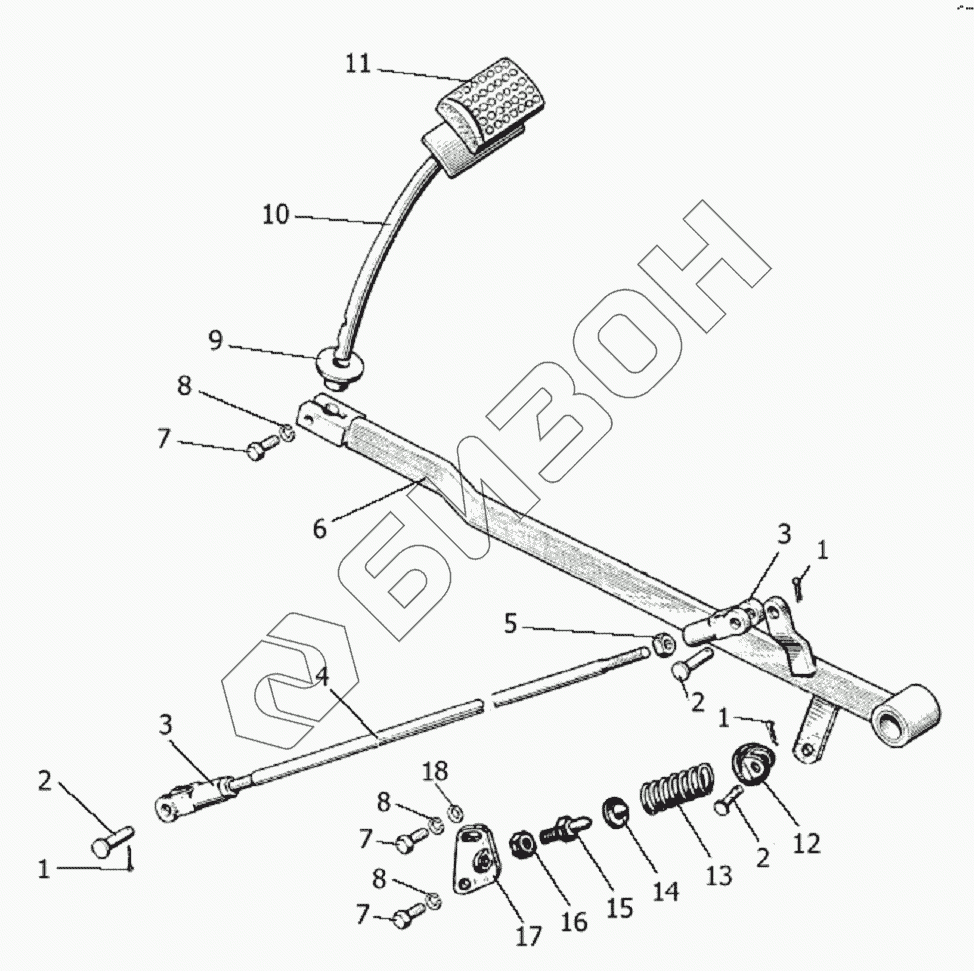

Графический каталог запасных частей к технике: МТЗ-1221.5. Управление сцеплением
1
1
1
2
2
2
3
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-1602010-01 | 85-1602010-01 | Управление сцеплением |
Загрузка ...
|
|
| 85-1602010 | 85-1602010 | Управление сцеплением в сборе |
Загрузка ...
|
|
| 1 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 2 | Палец12х32 | Палец |
Загрузка ...
|
|
| 3 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 4 | 85-1602110 | Тяга сцепления с вилкой и гайкой в сборе |
Загрузка ...
|
|
| 4 | 85-1602112 | Тяга |
Загрузка ...
|
|
| 5 | ГайкаМ12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 6 | 85-1602020-Б | Педаль |
Загрузка ...
|
|
| 7 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 9 | 80-3503158-A | Уплотнитель |
Загрузка ...
|
|
| 10 | 80-1602040-Б | Стержень подушки |
Загрузка ...
|
|
| 11 | A13.33.002 | Чехол |
Загрузка ...
|
|
| 12 | 50-1602027 | Упор |
Загрузка ...
|
|
| 13 | 50-1602032 | Пружина |
Загрузка ...
|
|
| 14 | 50-1602029 | Шайба упорная |
Загрузка ...
|
|
| 15 | 80-1602033 | Болт упорный |
Загрузка ...
|
|
| 15 | 80-1602033-01 | Болт упорный |
Загрузка ...
|
|
| 16 | ГайкаМ16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 17 | 1221-1602075 | Кронштейн |
Загрузка ...
|
|
| 17 | 50-1602034-Б1 | Кронштейн |
Загрузка ...
|
|
| 18 | ШайбаC12.01.019 | Шайба C12.01.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
