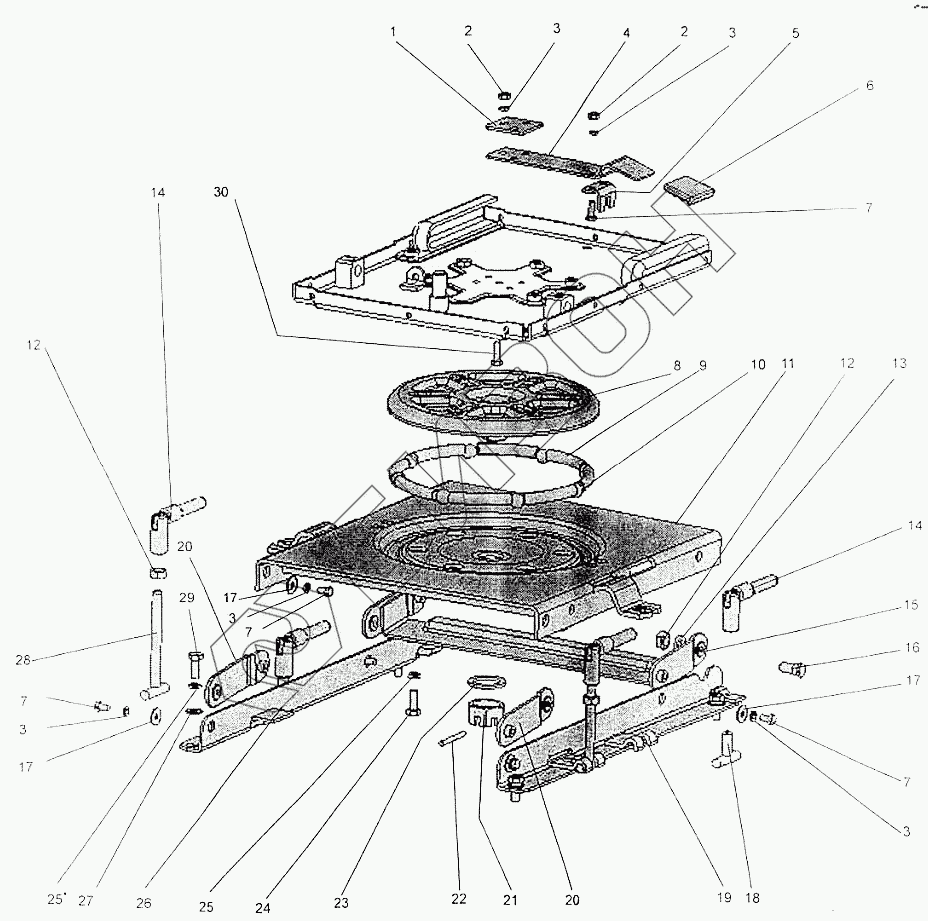

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Механизм реверса 80В-6807000
/119.gif)
80В-6807000
1
2
2
3
3
3
3
3
4
5
6
7
7
7
7
8
9
10
11
12
12
13
14
14
15
16
17
17
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80В-6807000 | 80В-6807000 | Механизм подъема |
Загрузка ...
|
|
| 1 | 80В-6804014 | Накладка |
Загрузка ...
|
|
| 2 | М6 | Гайка |
Загрузка ...
|
|
| 3 | ШП6 | Шайба |
Загрузка ...
|
|
| 4 | 80В-6807009-Б | Рычаг |
Загрузка ...
|
|
| 5 | 1522-6807101 | Стопор |
Загрузка ...
|
|
| 6 | 80В-6804066 | Накладка |
Загрузка ...
|
|
| 7 | М6х14 | Болт |
Загрузка ...
|
|
| 8 | 80В-6807070 | Диск |
Загрузка ...
|
|
| 9 | 80-1716041 | Пружина |
Загрузка ...
|
|
| 10 | 15.081 | Шарик |
Загрузка ...
|
|
| 11 | 2522-6807020-01 | Панель |
Загрузка ...
|
|
| 12 | ГайкаМ10 | Гайка |
Загрузка ...
|
|
| 13 | ШП10 | Шайба |
Загрузка ...
|
|
| 14 | 80В-6807040 | Зажим |
Загрузка ...
|
|
| 15 | 80В-6807030 | Шатун |
Загрузка ...
|
|
| 16 | 2522-6807001 | Ось |
Загрузка ...
|
|
| 17 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 18 | 80В-6807050 | Винт |
Загрузка ...
|
|
| 19 | 80В-6807010 | Кронштейн |
Загрузка ...
|
|
| 20 | 80В-6807060 | Шатун |
Загрузка ...
|
|
| 21 | А04.02.020 | Гайка |
Загрузка ...
|
|
| 22 | 5х45 | Шплинт |
Загрузка ...
|
|
| 23 | ШЧ27 | Шайба |
Загрузка ...
|
|
| 24 | М8х20 | Болт |
Загрузка ...
|
|
| 25 | ШП8 | Шайба |
Загрузка ...
|
|
| 26 | 80В-6807010-01 | Кронштейн |
Загрузка ...
|
|
| 27 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 28 | 80В-6807050-01 | Винт |
Загрузка ...
|
|
| 29 | М8х30 | Болт |
Загрузка ...
|
|
| 30 | М6х20 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
