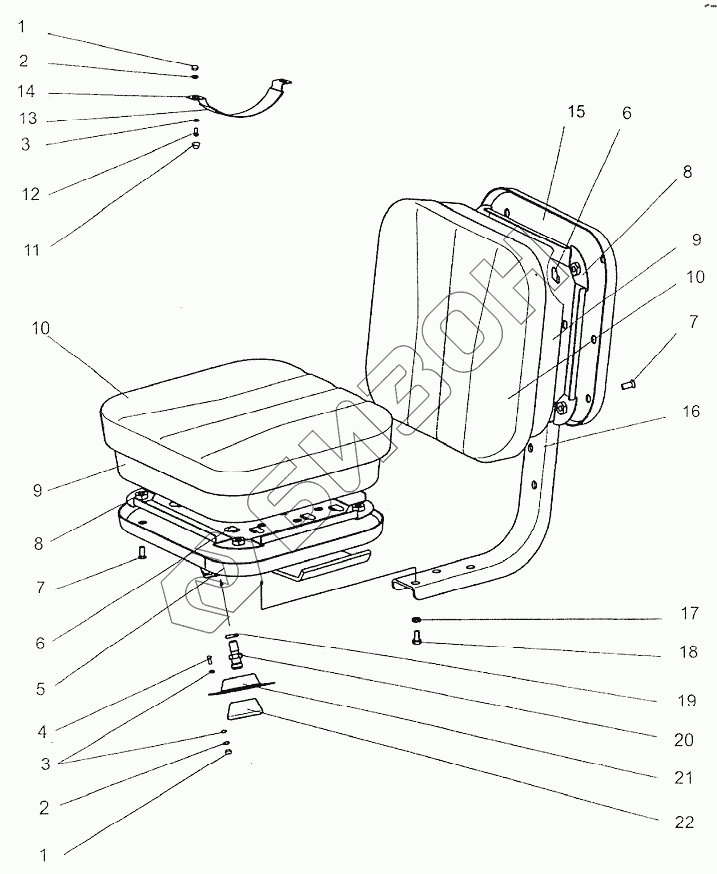

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Подвеска сиденья
/118.gif)
1
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М6 | Гайка |
Загрузка ...
|
|
| 2 | ШП6Т | Шайба |
Загрузка ...
|
|
| 3 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 4 | М6х30 | Болт |
Загрузка ...
|
|
| 5 | 1221-6809020 | Основание |
Загрузка ...
|
|
| 6 | 2522-6809012 | Зажим |
Загрузка ...
|
|
| 7 | М8х16 | Болт |
Загрузка ...
|
|
| 8 | 2522-6809030 | Каркас |
Загрузка ...
|
|
| 9 | 2522-6809011 | Подушка |
Загрузка ...
|
|
| 10 | 2522-6809040 | Чехол |
Загрузка ...
|
|
| 11 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 12 | М6х16 | Винт |
Загрузка ...
|
|
| 13 | А37.08.019-01 | Уплотнитель поручня |
Загрузка ...
|
|
| 14 | А37.07.011 | Лента |
Загрузка ...
|
|
| 15 | 2522-6809060 | Основание |
Загрузка ...
|
|
| 16 | 2522-6809006 | Каркас |
Загрузка ...
|
|
| 17 | ШП8Т | Шайба |
Загрузка ...
|
|
| 18 | М8х16 | Болт |
Загрузка ...
|
|
| 19 | ШП10ОТ | Шайба |
Загрузка ...
|
|
| 20 | 70-6700031 | Держатель |
Загрузка ...
|
|
| 21 | 70-6700116 | Накладка |
Загрузка ...
|
|
| 22 | 50-3711038 | Опора фары |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
