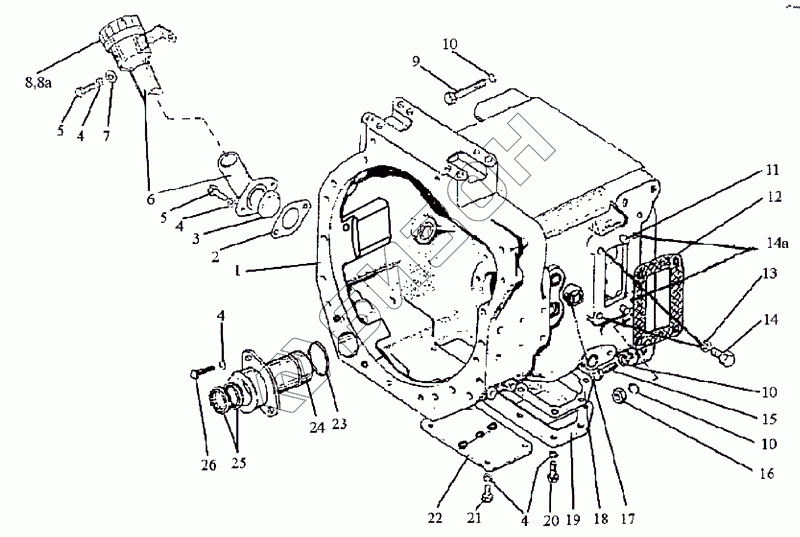

Графический каталог запасных частей к технике: МТЗ-1222/1523. Корпус сцепления
1
2
3
4
4
4
5
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 36-1101070 | 36-1101070 | Цепочка |
Загрузка ...
|
|
| М12х150 | М12х150 | Болт |
Загрузка ...
|
|
| 1 | 1522-1601015-01 | Корпус |
Загрузка ...
|
|
| 2 | 240-1002082-А | Прокладка |
Загрузка ...
|
|
| 3 | 240-1002085 | Сетка |
Загрузка ...
|
|
| 4 | ШП8 | Шайба |
Загрузка ...
|
|
| 5 | М8х20 | Болт |
Загрузка ...
|
|
| 6 | 1522-1601310 | Горловина заливная |
Загрузка ...
|
|
| 6 | 1522-1601300 | Горловина заливная |
Загрузка ...
|
|
| 7 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 8 | 082-1103010 | Пробка |
Загрузка ...
|
|
| 9 | 70-4605036-03 | Болт |
Загрузка ...
|
|
| 10 | ШП20 | Шайба |
Загрузка ...
|
|
| 11 | ШЦК10x25 | Штифт |
Загрузка ...
|
|
| 12 | 80-1601343 | Прокладка |
Загрузка ...
|
|
| 13 | ШП12 | Шайба |
Загрузка ...
|
|
| 14 | М12х30 | Болт |
Загрузка ...
|
|
| 15 | 70-4605036 | Болт |
Загрузка ...
|
|
| 16 | М20 | Гайка |
Загрузка ...
|
|
| 17 | 70-1701301 | Пробка |
Загрузка ...
|
|
| 18 | 80-1601314 | Прокладка |
Загрузка ...
|
|
| 19 | 80-1601313 | Крышка |
Загрузка ...
|
|
| 20 | М8х25 | Болт |
Загрузка ...
|
|
| 21 | М8х16 | Болт |
Загрузка ...
|
|
| 22 | 50-1601341 | Крышка сцепления |
Загрузка ...
|
|
| 23 | 048-052-25-2-4 | Кольцо |
Загрузка ...
|
|
| 24 | 86-1802020 | Обойма |
Загрузка ...
|
|
| 25 | 2.2.38x58-1 | Манжета |
Загрузка ...
|
|
| 26 | М8х35 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
