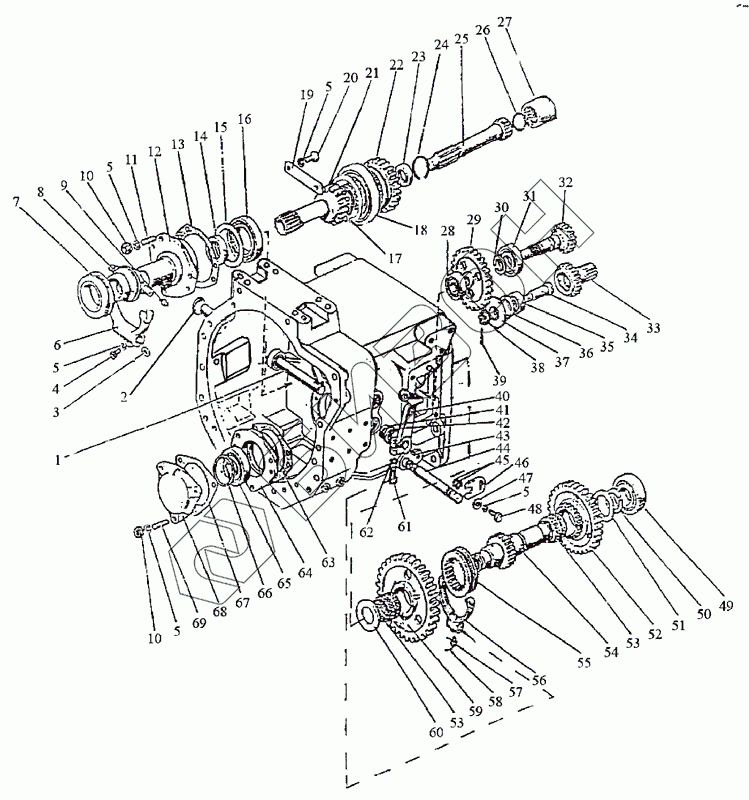

Графический каталог запасных частей к технике: МТЗ-1222/1523. Корпус сцепления
1
2
3
4
5
5
5
5
5
6
7
8
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-1601050 | 1522-1601050 | Вал |
Загрузка ...
|
|
| 1522-1601055 | 1522-1601055 | Шестерня |
Загрузка ...
|
|
| 80-1601070 | 80-1601070 | Шестерня с кольцом и подшипником в сборе |
Загрузка ...
|
|
| 1225-1601160 | 1225-1601160 | Вал |
Загрузка ...
|
|
| 1 | 85-1601215 | Вал |
Загрузка ...
|
|
| 2 | 50-1601022 | Заглушка |
Загрузка ...
|
|
| 3 | 50-1601218 | Шпонка |
Загрузка ...
|
|
| 4 | M10x30 | Болт |
Загрузка ...
|
|
| 5 | ШП10 | Шайба |
Загрузка ...
|
|
| 6 | 85-1601203 | Вилка |
Загрузка ...
|
|
| 7 | 9867ИКС17 | Подшипник |
Загрузка ...
|
|
| 8 | 50-1601180-А | Отводка с масленкой и подшипником упорным в сборе |
Загрузка ...
|
|
| 8 | 50-1601185-А | Отводка |
Загрузка ...
|
|
| 9 | 1.1.Ц9.хр | Масленка |
Загрузка ...
|
|
| 10 | М10 | Гайка |
Загрузка ...
|
|
| 11 | M10x3p/6gx25 | Шпилька |
Загрузка ...
|
|
| 12 | 80-1601030-01 | Кронштейн отводки |
Загрузка ...
|
|
| 12 | 85-1601172 | Кронштейн |
Загрузка ...
|
|
| 13 | 80-1601173 | Прокладка |
Загрузка ...
|
|
| 14 | 240-1002055 | Манжета 2.1-50х70-4 |
Загрузка ...
|
|
| 15 | 80-1601319 | Шайба |
Загрузка ...
|
|
| 16 | 6-12115ЕМУТП1 | Подшипник |
Загрузка ...
|
|
| 17 | С105 | Кольцо |
Загрузка ...
|
|
| 18 | 76-1000921 | Подшипник |
Загрузка ...
|
|
| 19 | 80-1601318 | Планка |
Загрузка ...
|
|
| 20 | M10x25 | Болт |
Загрузка ...
|
|
| 21 | 1522-1601026 | Вал |
Загрузка ...
|
|
| 22 | 1522-1601027 | Шестерня |
Загрузка ...
|
|
| 23 | 2.2-38x58 | Манжета |
Загрузка ...
|
|
| 24 | 2С75 | Кольцо |
Загрузка ...
|
|
| 25 | 1222-1601113 | Вал |
Загрузка ...
|
|
| 26 | С45 | Кольцо |
Загрузка ...
|
|
| 27 | 2022-1601061 | Втулка |
Загрузка ...
|
|
| 27 | 2022-1601060 | Втулка |
Загрузка ...
|
|
| 28 | 305А | Подшипник |
Загрузка ...
|
|
| 29 | 80-1601357-Б | Шестерня |
Загрузка ...
|
|
| 30 | С35 | Кольцо |
Загрузка ...
|
|
| 31 | 207 | Шарикоподшипник |
Загрузка ...
|
|
| 32 | 80-1601071-Б | Шестерня |
Загрузка ...
|
|
| 33 | 80-1601180 | Шестерня 80-1601182 с осью, подшипником и кольцом в сборе |
Загрузка ...
|
|
| 33 | 80-1601182 | Шестерня |
Загрузка ...
|
|
| 34 | 80-1601181 | Ось |
Загрузка ...
|
|
| 35 | 204А | Подшипник |
Загрузка ...
|
|
| 36 | С47 | Кольцо |
Загрузка ...
|
|
| 37 | 80-1601356 | Шайба упорная |
Загрузка ...
|
|
| 38 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 39 | 3,2x25 | Шплинт |
Загрузка ...
|
|
| 40 | 1522-1601219 | Рычаг |
Загрузка ...
|
|
| 41 | 80-4608024 | Кольцо |
Загрузка ...
|
|
| 42 | 36-1601016 | Корпус пылеотражателя |
Загрузка ...
|
|
| 43 | СТП-611 | Шпонка |
Загрузка ...
|
|
| 44 | 85-1601111 | Валик |
Загрузка ...
|
|
| 45 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 46 | 85-1601099 | Пластина |
Загрузка ...
|
|
| 47 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 48 | M10x20 | Болт |
Загрузка ...
|
|
| 49 | 210АУТП1 | Подшипник |
Загрузка ...
|
|
| 50 | 2С55 | Кольцо |
Загрузка ...
|
|
| 51 | 2125-1601082 | Шайба |
Загрузка ...
|
|
| 52 | 2125-1601086 | Шестерня |
Загрузка ...
|
|
| 53 | SKFК55х63х32 | Подшипник |
Загрузка ...
|
|
| 54 | 1225-1601021 | Вал |
Загрузка ...
|
|
| 55 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 56 | 80-1601190 | Вилка со штифтом в сборе |
Загрузка ...
|
|
| 57 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 58 | 1,0-О-С | Проволока |
Загрузка ...
|
|
| 59 | 2125-1601088 | Шестерня |
Загрузка ...
|
|
| 60 | 2022-1601081 | Шайба |
Загрузка ...
|
|
| 61 | М12х35 | Болт |
Загрузка ...
|
|
| 62 | ШП12 | Шайба |
Загрузка ...
|
|
| 63 | 80-1601091 | Прикладка |
Загрузка ...
|
|
| 64 | 1522-1601040 | Стакан |
Загрузка ...
|
|
| 64 | 1522-1601041 | Стакан |
Загрузка ...
|
|
| 65 | 102210КМ | Подшипник |
Загрузка ...
|
|
| 66 | 2С50 | Кольцо |
Загрузка ...
|
|
| 67 | 80-1601092 | Прокладка |
Загрузка ...
|
|
| 68 | 1522-1601089 | Крышка |
Загрузка ...
|
|
| 69 | M10x3p/6gx35 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
