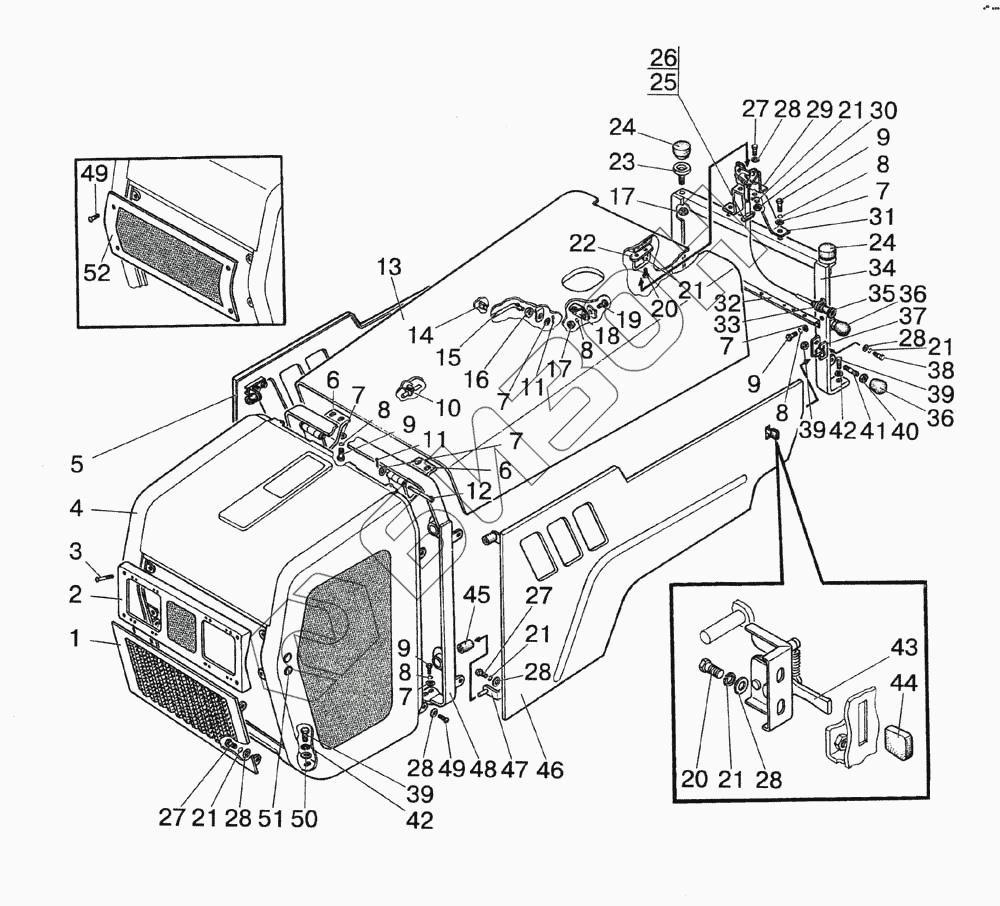

Графический каталог запасных частей к технике: МТЗ-1522. Облицовка
1
2
3
4
5
6
6
7
7
7
7
7
7
8
8
8
8
8
9
9
9
9
10
11
11
12
13
14
15
16
17
17
18
19
20
20
21
21
21
21
21
21
22
23
24
24
25
26
27
27
27
28
28
28
28
28
28
29
30
31
32
33
34
35
36
36
37
38
39
39
39
40
41
42
42
43
44
45
46
47
48
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1522-8401020 | Рамка |
Загрузка ...
|
|
| 2 | 1522-8401080 | Рамка |
Загрузка ...
|
|
| 3 | ВМ6х50 | Винт |
Загрузка ...
|
|
| 4 | 1522-8400015 | Облицовка |
Загрузка ...
|
|
| 5 | 1522-8402320 | Боковина |
Загрузка ...
|
|
| 6 | 822-8402045 | Петля |
Загрузка ...
|
|
| 7 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 8 | ШП8 | Шайба |
Загрузка ...
|
|
| 9 | М8х20 | Болт |
Загрузка ...
|
|
| 10 | 70-3801029 | Зажим |
Загрузка ...
|
|
| 11 | 3,2х25 | Шплинт |
Загрузка ...
|
|
| 12 | 822-8400031 | Ось |
Загрузка ...
|
|
| 13 | 1522-8402020 | Капот |
Загрузка ...
|
|
| 14 | 90-8402410-01 | Замок правый |
Загрузка ...
|
|
| 15 | 822-8400032 | Тяга |
Загрузка ...
|
|
| 16 | 549-1305044 | Прокладка |
Загрузка ...
|
|
| 17 | М8 | Гайка |
Загрузка ...
|
|
| 18 | 52-1802087-Б | Ушко |
Загрузка ...
|
|
| 19 | М8х16 | Болт |
Загрузка ...
|
|
| 20 | М6х12 | Винт |
Загрузка ...
|
|
| 21 | ШП6 | Шайба |
Загрузка ...
|
|
| 22 | 1221-8402420 | Скоба |
Загрузка ...
|
|
| 23 | 1522-8400020 | Опора |
Загрузка ...
|
|
| 24 | 80-3703016 | Амортизатор |
Загрузка ...
|
|
| 25 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 26 | ВМ5х12 | Винт |
Загрузка ...
|
|
| 27 | М6х16 | Винт |
Загрузка ...
|
|
| 28 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 29 | 80-8402410 | Замок |
Загрузка ...
|
|
| 30 | М8 | Гайка |
Загрузка ...
|
|
| 31 | 1522-8400013 | Опора |
Загрузка ...
|
|
| 32 | 1522-8402110 | Планка |
Загрузка ...
|
|
| 33 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 34 | 1522-8402070 | Стойка |
Загрузка ...
|
|
| 35 | Трос управления | Трос управления |
Загрузка ...
|
|
| 36 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 37 | 1321-8402095 | Фиксатор |
Загрузка ...
|
|
| 38 | М6х20 | Винт |
Загрузка ...
|
|
| 39 | М10х25 | Болт |
Загрузка ...
|
|
| 40 | М10 | Гайка |
Загрузка ...
|
|
| 41 | М10х35 Шпилька | Шпилька |
Загрузка ...
|
|
| 42 | ШП10 | Шайба |
Загрузка ...
|
|
| 43 | 90-8402410 | Замок левый |
Загрузка ...
|
|
| 44 | 70-6700103 | Колпак |
Загрузка ...
|
|
| 45 | 90-8400056 | Втулка |
Загрузка ...
|
|
| 46 | 1522-8402310 | Боковина |
Загрузка ...
|
|
| 47 | 822-8400055 | Фиксатор |
Загрузка ...
|
|
| 48 | 1522-8402060 | Дуга |
Загрузка ...
|
|
| 49 | ВМ6х16 | Винт |
Загрузка ...
|
|
| 50 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 51 | 500А-8507096 | Заглушка |
Загрузка ...
|
|
| 52 | 1522-8401070 | Решетка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
