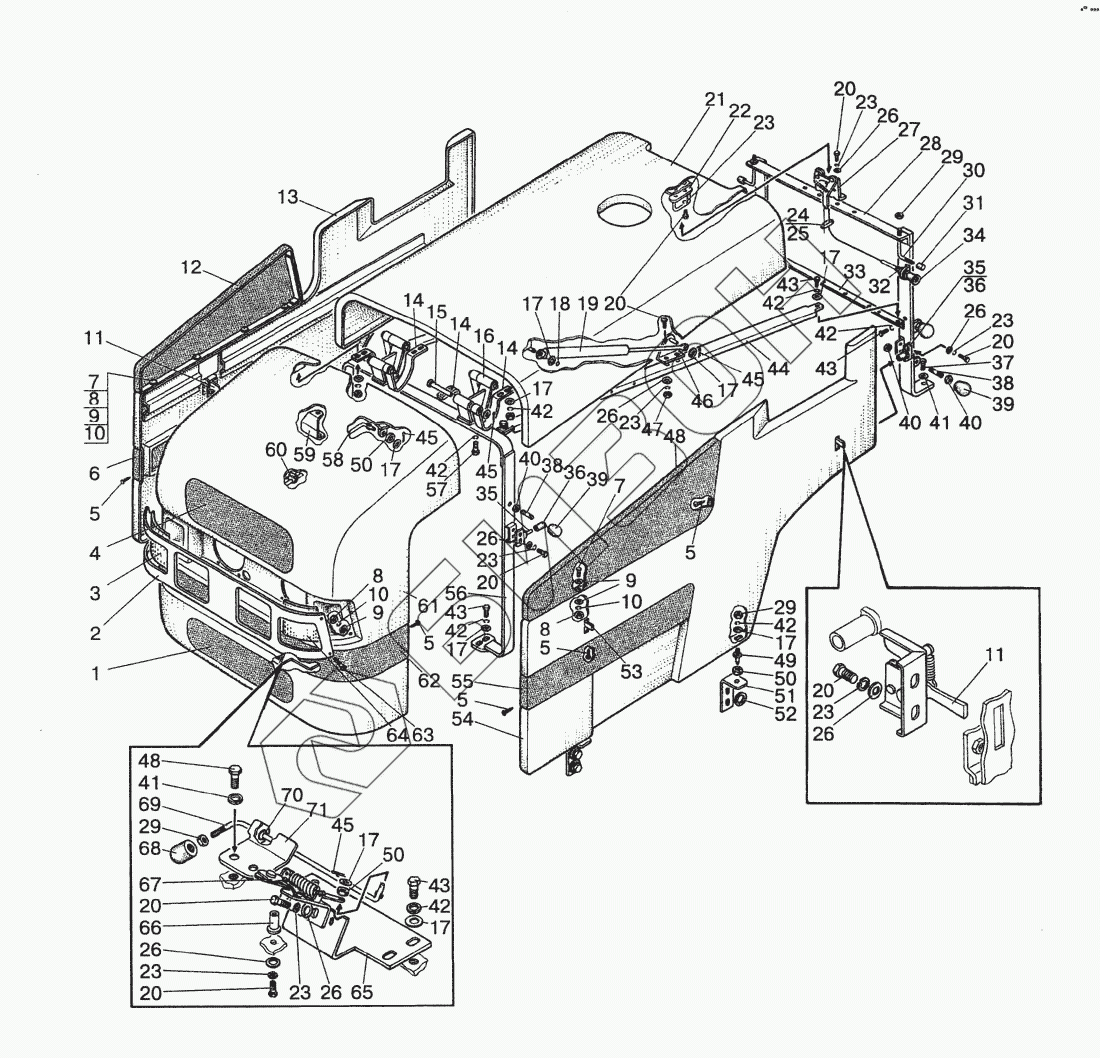

Графический каталог запасных частей к технике: МТЗ-1522. Облицовка
1
2
3
4
5
5
5
5
5
6
7
7
8
8
8
9
9
9
10
10
10
11
11
12
13
14
14
14
15
16
17
17
17
17
17
17
17
17
17
18
19
20
20
20
20
20
20
20
21
22
23
23
23
23
23
23
23
23
24
25
26
26
26
26
26
26
26
27
28
29
29
29
30
31
32
33
34
35
35
36
36
37
38
38
39
39
40
40
40
41
41
42
42
42
42
42
42
42
43
43
43
43
43
44
45
45
45
45
46
47
48
49
50
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1222-8401088 | Решетка |
Загрузка ...
|
|
| 2 | 1222-8401080 | Рамка |
Загрузка ...
|
|
| 3 | 923-8400018 | Отражатель |
Загрузка ...
|
|
| 4 | 1222-8401089 | Решетка |
Загрузка ...
|
|
| 5 | 4х10 Шуруп | Шуруп |
Загрузка ...
|
|
| 6 | 923-8402318-01 | Решетка |
Загрузка ...
|
|
| 7 | ВМ5х20 | Винт |
Загрузка ...
|
|
| 8 | М5 | Гайка |
Загрузка ...
|
|
| 9 | С5 | Шайба |
Загрузка ...
|
|
| 10 | 5Т | Шайба |
Загрузка ...
|
|
| 11 | 90-8402410 | Замок левый |
Загрузка ...
|
|
| 12 | 1222-8402390 | Решетка |
Загрузка ...
|
|
| 13 | 1222-8402320 | Боковина |
Загрузка ...
|
|
| 14 | 923-8400045 | Петля |
Загрузка ...
|
|
| 15 | 923-8400031 | Ось |
Загрузка ...
|
|
| 16 | 923-8400040 | Опора |
Загрузка ...
|
|
| 17 | С8 | Шайба |
Загрузка ...
|
|
| 18 | С5 | Шайба |
Загрузка ...
|
|
| 19 | 21054 | Пневмоподъемник |
Загрузка ...
|
|
| 20 | М6х16 | Винт |
Загрузка ...
|
|
| 21 | 1222-8402020 | Капот |
Загрузка ...
|
|
| 22 | 1221-8402420 | Скоба |
Загрузка ...
|
|
| 23 | 6Т | Шайба |
Загрузка ...
|
|
| 24 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 25 | ВМ5х12 | Винт |
Загрузка ...
|
|
| 26 | С6 | Шайба |
Загрузка ...
|
|
| 27 | 80-8402410 | Замок |
Загрузка ...
|
|
| 28 | 1522-8402070-А | Стойка |
Загрузка ...
|
|
| 29 | М8 | Гайка |
Загрузка ...
|
|
| 30 | 1222-8400022 | Упор |
Загрузка ...
|
|
| 31 | 70-6700103 | Колпак |
Загрузка ...
|
|
| 32 | М12 | Гайка |
Загрузка ...
|
|
| 33 | 1522-8402110 | Планка |
Загрузка ...
|
|
| 34 | 822-8400080 | Трос управления |
Загрузка ...
|
|
| 35 | 1321-8402095 | Фиксатор |
Загрузка ...
|
|
| 36 | 90-8400056 | Втулка |
Загрузка ...
|
|
| 37 | М10х25 | Болт |
Загрузка ...
|
|
| 38 | М10х35 Шпилька | Шпилька |
Загрузка ...
|
|
| 39 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 40 | М10 | Гайка |
Загрузка ...
|
|
| 41 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 42 | 8Т | Шайба |
Загрузка ...
|
|
| 43 | М8х20 | Болт |
Загрузка ...
|
|
| 44 | 1222-8400080 | Стяжка |
Загрузка ...
|
|
| 45 | 3.2х25 | Шплинт |
Загрузка ...
|
|
| 46 | 80-6708225 | Кронштейн |
Загрузка ...
|
|
| 47 | М6 | Гайка |
Загрузка ...
|
|
| 48 | 1222-8402380 | Решетка |
Загрузка ...
|
|
| 49 | 923-8400011 | Фиксатор |
Загрузка ...
|
|
| 50 | 549-1305044 | Прокладка |
Загрузка ...
|
|
| 51 | 923-8400140-01 | Опора |
Загрузка ...
|
|
| 52 | С16 | Шайба |
Загрузка ...
|
|
| 53 | 90-8402410-01 | Замок правый |
Загрузка ...
|
|
| 54 | 1222-8402310 | Боковина |
Загрузка ...
|
|
| 55 | 923-8402318 | Решетка |
Загрузка ...
|
|
| 56 | 1222-8402060 | Дуга |
Загрузка ...
|
|
| 57 | М8х30 | Болт |
Загрузка ...
|
|
| 58 | 822-8400032-01 | Тяга |
Загрузка ...
|
|
| 59 | 1222-8400021 | Кронштейн |
Загрузка ...
|
|
| 60 | 70-3801029 | Зажим |
Загрузка ...
|
|
| 61 | 1222-8400015 | Маска |
Загрузка ...
|
|
| 62 | 1222-8401087 | Решетка |
Загрузка ...
|
|
| 63 | ВМ5х45 | Винт |
Загрузка ...
|
|
| 64 | 923-8400018-01 | Отражатель |
Загрузка ...
|
|
| 65 | 1222-8400150 | Опора |
Загрузка ...
|
|
| 66 | 923-8400012 | Упор |
Загрузка ...
|
|
| 67 | 80-8402410-01 | Замок |
Загрузка ...
|
|
| 68 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 69 | 923-8400013 | Тяга |
Загрузка ...
|
|
| 70 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 71 | 1222-8400014 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
