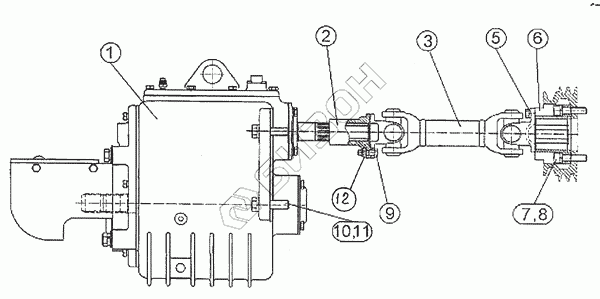

Графический каталог запасных частей к технике: МТЗ-1523.4. Передний вал отбора мощности

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1522-4209010
1
2
3
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1522-4209010 1522-4209010 Передний вал отбора мощности в сборе
Загрузка ...
1 1522-4209025 Редуктор
Загрузка ...
2 1522-4209017 Фланец
Загрузка ...
3 1522-4209015-01 Вал
Загрузка ...
5 10 ОТ Шайба
Загрузка ...
6 1522-4209018 Проставка
Загрузка ...
7 M12-6gx50.68.019 Винт
Загрузка ...
8 12 ОТ Шайба
Загрузка ...
9 52-2203012 Болт М10х1
Загрузка ...
10 M16-6gx60.88.35.019 Болт
Загрузка ...
11 16ОТ Шайба ОСТ 37.001.115-75
Загрузка ...
12 M10x1-8 Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
