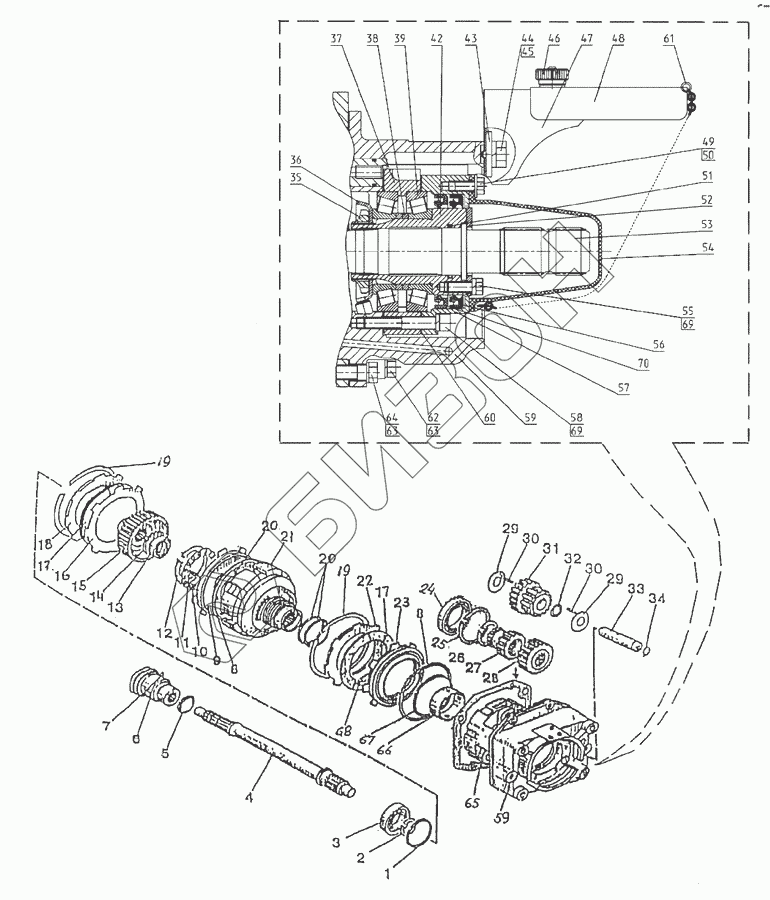

Графический каталог запасных частей к технике: МТЗ-1523.4. Вал отбора мощности
2022-4202010-03
1
2
3
4
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
17
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
38
38
38
38
38
38
38
38
38
38
38
39
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
53
54
55
56
57
58
59
59
60
61
62
63
63
64
65
66
67
68
69
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Выключатель ВК12-51 ТУ РБ37334210.015-97 |
Загрузка ...
|
|||
| 2022-4202010-03 | 2022-4202010-03 | ВОМ задний |
Загрузка ...
|
|
| 2022-4202030-А-01 | 2022-4202030-А-01 | Фрикцион |
Загрузка ...
|
|
| 2022-4202070 | 2022-4202070 | Крышка |
Загрузка ...
|
|
| 2022-4202050 | 2022-4202050 | Втулка |
Загрузка ...
|
|
| 1 | 2С80 | Кольцо |
Загрузка ...
|
|
| 2 | С40 | Кольцо |
Загрузка ...
|
|
| 3 | 208А | Подшипник |
Загрузка ...
|
|
| 4 | 1522-4202060 | Вал ведущий |
Загрузка ...
|
|
| 4 | 1522-4202011 | Вал ведущий |
Загрузка ...
|
|
| 5 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 6 | 50-4202046-Б-01 | Муфта переключения |
Загрузка ...
|
|
| 6 | 50-4202045-01 | Муфта переключения |
Загрузка ...
|
|
| 7 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 8 | 80-1701382 | Кольцо |
Загрузка ...
|
|
| 9 | 80-1701374-01 | Поршень |
Загрузка ...
|
|
| 10 | 80-1701373 | Опора |
Загрузка ...
|
|
| 11 | 80-1701395 | Пружина |
Загрузка ...
|
|
| 12 | С80 | Кольцо |
Загрузка ...
|
|
| 13 | 305А | Подшипник |
Загрузка ...
|
|
| 14 | С62 | Кольцо |
Загрузка ...
|
|
| 15 | 1522-4202034-А-02 | Муфта шлицевая |
Загрузка ...
|
|
| 16 | LD 2220087 | Диск ведущий |
Загрузка ...
|
|
| 17 | 2022-4202375 | Диск фрикционный |
Загрузка ...
|
|
| 17 | 2522-1802035-A | Диск фрикционный |
Загрузка ...
|
|
| 17 | 696392 AOc«MIBA» | Диск фрикционный |
Загрузка ...
|
|
| 18 | 80-1701379-01 | Диск |
Загрузка ...
|
|
| 19 | 80-1701392 | Кольцо |
Загрузка ...
|
|
| 20 | 142-1701381 | Кольцо |
Загрузка ...
|
|
| 21 | 2022-4202031-01 | Барабан |
Загрузка ...
|
|
| 22 | 80-1701379 | Диск упорный |
Загрузка ...
|
|
| 23 | 2022-4202033 | Поршень тормоза |
Загрузка ...
|
|
| 24 | 114 | Подшипник |
Загрузка ...
|
|
| 25 | 2C70 | Кольцо |
Загрузка ...
|
|
| 26 | 2C110 | Кольцо |
Загрузка ...
|
|
| 27 | 1021-4202026-БА | Шестерня |
Загрузка ...
|
|
| 28 | 1021-4202021-Б | Шестерня |
Загрузка ...
|
|
| 29 | 1522-4202023 | Шайба упорная |
Загрузка ...
|
|
| 30 | 5х27,8А3 | Ролик |
Загрузка ...
|
|
| 31 | 1522-4202028-Б | Шестерня |
Загрузка ...
|
|
| 32 | 1522-4202024-01 | Втулка |
Загрузка ...
|
|
| 33 | 1522-4202022 | Ось промежуточная |
Загрузка ...
|
|
| 34 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 35 | 80-1701047 | Гайка |
Загрузка ...
|
|
| 36 | 2022-4202069 | Шайба |
Загрузка ...
|
|
| 37 | 2022-4202042 | Стакан |
Загрузка ...
|
|
| 38 | 72-2308121 | Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) |
Загрузка ...
|
|
| 38 | 72-2308121-11 | Кольцо регулировочное В=7,45 мм |
Загрузка ...
|
|
| 38 | 72-2308121-10 | Кольцо регулировочное В=7,30 мм |
Загрузка ...
|
|
| 38 | 72-2308121-09 | Кольцо регулировочное В=7,15 мм |
Загрузка ...
|
|
| 38 | 72-2308121-08 | Кольцо регулировочное В=7,00 мм |
Загрузка ...
|
|
| 38 | 72-2308121-07 | Кольцо регулировочное В=6,85 мм |
Загрузка ...
|
|
| 38 | 72-2308121-05 | Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) |
Загрузка ...
|
|
| 38 | 72-2308121-06 | Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) |
Загрузка ...
|
|
| 38 | 72-2308121-01 | Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) |
Загрузка ...
|
|
| 38 | 72-2308121-02 | Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) |
Загрузка ...
|
|
| 38 | 72-2308121-04 | Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) |
Загрузка ...
|
|
| 38 | 72-2308121-03 | Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) |
Загрузка ...
|
|
| 39 | 7212А | Подшипник |
Загрузка ...
|
|
| 42 | 2022-4202062 | Втулка |
Загрузка ...
|
|
| 43 | С16.01.08 | Шайба |
Загрузка ...
|
|
| 44 | M06x25 | Болт |
Загрузка ...
|
|
| 45 | 16 ОТ | Шайба |
Загрузка ...
|
|
| 46 | 1522-4202094 | Маховичок |
Загрузка ...
|
|
| 47 | 2022-4202095 | Кожух |
Загрузка ...
|
|
| 48 | 2022-4202092 | Щиток |
Загрузка ...
|
|
| 49 | М10x20 | Болт |
Загрузка ...
|
|
| 50 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 51 | 044-050-36-2-2 | Кольцо |
Загрузка ...
|
|
| 52 | 1822-4202027 | Шайба упорная |
Загрузка ...
|
|
| 53 | 2022-4202017-03 | Хвостовик ВОМ2С1 |
Загрузка ...
|
|
| 53 | 2022-4282017-01 | Хвостовик ВОМ2С |
Загрузка ...
|
|
| 53 | 2022-4202017 | Хвостовик ВОМ3 |
Загрузка ...
|
|
| 53 | 2022-4202016 | Хвостовик ВОМ1С |
Загрузка ...
|
|
| 53 | 2022-4202016-01 | Хвостовик ВОМ1 |
Загрузка ...
|
|
| 54 | 2022-4202065 | Колпак |
Загрузка ...
|
|
| 55 | М10х25 | Болт |
Загрузка ...
|
|
| 56 | 2.2-80x105 | Манжета |
Загрузка ...
|
|
| 57 | 2022-4202018 | Крышка |
Загрузка ...
|
|
| 58 | М10x70 | Болт |
Загрузка ...
|
|
| 59 | 2022-4202015 | Корпус |
Загрузка ...
|
|
| 60 | 2022-4202012 | Прокладка |
Загрузка ...
|
|
| 61 | 70-4235035 | Цепочка |
Загрузка ...
|
|
| 62 | М12x50 | Болт |
Загрузка ...
|
|
| 63 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 64 | М12x40 | Болт |
Загрузка ...
|
|
| 65 | 1522-4202013-А | Прокладка |
Загрузка ...
|
|
| 66 | 142-4202042 | Втулка |
Загрузка ...
|
|
| 67 | 86-1802047 | Кольцо |
Загрузка ...
|
|
| 68 | 8020-4202041 | Пружина |
Загрузка ...
|
|
| 69 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 70 | 1.2-80x105 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
