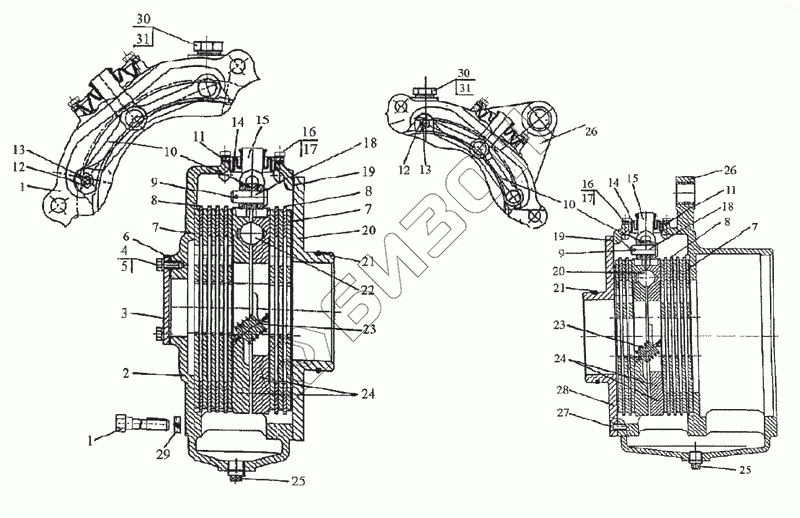

Графический каталог запасных частей к технике: МТЗ-1523.4. Тормоза «мокрые»

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1221М-3502020-03
1522М-3502010
1
1
2
3
4
5
6
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
24
24
25
25
26
26
27
28
29
30
30
31
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
1221М-3502020-03 1221М-3502020-03 Тормоз правый
Загрузка ...
1522М-3502010 1522М-3502010 Тормоз
Загрузка ...
1 1221М-3502039-03 Болт
Загрузка ...
1 1221М-3502039-02 Болт
Загрузка ...
2 1522М-3502035 Корпус
Загрузка ...
3 70-4608019 Крышка
Загрузка ...
4 М8х14 Болт
Загрузка ...
5 ШП8 Шайба
Загрузка ...
6 70-4608033 Прокладка
Загрузка ...
7 1522-3502015-07 Диск
Загрузка ...
8 80М-3502037 Диск промежуточный
Загрузка ...
8 80М-3502037-01 Диск промежуточный
Загрузка ...
8 80М-3502037-02 Диск промежуточный
Загрузка ...
8 80М-3502037-03 Диск промежуточный
Загрузка ...
8 80М-3502037-04 Диск промежуточный
Загрузка ...
8 80М-3502037-05 Диск промежуточный
Загрузка ...
8 80М-3502037-06 Диск промежуточный
Загрузка ...
8 80М-3502037-07 Диск промежуточный
Загрузка ...
9 3,2x18 Шплинт
Загрузка ...
10 85-3502196 Тяга
Загрузка ...
11 80М-3502204 Пластина
Загрузка ...
12 М8 Гайка
Загрузка ...
13 50-3502198 Палец
Загрузка ...
14 80М-3502202 Чехол
Загрузка ...
15 50-3502203 Вилка
Загрузка ...
16 М6х12 Винт
Загрузка ...
17 ШП6 Шайба
Загрузка ...
18 12x32 Палец
Загрузка ...
19 1221М-3502051 Прокладка
Загрузка ...
20 1221М-2407059 Крышка стакана
Загрузка ...
21 115-120-30-2-2 Кольцо
Загрузка ...
22 22,225 Шарик
Загрузка ...
23 77.38.163 Пружина
Загрузка ...
24 85-3502030-01 Диски нажимные
Загрузка ...
24 85-3502036-01 Диск нажимной
Загрузка ...
25 ПК КГ 3/8 Пробка
Загрузка ...
26 1221М-3502035-01 Корпус
Загрузка ...
27 В.М8Х25 Винт
Загрузка ...
28 1221М-2407059-01 Крышка стакана
Загрузка ...
29 ШП14 Шайба
Загрузка ...
30 1221-1802091 Пробка резьбовая
Загрузка ...
31 Д18-055-А Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
