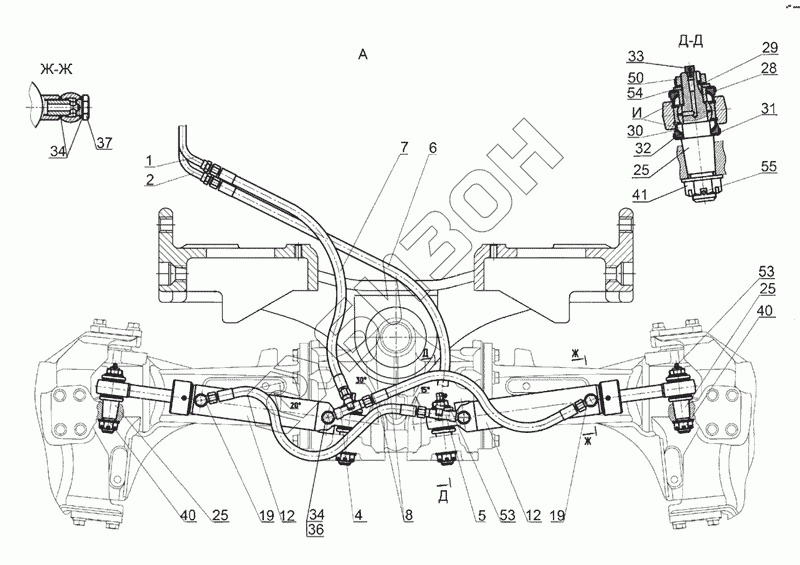

Графический каталог запасных частей к технике: МТЗ-1523.4. Управление рулевое гидрообъемное
1523ДЦ-3400010
1
2
4
5
6
7
8
12
12
19
19
25
25
25
28
29
30
31
32
33
34
34
36
37
40
40
41
50
53
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523ДЦ-3400010 | 1523ДЦ-3400010 | Управление рулевое |
Загрузка ...
|
|
| 1 | 1523ДЦ-3407040 | Маслопровод |
Загрузка ...
|
|
| 2 | 1523ДЦ-3407050 | Маслопровод |
Загрузка ...
|
|
| 3 | 2022ДЦ-3407020-Б | Маслопровод |
Загрузка ...
|
|
| 4 | 1221-3407010-Б | Тройник |
Загрузка ...
|
|
| 5 | 1221-3407010-Б-01 | Тройник |
Загрузка ...
|
|
| 6 | 952-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 952-3407100-04 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | 952-3407100-12 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 680-46071040-06 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 11 | 1522В-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | Ц50-3407215-А | Гидроцилиндр |
Загрузка ...
|
|
| 17 | 1523ДЦ-3407034 | Штуцер |
Загрузка ...
|
|
| 18 | 2022ДЦ -3407023 | Штуцер |
Загрузка ...
|
|
| 19 | 2022-3407202 | Переходник |
Загрузка ...
|
|
| 20 | 2522-6703034 | Прокладка |
Загрузка ...
|
|
| 21 | 1522-3407011 | Крышка |
Загрузка ...
|
|
| 22 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 23 | РМ18 | Шайба |
Загрузка ...
|
|
| 24 | 1221-3407012-05 | Шланг |
Загрузка ...
|
|
| 25 | 102-3405103 | Палец |
Загрузка ...
|
|
| 27 | 85-3407107 | Планка |
Загрузка ...
|
|
| 28 | Ф80-3405102-В | Втулка |
Загрузка ...
|
|
| 29 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 30 | Ф80-3405107 | Втулка сферическая |
Загрузка ...
|
|
| 31 | Ф80-3405108 | Чашка уплотнительная |
Загрузка ...
|
|
| 32 | Ф80-3405109 | Уплотнитель |
Загрузка ...
|
|
| 33 | Ф80-3405112 | Штуцер |
Загрузка ...
|
|
| 34 | РМ3/8 | Шайба |
Загрузка ...
|
|
| 36 | Ф80-3407201 | Болт |
Загрузка ...
|
|
| 37 | Ф80-3407301 | Болт |
Загрузка ...
|
|
| 38 | 70-3407146 | Планка |
Загрузка ...
|
|
| 39 | 70-3407163 | Скоба |
Загрузка ...
|
|
| 40 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 41 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 46 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | M6-6gx25.88.35.019 | Винт |
Загрузка ...
|
|
| 50 | М20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 51 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 52 | 028-032-25-2-2 | Кольцо |
Загрузка ...
|
|
| 53 | 1.1.Ц9.хр | Масленка |
Загрузка ...
|
|
| 54 | С.20.01.019 | Шайба |
Загрузка ...
|
|
| 55 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 56 | 6Т | Шайба |
Загрузка ...
|
|
| 57 | 8Т | Шайба |
Загрузка ...
|
|
| 58 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 62 | 25-40 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
