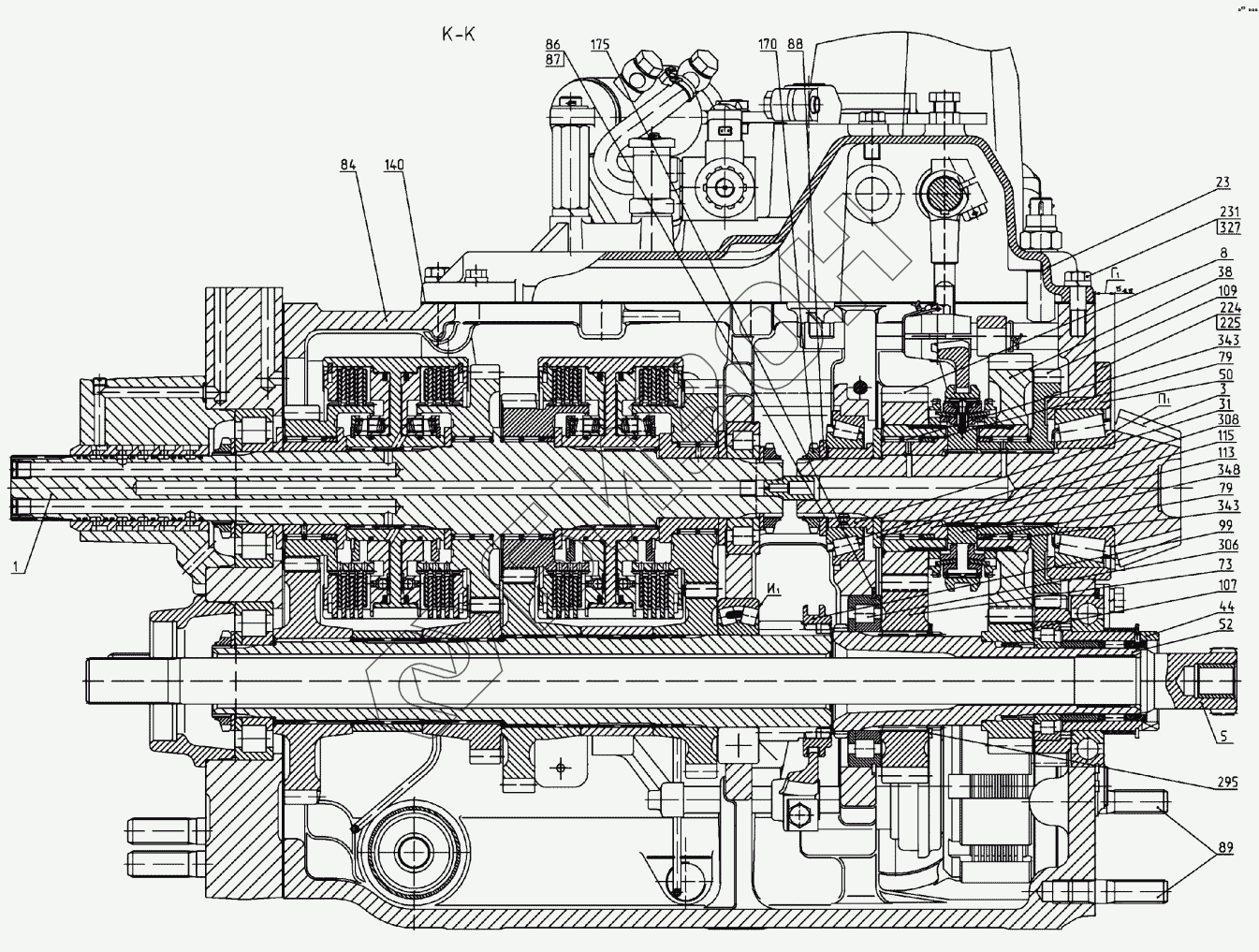

Графический каталог запасных частей к технике: МТЗ-1523.6. Коробка передач
1
3
5
8
23
31
38
44
50
52
73
79
79
84
86
87
88
89
99
107
109
113
115
140
170
175
224
225
231
295
306
308
327
343
343
348
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525-1700010-Б | 1525-1700010-Б | Коробка передач |
Загрузка ...
|
|
| 1525-1700010-Б-02 | 1525-1700010-Б-02 | Коробка передач |
Загрузка ...
|
|
| 1 | 1525-1701020 | Узел передач |
Загрузка ...
|
|
| 3 | 1222-1701050 | Вал |
Загрузка ...
|
|
| 5 | 1525-1701160 | Вал |
Загрузка ...
|
|
| 8 | 1525-1701314-А | Шестерня |
Загрузка ...
|
|
| 11 | 1525-1702035 | Рычаг |
Загрузка ...
|
|
| 21 | 2025-1701430 | Трубопровод |
Загрузка ...
|
|
| 23 | 2025-1702010-А-01 | Механизм управления |
Загрузка ...
|
|
| 31 | 1522-1701350 | Втулка |
Загрузка ...
|
|
| 33 | 1521-1802065 | Вал |
Загрузка ...
|
|
| 36 | 1520-1701340 | Шестерня |
Загрузка ...
|
|
| 38 | 1222-1701312-А | Шестерня |
Загрузка ...
|
|
| 39 | 1222-1704010-03 | Привод насоса |
Загрузка ...
|
|
| 41 | 1221-1802030 | Фрикцион |
Загрузка ...
|
|
| 44 | 112-1701200 | Шестерня в сборе |
Загрузка ...
|
|
| 47 | 85-1702050 | Поводок |
Загрузка ...
|
|
| 50 | 80-1701140-Б | Гнездо |
Загрузка ...
|
|
| 52 | 80-1701240 | Вал |
Загрузка ...
|
|
| 56 | 80-1701310 | Стакан со штуцером и трубкой в сборе |
Загрузка ...
|
|
| 58 | 80-1701420 | Трубка |
Загрузка ...
|
|
| 61 | 80-1716010 | Фильтр в сборе |
Загрузка ...
|
|
| 67 | 75-1701320 | Вал в сборе |
Загрузка ...
|
|
| 73 | 1525-1701221 | Шестерня |
Загрузка ...
|
|
| 74 | 1525-1702037 | Поводок |
Загрузка ...
|
|
| 76 | 1525-1702047 | Шток |
Загрузка ...
|
|
| 77 | 1525-1702048 | Переходник |
Загрузка ...
|
|
| 79 | 2025-1701033 | Втулка |
Загрузка ...
|
|
| 80 | 2025-1701525 | Шпилька |
Загрузка ...
|
|
| 81 | 2025-1701525-01 | Шпилька |
Загрузка ...
|
|
| 83 | 2022-1702051 | Втулка |
Загрузка ...
|
|
| 84 | 1523-1701025 | Корпус |
Загрузка ...
|
|
| 86 | 1522-1701254 | Шайба 0,2 мм |
Загрузка ...
|
|
| 87 | 1522-1701254-01 | Шайба 0,5 мм |
Загрузка ...
|
|
| 88 | 1522-1701354 | Шайба |
Загрузка ...
|
|
| 89 | 1522-1701525 | Шпилька |
Загрузка ...
|
|
| 91 | 1522-1702035 | Поводок |
Загрузка ...
|
|
| 93 | 1522-1702306 | Штифт |
Загрузка ...
|
|
| 96 | 1521-1802043 | Втулка |
Загрузка ...
|
|
| 99 | 1520-1701184 | Муфта |
Загрузка ...
|
|
| 100 | 1520-1702038 | Поводок |
Загрузка ...
|
|
| 107 | 1222-1701224 | Шестерня |
Загрузка ...
|
|
| 109 | 1222-1701313 | Шестерня |
Загрузка ...
|
|
| 111 | 1222-1701344 | Втулка |
Загрузка ...
|
|
| 111 | 1025-1701344 | Шестерня |
Загрузка ...
|
|
| 113 | 1222-1701349 | Втулка |
Загрузка ...
|
|
| 115 | 1222-1701353 | Шайба |
Загрузка ...
|
|
| 117 | 1222-1701361 | Шестерня |
Загрузка ...
|
|
| 121 | 1222-1702029 | Вилка |
Загрузка ...
|
|
| 123 | 220-1702061 | Болт |
Загрузка ...
|
|
| 128 | 1221-1802019 | Шайба |
Загрузка ...
|
|
| 130 | 1221-1802023 | Гайка |
Загрузка ...
|
|
| 131 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 132 | 220-3503024 | Пластина стопорная |
Загрузка ...
|
|
| 133 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 136 | 86-1802027 | Пружина |
Загрузка ...
|
|
| 137 | 86-1802028 | Втулка |
Загрузка ...
|
|
| 138 | 86-1802052 | Шайба |
Загрузка ...
|
|
| 140 | 85-1702026 | Прокладка |
Загрузка ...
|
|
| 141 | 85-1702027 | Вилка |
Загрузка ...
|
|
| 142 | 85-1702034 | Вилка |
Загрузка ...
|
|
| 144 | 85-1702041 | Коромысло |
Загрузка ...
|
|
| 145 | 85-1702042 | Ось |
Загрузка ...
|
|
| 146 | 85-1702043 | Пластина |
Загрузка ...
|
|
| 148 | 85-1702045 | Поводок |
Загрузка ...
|
|
| 152 | 85-1702046 | Палец |
Загрузка ...
|
|
| 154 | 85-1702048 | Штифт |
Загрузка ...
|
|
| 156 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 158 | 85-1702301 | Ось |
Загрузка ...
|
|
| 160 | 85-1702305 | Штифт |
Загрузка ...
|
|
| 163 | 85-4608086-Б | Уплотнитель |
Загрузка ...
|
|
| 164 | 85-4608087-Б1 | Указатель |
Загрузка ...
|
|
| 165 | 85-4608088-Б | Корпус |
Загрузка ...
|
|
| 168 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 170 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 172 | 80-1701057 | Штуцер |
Загрузка ...
|
|
| 174 | 80-1701205 | Планка |
Загрузка ...
|
|
| 175 | 80-1701206 | Кольцо |
Загрузка ...
|
|
| 179 | 80-1701306 | Шайба |
Загрузка ...
|
|
| 180 | 80-17013461 | Втулка |
Загрузка ...
|
|
| 180 | 80-1701346-01 | Втулка |
Загрузка ...
|
|
| 183 | 80-1701397 | Кольцо |
Загрузка ...
|
|
| 187 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 191 | 80-1702108 | Болт |
Загрузка ...
|
|
| 196 | 80-1704016 | Прокладка |
Загрузка ...
|
|
| 198 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 200 | 80-1716016 | Прокладка |
Загрузка ...
|
|
| 204 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 207 | 75-1701352 | Втулка |
Загрузка ...
|
|
| 210 | 70-1115012 | Хомутик |
Загрузка ...
|
|
| 211 | 70-1701454-А2-01 | Крышка |
Загрузка ...
|
|
| 219 | 52-2308097 | Гайка |
Загрузка ...
|
|
| 222 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 224 | 50-1701258 | Прокладка регулировочная 0,2 мм |
Загрузка ...
|
|
| 225 | 50-1701259 | Прокладка регулировочная 0,5 мм |
Загрузка ...
|
|
| 226 | 50-1701456-Б | Прокладка |
Загрузка ...
|
|
| 229 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 231 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 233 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 234 | 48А-3801023 | Трубка |
Загрузка ...
|
|
| 236 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 241 | 8020-1802026 | Полумуфта |
Загрузка ...
|
|
| 243 | 12-23-668-А | Пружина |
Загрузка ...
|
|
| 245 | 54-31-472 | Кольцо пружинное |
Загрузка ...
|
|
| 248 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 250 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 255 | ПККГ3/8dm | Пробка |
Загрузка ...
|
|
| 257 | ШЦК10х25 | Штифт |
Загрузка ...
|
|
| 268 | БолтМ12-6gх55.88.35.019 | Болт М12-6gх55.88.35.019 |
Загрузка ...
|
|
| 269 | БолтМ12-6gх100.58.019 | Болт М12-6gх100.58.019 |
Загрузка ...
|
|
| 275 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 278 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 279 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 280 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 281 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 282 | БолтМ10-6gх40.109.40Х.019 | Болт М10-6gх40.109.40Х.019 |
Загрузка ...
|
|
| 283 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 284 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 293 | КольцоС25 | Кольцо С25 |
Загрузка ...
|
|
| 294 | Кольцо2С70 | Кольцо |
Загрузка ...
|
|
| 295 | Кольцо2С75 | Кольцо |
Загрузка ...
|
|
| 300 | Кольцо026-030-25-2-2 | Кольцо 026-030-25-2-2 |
Загрузка ...
|
|
| 301 | Кольцо027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 305 | 12507КМ | Подшипник |
Загрузка ...
|
|
| 306 | 692215К1М | Подшипник |
Загрузка ...
|
|
| 308 | 6-67512АШ2 | Подшипник |
Загрузка ...
|
|
| 311 | 6-50306К | Подшипник |
Загрузка ...
|
|
| 313 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 314 | Шарик12,7-60 | Шарик 12,7-60 |
Загрузка ...
|
|
| 325 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 326 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 327 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 331 | БолтМ6х20 | Болт |
Загрузка ...
|
|
| 333 | ВК12-51 | Выключатель ТУ РБ37334210.015-97 |
Загрузка ...
|
|
| 333 | 151.3710 | Выключатель |
Загрузка ...
|
|
| 335 | ВК12-41 | Выключатель |
Загрузка ...
|
|
| 335 | 141.3710 | Выключатель |
Загрузка ...
|
|
| 337 | ВК12-21 | Выключатель |
Загрузка ...
|
|
| 343 | КК70х78х31Е | Подшипник |
Загрузка ...
|
|
| 344 | КК52х60х39Е | Подшипник |
Загрузка ...
|
|
| 348 | GT-D109/116-3.26299.3 | Синхронизатор |
Загрузка ...
|
|
| 355 | Проволока1,6-О-С | Проволока 1,6-О-С |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
