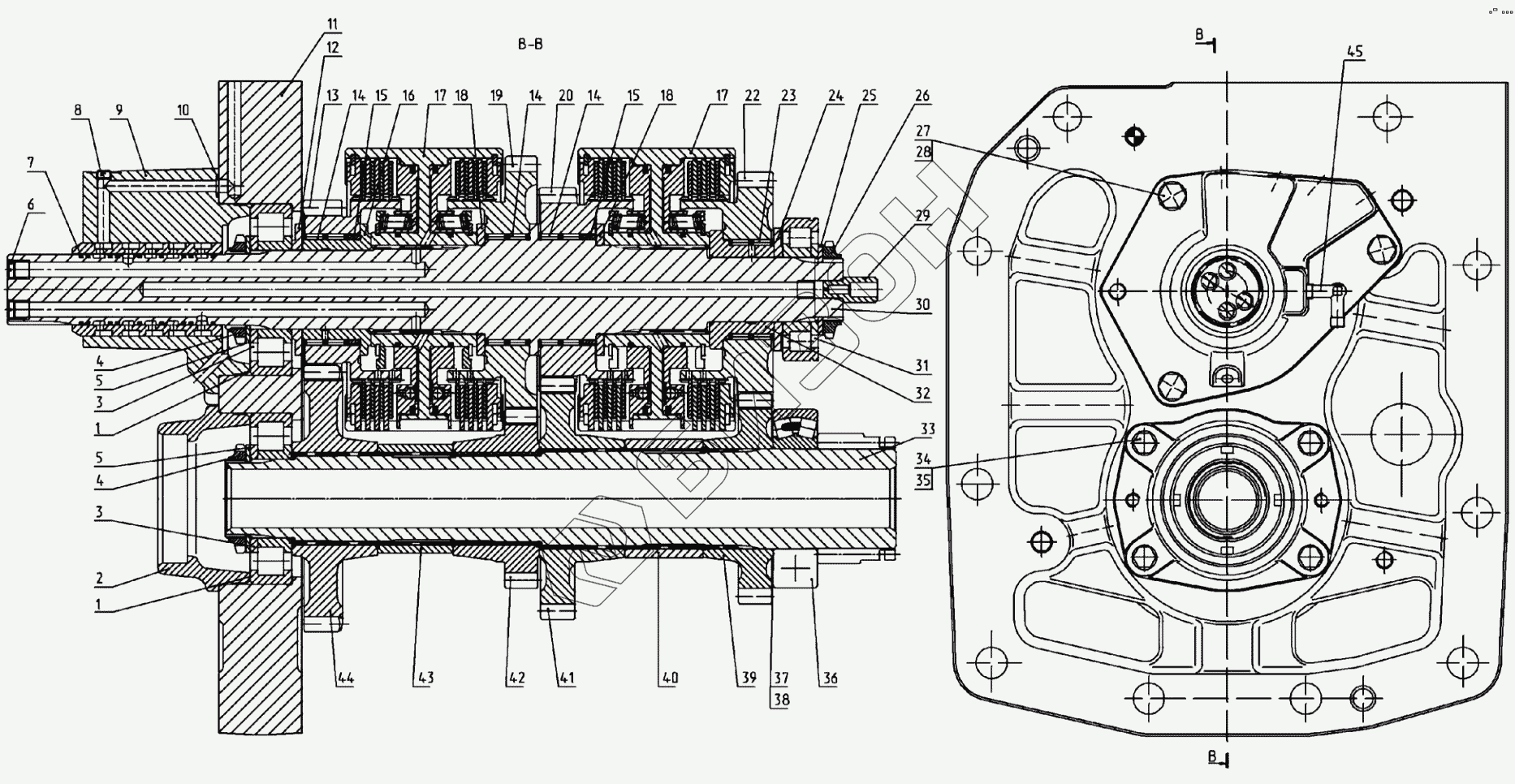

Графический каталог запасных частей к технике: МТЗ-1523.6. Узел передач
1
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
17
18
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525-1701190 | 1525-1701190 | Вал промежуточный |
Загрузка ...
|
|
| 1525-1701020 | 1525-1701020 | Узел передач |
Загрузка ...
|
|
| 1 | 1222-1701033 | Шайба |
Загрузка ...
|
|
| 2 | 2025-1701151 | Стакан |
Загрузка ...
|
|
| 3 | NUP311 | Подшипник |
Загрузка ...
|
|
| 4 | 80-1701047 | Гайка |
Загрузка ...
|
|
| 5 | 80-1701186 | Шайба |
Загрузка ...
|
|
| 6 | 80-1701063 | Пробка |
Загрузка ...
|
|
| 7 | 2522-1802083 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 80-1712063 | Пробка |
Загрузка ...
|
|
| 9 | 2125-1712020 | Стакан |
Загрузка ...
|
|
| 10 | Кольцо010-014-25-2-2 | Кольцо 010-014-25-2-2 |
Загрузка ...
|
|
| 11 | 2025-1701034 | Плита |
Загрузка ...
|
|
| 12 | 2025-1701043 | Шайба |
Загрузка ...
|
|
| 13 | 2125-1701042 | Шестерня |
Загрузка ...
|
|
| 14 | КК70х78х31Е | Подшипник |
Загрузка ...
|
|
| 15 | 2025-1701033 | Втулка |
Загрузка ...
|
|
| 16 | 2125-1701041 | Втулка |
Загрузка ...
|
|
| 17 | 2025-1701070 | Фрикцион |
Загрузка ...
|
|
| 18 | 2025-1701044 | Шайба |
Загрузка ...
|
|
| 19 | 2125-1701054 | Шестерня |
Загрузка ...
|
|
| 20 | 2025-1701048 | Шестерня |
Загрузка ...
|
|
| 22 | 2125-1701052 | Шестерня |
Загрузка ...
|
|
| 23 | КК62х70х31Е | Подшипник |
Загрузка ...
|
|
| 24 | 1222-1701049 | Шайба |
Загрузка ...
|
|
| 25 | 80-1701056 | Шайба |
Загрузка ...
|
|
| 26 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 27 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 29 | 80-1701053 | Дроссель |
Загрузка ...
|
|
| 30 | 2125-1701032 | Вал |
Загрузка ...
|
|
| 31 | 692309КМ | Подшипник |
Загрузка ...
|
|
| 32 | 2125-1701046 | Втулка |
Загрузка ...
|
|
| 33 | 1525-1701182 | Вал |
Загрузка ...
|
|
| 34 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 36 | 3514Н | Подшипник |
Загрузка ...
|
|
| 37 | 1222-1701223 | Шайба |
Загрузка ...
|
|
| 38 | 1222-1701223-01 | Шайба |
Загрузка ...
|
|
| 39 | 2125-1701216 | Шестерня |
Загрузка ...
|
|
| 40 | 2025-1701217 | Втулка |
Загрузка ...
|
|
| 41 | 2025-1701214 | Шестерня |
Загрузка ...
|
|
| 42 | 2125-1701219 | Шестерня |
Загрузка ...
|
|
| 43 | 2025-1701213 | Втулка |
Загрузка ...
|
|
| 44 | 2125-1701212 | Шестерня |
Загрузка ...
|
|
| 45 | 86-1802088 | Угольник |
Загрузка ...
|
