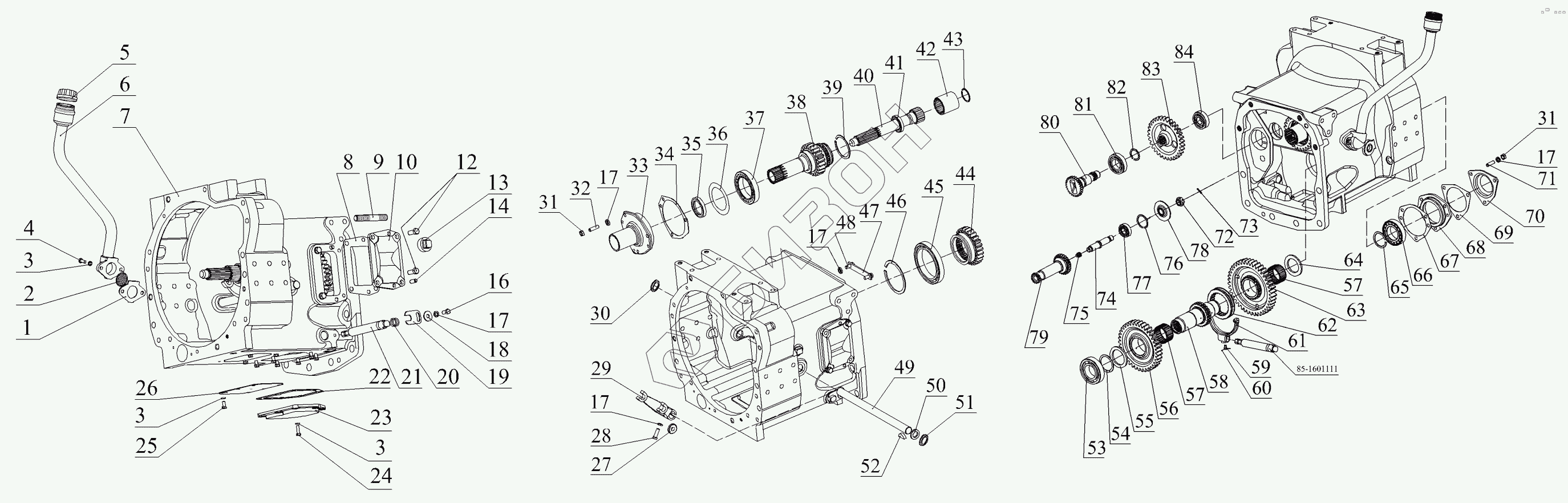

Графический каталог запасных частей к технике: МТЗ-1523.6. Корпус сцепления
85-1601111
1
2
3
3
3
4
5
6
7
8
9
10
12
13
14
16
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
57
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2125-1600010-01 | 2125-1600010-01 | Корпус сцепления |
Загрузка ...
|
|
| 85-1601111 | 85-1601111 | Валик |
Загрузка ...
|
|
| 1 | 240-1002082-A | Прокладка |
Загрузка ...
|
|
| 2 | 240-1002085 | Сетка |
Загрузка ...
|
|
| 3 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 4 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 1522-1601300-А | Горловина заливная |
Загрузка ...
|
|
| 5 | 1522-1601310-А | Горловина заливная |
Загрузка ...
|
|
| 6 | 082-1103010 | Пробка |
Загрузка ...
|
|
| 7 | 2422-1601015 | Корпус |
Загрузка ...
|
|
| 8 | 80-1601343 | Прокладка |
Загрузка ...
|
|
| 9 | 2025-1701525 | Шпилька |
Загрузка ...
|
|
| 10 | 80-1601342 | Крышка |
Загрузка ...
|
|
| 12 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | ПККГ11/4dm | Пробка |
Загрузка ...
|
|
| 14 | ШЦК10х25 | Штифт |
Загрузка ...
|
|
| 16 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 18 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 19 | 85-1601099 | Пластина |
Загрузка ...
|
|
| 20 | Кольцо020-025-30-1-6 | Кольцо 020-025-30-1-6 |
Загрузка ...
|
|
| 21 | 85-1601111 | Валик |
Загрузка ...
|
|
| 22 | 80-1601314 | Прокладка |
Загрузка ...
|
|
| 23 | 80-1601313 | Крышка |
Загрузка ...
|
|
| 24 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 50-1601341 | Крышка сцепления |
Загрузка ...
|
|
| 27 | 50-1601218 | Шпонка |
Загрузка ...
|
|
| 28 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 85-1601203 | Вилка |
Загрузка ...
|
|
| 30 | 50-1601022 | Заглушка |
Загрузка ...
|
|
| 31 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | ШпилькаМ10-3р/6gх25.66.019 | Шпилька М10-3р/6gх25.66.019 |
Загрузка ...
|
|
| 33 | 85-1601172 | Кронштейн |
Загрузка ...
|
|
| 33 | 80-1601030-01 | Кронштейн отводки |
Загрузка ...
|
|
| 34 | 80-1601173 | Прокладка |
Загрузка ...
|
|
| 35 | 240-1002055 | Манжета 2.1-50х70-4 |
Загрузка ...
|
|
| 36 | 80-1601319 | Шайба |
Загрузка ...
|
|
| 37 | 6-12115ЕМУШ1 | Подшипник |
Загрузка ...
|
|
| 38 | 1522-1601026 | Вал |
Загрузка ...
|
|
| 39 | Кольцо2С75 | Кольцо |
Загрузка ...
|
|
| 40 | 1525-1601113 | Вал |
Загрузка ...
|
|
| 41 | 2.2-38х58-1 | Манжета |
Загрузка ...
|
|
| 42 | 2022-1601060 | Втулка |
Загрузка ...
|
|
| 42 | 2022-1601061 | Втулка |
Загрузка ...
|
|
| 43 | КольцоС45 | Кольцо С45 |
Загрузка ...
|
|
| 44 | 1522-1601027 | Шестерня |
Загрузка ...
|
|
| 44 | 1522-1601055 | Шестерня |
Загрузка ...
|
|
| 45 | 76-1000921АЕ | Подшипник |
Загрузка ...
|
|
| 45 | ВЗК9216.02 | Подшипник |
Загрузка ...
|
|
| 46 | КольцоС105 | Кольцо С105 |
Загрузка ...
|
|
| 47 | 80-1601318 | Планка |
Загрузка ...
|
|
| 48 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | 85-1601215 | Вал |
Загрузка ...
|
|
| 50 | 80-4608024 | Кольцо |
Загрузка ...
|
|
| 51 | 36-1601016 | Корпус пылеотражателя |
Загрузка ...
|
|
| 52 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 53 | 210АУШ1 | Подшипник |
Загрузка ...
|
|
| 54 | Кольцо2С55 | Кольцо 2С55 |
Загрузка ...
|
|
| 55 | 2125-1601082 | Шайба |
Загрузка ...
|
|
| 56 | 2125-1601086 | Шестерня |
Загрузка ...
|
|
| 57 | ВЗК9215.06 | Подшипник |
Загрузка ...
|
|
| 57 | ВЗК9215.06 | Подшипник |
Загрузка ...
|
|
| 57 | ВЗК9215.06 | Подшипник |
Загрузка ...
|
|
| 58 | 1225-1601160 | Вал |
Загрузка ...
|
|
| 58 | 1225-1601021 | Вал |
Загрузка ...
|
|
| 59 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 60 | Проволока1,0-О-С | Проволока 1,0-О-С |
Загрузка ...
|
|
| 61 | 80-1601190 | Вилка со штифтом в сборе |
Загрузка ...
|
|
| 62 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 63 | 2125-1601088 | Шестерня |
Загрузка ...
|
|
| 64 | 2022-1601081 | Шайба |
Загрузка ...
|
|
| 65 | Кольцо2С50 | Кольцо |
Загрузка ...
|
|
| 66 | 102210КМ | Подшипник |
Загрузка ...
|
|
| 67 | 80-1601091 | Прикладка |
Загрузка ...
|
|
| 68 | 1522-1601041 | Стакан |
Загрузка ...
|
|
| 68 | 1522-1601040 | Стакан |
Загрузка ...
|
|
| 69 | 80-1601092 | Прокладка |
Загрузка ...
|
|
| 70 | 1522-1601089 | Крышка |
Загрузка ...
|
|
| 71 | ШпилькаМ10-3р/6gх35.66.019 | Шпилька М10-3р/6gх35.66.019 |
Загрузка ...
|
|
| 72 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 73 | Шплинт3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 74 | 2025-1601181 | Ось |
Загрузка ...
|
|
| 75 | К16х22х12У | Подшипник |
Загрузка ...
|
|
| 76 | КольцоС47 | Кольцо С47 |
Загрузка ...
|
|
| 77 | 204А | Подшипник |
Загрузка ...
|
|
| 78 | 80-1601356 | Шайба упорная |
Загрузка ...
|
|
| 79 | 2125-1601180 | Вал |
Загрузка ...
|
|
| 79 | 2125-1601182 | Вал |
Загрузка ...
|
|
| 80 | 2125-1601070 | Вал |
Загрузка ...
|
|
| 80 | 2125-1601071 | Вал |
Загрузка ...
|
|
| 81 | 207 | Шарикоподшипник |
Загрузка ...
|
|
| 82 | КольцоС35 | Кольцо С35 |
Загрузка ...
|
|
| 83 | 80-1601357-Б | Шестерня |
Загрузка ...
|
|
| 84 | 305А | Подшипник |
Загрузка ...
|
|
| 1522-1601050 | 1522-1601050 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
