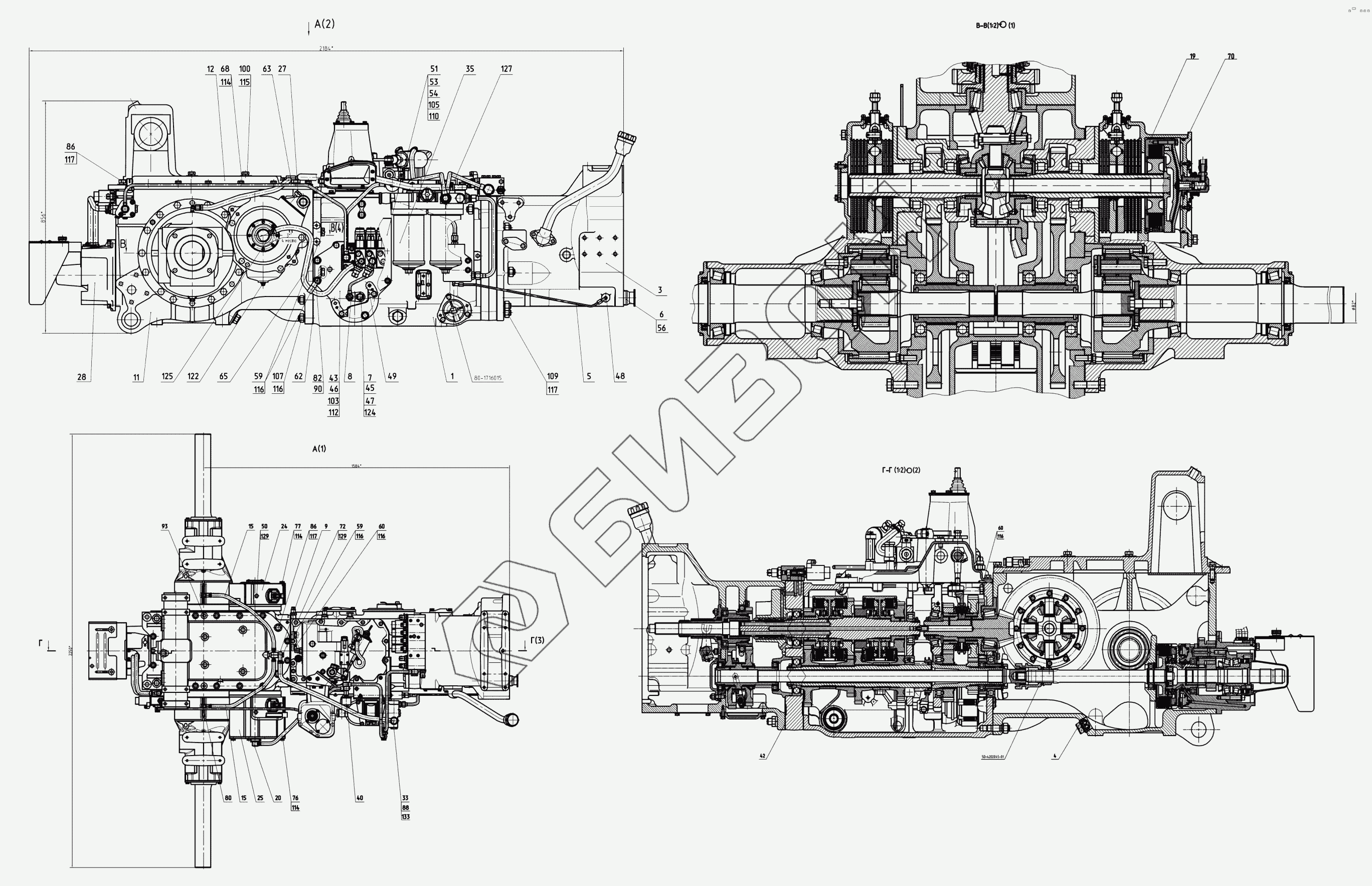

Графический каталог запасных частей к технике: МТЗ-1523.6. Трансмиссия
80-1716015
50-4202045-01
1
1
3
4
5
6
7
8
9
11
12
15
15
19
20
24
25
27
28
28
33
35
35
40
42
43
45
46
47
48
49
50
51
53
54
56
59
59
60
62
63
65
68
68
70
72
76
77
80
82
86
86
88
90
93
100
103
105
107
109
110
112
114
114
114
115
116
116
116
116
116
117
117
117
124
124
125
127
129
129
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525-0002000 | 1525-0002000 | Трансмиссия |
Загрузка ...
|
|
| 80-1716015 | 80-1716015 | Крышка |
Загрузка ...
|
|
| 50-4202045-01 | 50-4202045-01 | Муфта переключения |
Загрузка ...
|
|
| 1 | 1525-1700010-Б | Коробка передач |
Загрузка ...
|
|
| 1 | 1525-1700010-Б-02 | Коробка передач |
Загрузка ...
|
|
| 3 | 2125-1600010-01 | Корпус сцепления |
Загрузка ...
|
|
| 4 | 70-1701300-А | Пробка 1 1/4dm |
Загрузка ...
|
|
| 5 | 2025-1802055 | Трубопровод |
Загрузка ...
|
|
| 6 | 2022Д-1802070 | Вал |
Загрузка ...
|
|
| 7 | 8020-1802075 | Направляющая |
Загрузка ...
|
|
| 8 | 1221-1802090 | Втулка |
Загрузка ...
|
|
| 9 | 2422-2400020 | Маслопровод |
Загрузка ...
|
|
| 11 | 1523М-2401010 | Мост задний |
Загрузка ...
|
|
| 12 | 1522-2401030 | Крышка |
Загрузка ...
|
|
| 15 | 1525-2401510 | Маслопровод |
Загрузка ...
|
|
| 19 | 80М-2409010 | Муфта блокировки |
Загрузка ...
|
|
| 20 | 1221М-2409050-01 | Переходник |
Загрузка ...
|
|
| 24 | 1522М-3502010 | Тормоз |
Загрузка ...
|
|
| 25 | 1221М-3502020-03 | Тормоз правый |
Загрузка ...
|
|
| 27 | 70-3503080 | Тяга тормоза |
Загрузка ...
|
|
| 28 | 2022-4202010-03 | ВОМ задний |
Загрузка ...
|
|
| 28 | 2022-4202010-04 | ВОМ задний |
Загрузка ...
|
|
| 33 | С80-4607380 | Труба |
Загрузка ...
|
|
| 35 | 2422-4237010-Б-02 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 35 | 2422-4637010-Б-03 | Гидросистема трансмиссии |
Загрузка ...
|
|
| 40 | 1525-0002001 | Шланг |
Загрузка ...
|
|
| 42 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 43 | 80-1701399-Б | Прокладка |
Загрузка ...
|
|
| 45 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 46 | 1221-1802016-А | Крышка |
Загрузка ...
|
|
| 47 | 8020-1802029 | Толкатель |
Загрузка ...
|
|
| 48 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 49 | 1221-1802089-А | Скоба |
Загрузка ...
|
|
| 50 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 51 | 2422-1802093 | Кожух |
Загрузка ...
|
|
| 53 | 1221-1802094-03 | Шпилька |
Загрузка ...
|
|
| 54 | 1221-1802094-04 | Шпилька |
Загрузка ...
|
|
| 56 | 86-1802102 | Заглушка |
Загрузка ...
|
|
| 59 | 1221-2401011-01 | Болт М18х60 |
Загрузка ...
|
|
| 60 | 1221-2401011-02 | Болт |
Загрузка ...
|
|
| 62 | 1522-2401016 | Прокладка |
Загрузка ...
|
|
| 63 | 2022-2401513-Б | Переходник |
Загрузка ...
|
|
| 65 | 2022-2401542-А-01 | Шланг |
Загрузка ...
|
|
| 68 | 1221-2407505 | Болт |
Загрузка ...
|
|
| 70 | 1221М-2409051 | Прокладка |
Загрузка ...
|
|
| 72 | 80Х-3407301 | Болт |
Загрузка ...
|
|
| 76 | 1221М-3502039 | Болт |
Загрузка ...
|
|
| 77 | 1221М-3502039-03 | Болт |
Загрузка ...
|
|
| 80 | 822-3503037 | Угольник ввертной |
Загрузка ...
|
|
| 82 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 86 | 70-4605036 | Болт |
Загрузка ...
|
|
| 88 | 40-4607032 | Болт |
Загрузка ...
|
|
| 90 | 3022-8100011 | Трубка |
Загрузка ...
|
|
| 93 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 95 | ПК3/8dm | Пробка |
Загрузка ...
|
|
| 100 | БолтМ16-6gх80.88.35.019 | Болт М16-6gх80.88.35.019 |
Загрузка ...
|
|
| 103 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 105 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 107 | ГайкаМ18-6Н.6.019 | Гайка М18-6Н.6.019 |
Загрузка ...
|
|
| 109 | ГайкаМ20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 110 | ШайбаС.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 112 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 114 | Шайба14.ОТ | Шайба |
Загрузка ...
|
|
| 115 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 116 | Шайба18.ОТ | Шайба 18.ОТ |
Загрузка ...
|
|
| 117 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 124 | 3710.425 | Выключатель |
Загрузка ...
|
|
| 124 | 3710.70.01 | Выключатель |
Загрузка ...
|
|
| 125 | 5000.01 | Хомут |
Загрузка ...
|
|
| 127 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 129 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 133 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
