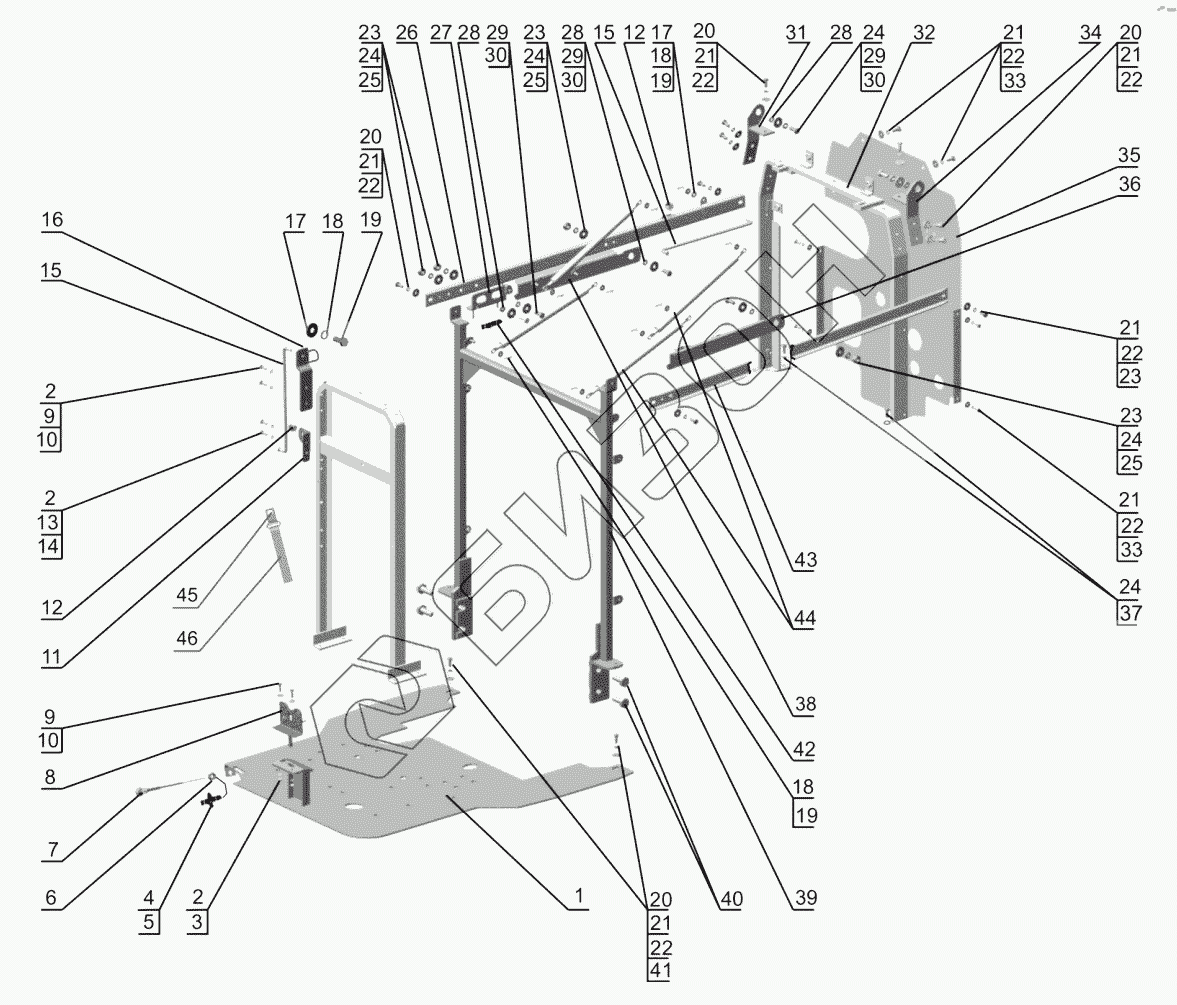

Графический каталог запасных частей к технике: МТЗ-1523.6. Облицовка
1
1
2
2
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
14
15
15
16
17
17
18
18
18
19
19
19
20
20
20
20
21
21
21
21
21
21
21
22
22
22
22
22
22
22
23
23
23
23
24
24
24
24
24
25
25
25
26
27
28
28
28
29
29
29
30
30
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2025-8400040-01 | Пластина |
Загрузка ...
|
|
| 1 | 2025-8400040 | Пластина |
Загрузка ...
|
|
| 2 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 3 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 5 | ВинтВ.М5-6gх12.58.019 | Винт В.М5-6gх12.58.019 |
Загрузка ...
|
|
| 6 | ГайкаМ12х1,25-6Н.6.019 | Гайка М12х1,25-6Н.6.019 |
Загрузка ...
|
|
| 7 | 822-8400080-03 | Трос управления |
Загрузка ...
|
|
| 8 | 80-8402410 | Замок |
Загрузка ...
|
|
| 9 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 10 | БолтМ6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 2025-8400025 | Кронштейн |
Загрузка ...
|
|
| 12 | 90-8400021 | Зажим |
Загрузка ...
|
|
| 13 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 14 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | 90-8400070-01 | Тяга |
Загрузка ...
|
|
| 16 | 2025-8400035 | Кронштейн |
Загрузка ...
|
|
| 17 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 18 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 19 | Шплинт3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 20 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 22 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 23 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 25 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 26 | 2025-8402040 | Стяжка правая |
Загрузка ...
|
|
| 27 | 2025-8402050 | Кронштейн |
Загрузка ...
|
|
| 28 | 921.3-8400077 | Втулка |
Загрузка ...
|
|
| 29 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 30 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 2025-8402070 | Завеса |
Загрузка ...
|
|
| 32 | 2025-8400050 | Стойка |
Загрузка ...
|
|
| 33 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 2025-8402070-01 | Завеса |
Загрузка ...
|
|
| 35 | 2025-8402105 | Экран |
Загрузка ...
|
|
| 36 | 2025-8402055 | Кронштейн |
Загрузка ...
|
|
| 37 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | 2025-8402055-01 | Кронштейн |
Загрузка ...
|
|
| 39 | 2025-8402030-Б | Рама |
Загрузка ...
|
|
| 40 | БолтМ16-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | 80-8402414-А | Пружина |
Загрузка ...
|
|
| 43 | 2025-8402045 | Стяжка левая |
Загрузка ...
|
|
| 44 | 687738 | Пневмоподъемник |
Загрузка ...
|
|
| 45 | 70-1115012 | Хомутик |
Загрузка ...
|
|
| 46 | 885578 | Ремень подручный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
