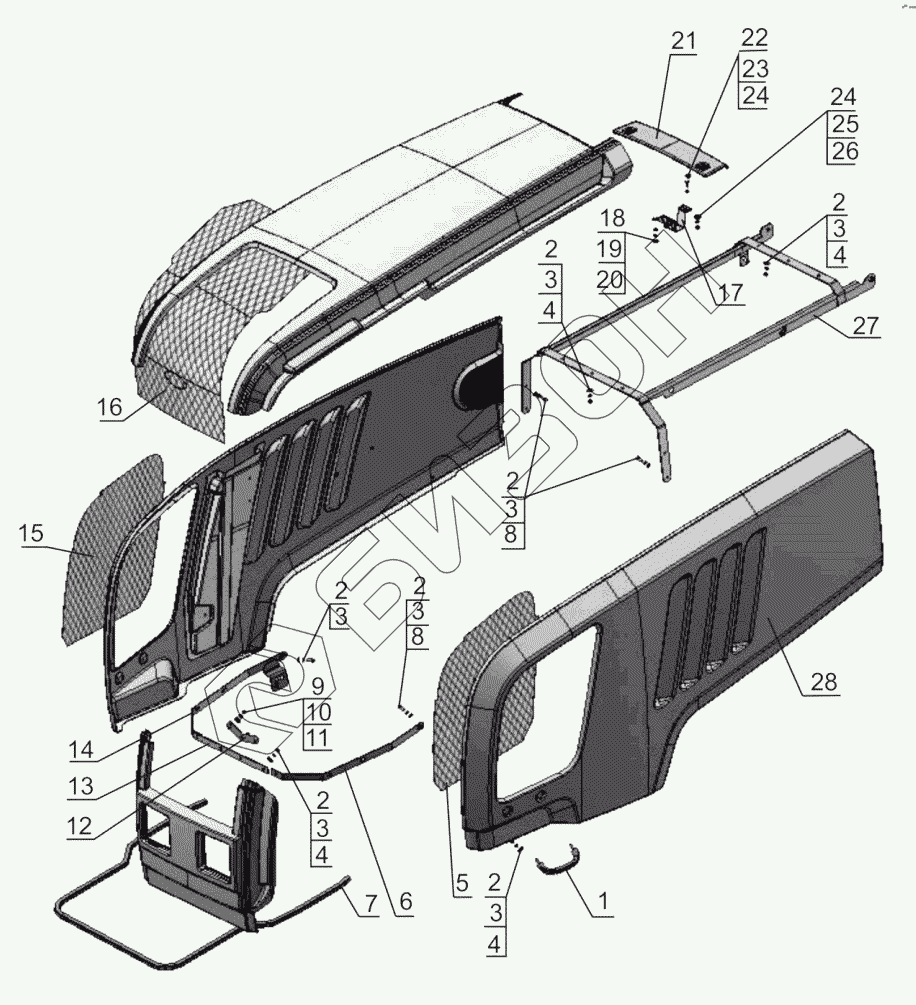

Графический каталог запасных частей к технике: МТЗ-1523.6. Облицовка
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 921.3-8402250-А | Поручень |
Загрузка ...
|
|
| 2 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 3 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 4 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | 2025-8400017 | Решетка |
Загрузка ...
|
|
| 6 | 2025-8400032-01 | Пластина |
Загрузка ...
|
|
| 7 | А37.08.045 | Уплотнитель |
Загрузка ...
|
|
| 8 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 11 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 12 | 921.3-8402095 | Фиксатор |
Загрузка ...
|
|
| 13 | 921.3-8400031 | Пластина |
Загрузка ...
|
|
| 14 | 2025-8400030 | Пластина |
Загрузка ...
|
|
| 15 | 2025-8400017-01 | Решетка |
Загрузка ...
|
|
| 16 | 2025-8401090 | Решетка |
Загрузка ...
|
|
| 17 | 950.1-8400085 | Петля |
Загрузка ...
|
|
| 18 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 20 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 8400.053 | Люк |
Загрузка ...
|
|
| 21 | 8400.053 | Люк |
Загрузка ...
|
|
| 22 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 23 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 25 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 26 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | 2025-8400020 | Каркас |
Загрузка ...
|
|
| 28 | 8400.051 | Капот |
Загрузка ...
|
|
| 28 | 8400.051 | Капот |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
