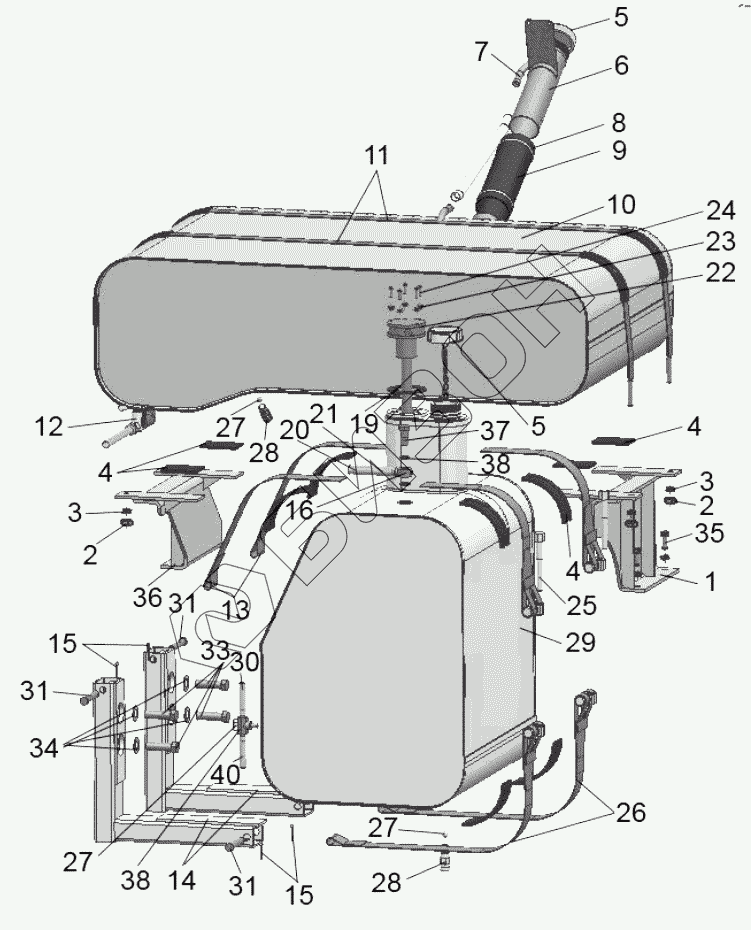

Графический каталог запасных частей к технике: МТЗ-1523.6. Топливные баки
1
2
2
3
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
19
20
21
22
23
24
25
26
27
27
27
28
28
29
30
31
31
31
33
34
35
36
37
38
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523.5-1101000 | 1523.5-1101000 | Бак топливный |
Загрузка ...
|
|
| 1 | 1522-1101080 | Кронштейн |
Загрузка ...
|
|
| 2 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 4 | ПР-43-02 | Прокладка |
Загрузка ...
|
|
| 5 | 082-1103010 | Пробка |
Загрузка ...
|
|
| 6 | 1522-1101060 | Горловина |
Загрузка ...
|
|
| 7 | 85-1101002 | Трубка |
Загрузка ...
|
|
| 8 | ХС-66 | Хомут |
Загрузка ...
|
|
| 9 | 70-1101035-Б-01 | Рукав |
Загрузка ...
|
|
| 10 | 1522-1101010-01 | Бак |
Загрузка ...
|
|
| 11 | 1522-1101090 | Хомут |
Загрузка ...
|
|
| 12 | ПП6-1-O | Кран ПП6-1-O |
Загрузка ...
|
|
| 13 | 1522-1101140-01 | Лента |
Загрузка ...
|
|
| 14 | 1522-1101118 | Прокладка |
Загрузка ...
|
|
| 15 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 16 | 3522-1101310 | Угольник |
Загрузка ...
|
|
| 19 | 1522-3806026 | Прокладка |
Загрузка ...
|
|
| 20 | 3022-1101002-01 | Топливопровод |
Загрузка ...
|
|
| 21 | 16-27 | Хомут |
Загрузка ...
|
|
| 22 | ДОТ.6804-02 | Датчик объема топлива |
Загрузка ...
|
|
| 23 | 80-1101067 | Шайба |
Загрузка ...
|
|
| 24 | ВинтВ.М5-6gх35.58.019 | Винт В.М5-6gх35.58.019 |
Загрузка ...
|
|
| 25 | 1522-1101005 | Болт |
Загрузка ...
|
|
| 26 | 1522-1101140 | Лента |
Загрузка ...
|
|
| 27 | 11,112-100 | Шарик |
Загрузка ...
|
|
| 28 | 822-1101081 | Штуцер |
Загрузка ...
|
|
| 29 | 1522.5-1101210 | Бак |
Загрузка ...
|
|
| 30 | 920-1101210-03 | Труба |
Загрузка ...
|
|
| 31 | 1522-1101125 | Палец |
Загрузка ...
|
|
| 32 | 1522-1101136-03 | Труба |
Загрузка ...
|
|
| 33 | БолтМ16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 35 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 1522-1101070 | Кронштейн |
Загрузка ...
|
|
| 37 | Д18-051 | Болт |
Загрузка ...
|
|
| 38 | РМ14 | Шайба |
Загрузка ...
|
|
| 40 | 920-1101250-01 | Топливопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
