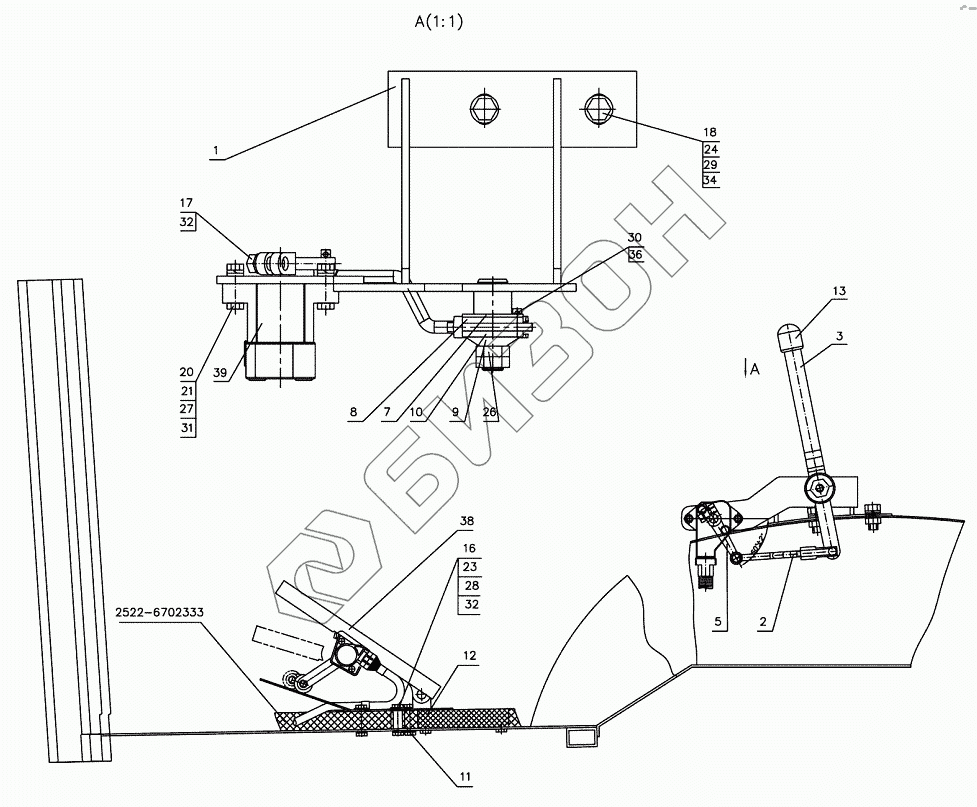

Графический каталог запасных частей к технике: МТЗ-1523.6. Управление подачей топлива
2522-6702333
1
2
3
5
7
8
9
10
11
12
13
16
17
18
20
21
23
24
26
27
28
29
30
31
32
32
34
36
38
38
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2422-1108000 | 2422-1108000 | Управление подачей топлива |
Загрузка ...
|
|
| 2522-6702333 | 2522-6702333 | Коврик |
Загрузка ...
|
|
| 1 | 2422-1108015 | Кронштейн |
Загрузка ...
|
|
| 2 | 2422-1108020 | Тяга |
Загрузка ...
|
|
| 3 | 2422-1108350 | Рукоятка |
Загрузка ...
|
|
| 5 | 3022-1108003 | Рычаг |
Загрузка ...
|
|
| 7 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 8 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 9 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 10 | 822-1108028 | Шайба |
Загрузка ...
|
|
| 11 | 2522-6702066 | Втулка |
Загрузка ...
|
|
| 12 | 2522-6702318 | Заглушка |
Загрузка ...
|
|
| 13 | А13.11.001 | Рукоятка |
Загрузка ...
|
|
| 16 | БолтМ8-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | БолтМ6-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | ГайкаМ12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | ГайкаМ14х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 27 | ШайбаС.6.01.019 | Шайба С.6.01.019 |
Загрузка ...
|
|
| 28 | ШайбаС.8.01.019 | Шайба С.8.01.019 |
Загрузка ...
|
|
| 29 | ШайбаС.12.01.019 | Шайба С.12.01.019 |
Загрузка ...
|
|
| 30 | Шплинт2х12.019 | Шплинт |
Загрузка ...
|
|
| 31 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 32 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 34 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 36 | Палец6х22 | Палец |
Загрузка ...
|
|
| 38 | EAAX-EXP0023 | Педаль электронная |
Загрузка ...
|
|
| 38 | 225360 | Педаль электронная |
Загрузка ...
|
|
| 38 | ПЭ-35-01 | Педаль электронная |
Загрузка ...
|
|
| 39 | С-01 | Сенсор ручного управления |
Загрузка ...
|
|
| 39 | EAAX-EFT1743 | Сенсор ручного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
