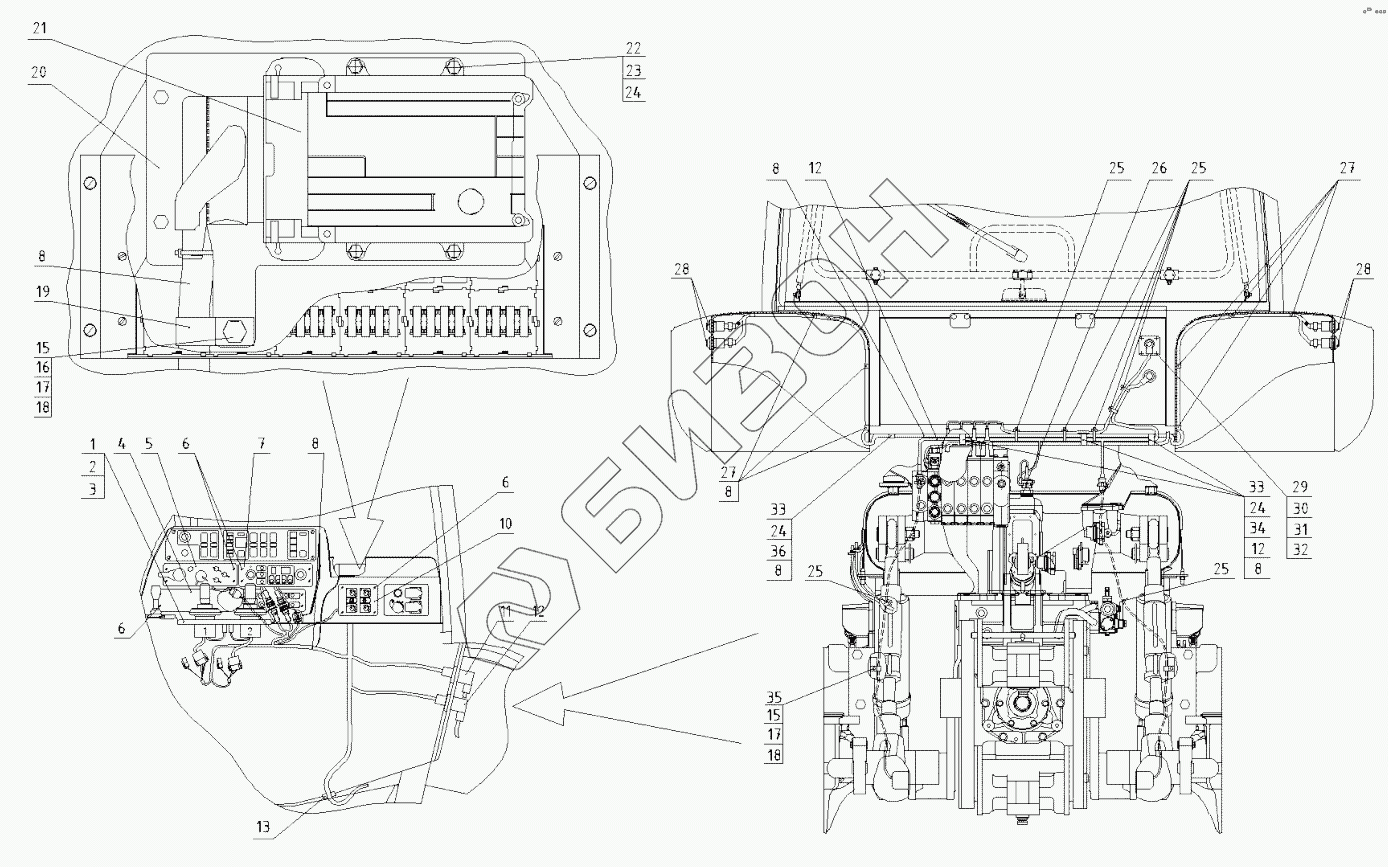

Графический каталог запасных частей к технике: МТЗ-1523.6. Управление ГНС (1523-8700600)
1
2
3
4
5
6
6
6
7
8
8
8
8
8
8
10
11
12
12
12
13
15
15
16
17
17
18
18
19
20
21
22
23
24
24
24
25
25
25
25
26
27
27
28
28
29
30
31
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523-8700600 | 1523-8700600 | Управление ГНС |
Загрузка ...
|
|
| 1 | 2522-6700018 | Шайба |
Загрузка ...
|
|
| 2 | ВинтВ2.М6-6gx30.58.05 | Винт В2.М6-6gx30.58.05 |
Загрузка ...
|
|
| 3 | 8700850.2 | Блок электронных джойстиков |
Загрузка ...
|
|
| 4 | 923-8700616 | Пластина |
Загрузка ...
|
|
| 5 | 3761.028 | Пульт управления |
Загрузка ...
|
|
| 6 | ВинтВ.М4-6gx20.58.019 | Винт В.М4-6gx20.58.019 |
Загрузка ...
|
|
| 7 | 8700850.1 | Блок электронный БПО ГНС |
Загрузка ...
|
|
| 8 | 1523-3724870-Б | Жгут |
Загрузка ...
|
|
| 10 | 3761.81 | Панель ограничения потока |
Загрузка ...
|
|
| 11 | 3522-3724871 | Жгут |
Загрузка ...
|
|
| 12 | 2422-3724895 | Жгут 2422-3724895 |
Загрузка ...
|
|
| 13 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 15 | БолтМ8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 18 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 19 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 20 | 3522-8700620 | Кронштейн |
Загрузка ...
|
|
| 21 | 3761.027 | Контроллер |
Загрузка ...
|
|
| 22 | БолтМ6-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 24 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 25 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 26 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 27 | 1221-8700022 | Хомут |
Загрузка ...
|
|
| 28 | Выключатель | Выключатель |
Загрузка ...
|
|
| 29 | ВинтВ.М3-6gx16.58.019 | Винт В.М3-6gx16.58.019 |
Загрузка ...
|
|
| 30 | ГайкаМ3-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | ШайбаС.3.01.019 | Шайба С.3.01.019 |
Загрузка ...
|
|
| 32 | Шайба3Т | Шайба |
Загрузка ...
|
|
| 33 | БолтМ6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 1321-8700019-01 | Хомут |
Загрузка ...
|
|
| 35 | 70-1115012-04 | Хомутик |
Загрузка ...
|
|
| 36 | 1321-8700019-02 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
