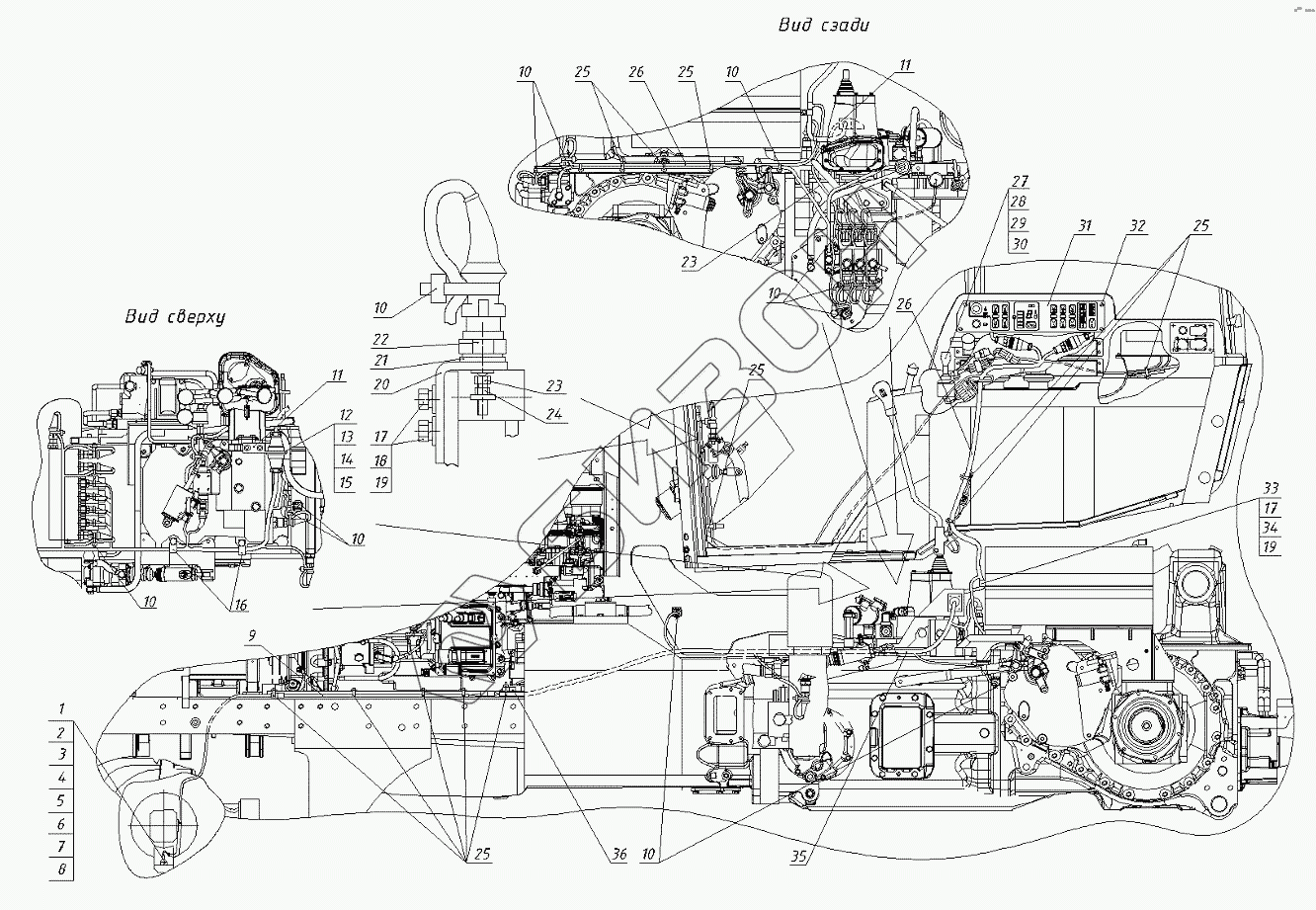

Графический каталог запасных частей к технике: МТЗ-1523.6. Управление трансмиссией (1523-8700250)
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
11
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
23
24
25
25
25
25
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523-8700250 | 1523-8700250 | Управление трансмиссией |
Загрузка ...
|
|
| 1 | 3710.71 | Выключатель с шариком разомкнутый |
Загрузка ...
|
|
| 2 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 3 | 1222-8700021 | Труба |
Загрузка ...
|
|
| 4 | 1221-8700022 | Хомут |
Загрузка ...
|
|
| 5 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 7 | 1022-3724840-В | Жгут |
Загрузка ...
|
|
| 8 | 0-0106462-1 | Колодка штыревая |
Загрузка ...
|
|
| 9 | 1523-3724836 | Жгут |
Загрузка ...
|
|
| 10 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 11 | 2422-8700211 | Кронштейн |
Загрузка ...
|
|
| 12 | 6912025 | Винт В.М3-6gx14.46.019 |
Загрузка ...
|
|
| 13 | 913001 | Гайка М3-6Н.6.019 |
Загрузка ...
|
|
| 14 | 916033 | Шайба С3.01.019 |
Загрузка ...
|
|
| 15 | 9,16001E+15 | Шайба 3Т |
Загрузка ...
|
|
| 16 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 17 | 911031 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 18 | 916053 | Шайба С 8.01.019 |
Загрузка ...
|
|
| 19 | 9,16009E+15 | Шайба 8Т |
Загрузка ...
|
|
| 20 | 2102-8700713 | Кронштейн |
Загрузка ...
|
|
| 21 | 916069 | Шайба С16.01.019 |
Загрузка ...
|
|
| 22 | 3710.71 | Выключатель с шариком разомкнутый |
Загрузка ...
|
|
| 23 | 911008 | Болт М6-6gх25.88.35.019 |
Загрузка ...
|
|
| 24 | 913011 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 25 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 26 | 37248585 | Жгут |
Загрузка ...
|
|
| 27 | 8900250.7 | Джойстик переключения передач |
Загрузка ...
|
|
| 28 | 912040 | Винт В.М4-6gх20.58.019 |
Загрузка ...
|
|
| 29 | 916035 | Шайба С4.01.019 |
Загрузка ...
|
|
| 30 | 9,16003E+15 | Шайба 4 |
Загрузка ...
|
|
| 31 | 8700250.5 | Блок электронный |
Загрузка ...
|
|
| 32 | 912081 | Винт В.М6-6gх20.58.019 |
Загрузка ...
|
|
| 33 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 34 | 913025 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 35 | 37248775 | Жгут |
Загрузка ...
|
|
| 36 | 1523-3724837 | Перемычка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
