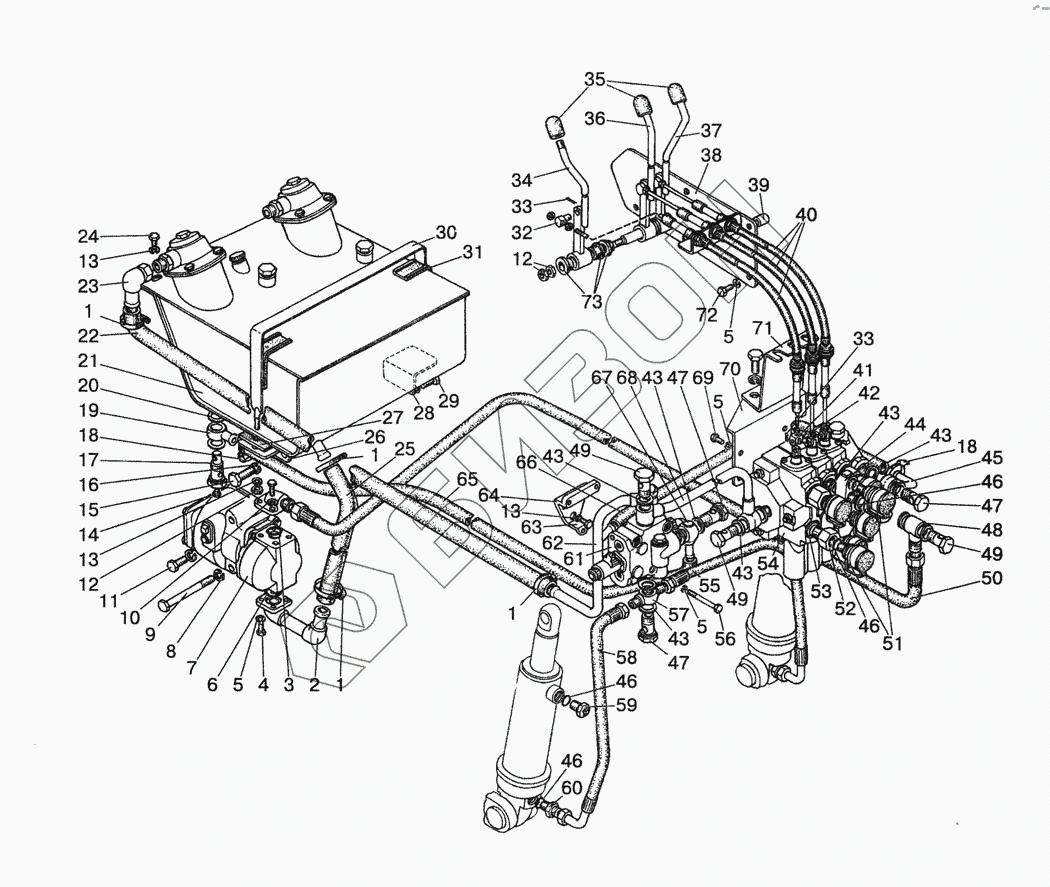

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Гидроагрегаты и арматура
1
1
1
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
43
43
43
43
44
45
46
46
46
46
47
47
47
48
49
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Norma 25-40 | Хомут |
Загрузка ...
|
|
| 2 | 1522-4607090 | Патрубок |
Загрузка ...
|
|
| 3 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 4 | М8х25 | Болт |
Загрузка ...
|
|
| 5 | ШП8 | Шайба |
Загрузка ...
|
|
| 6 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 7 | 100-4617110-01 | Привод насоса |
Загрузка ...
|
|
| 8 | ШП12 | Шайба |
Загрузка ...
|
|
| 9 | М12Х150 | Болт |
Загрузка ...
|
|
| 10 | 1522-4607020 | Патрубок |
Загрузка ...
|
|
| 11 | М12х30 | Болт |
Загрузка ...
|
|
| 12 | М10 | Гайка |
Загрузка ...
|
|
| 13 | ШП10 | Шайба |
Загрузка ...
|
|
| 14 | КГ1/4 | Пробка |
Загрузка ...
|
|
| 15 | М16х50 | Болт |
Загрузка ...
|
|
| 16 | ШП16 | Шайба |
Загрузка ...
|
|
| 17 | 1522-4607070 | Болт |
Загрузка ...
|
|
| 18 | Norma 16-25 | Хомут |
Загрузка ...
|
|
| 19 | С80-4607380 | Труба |
Загрузка ...
|
|
| 20 | 40-4607038А | Шайба |
Загрузка ...
|
|
| 21 | 1522-4608210 | Бак |
Загрузка ...
|
|
| 22 | 1522-4607062-01 | Шланг |
Загрузка ...
|
|
| 23 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 24 | М10х20 | Болт |
Загрузка ...
|
|
| 25 | 1522-4607062 | Шланг |
Загрузка ...
|
|
| 26 | 1522-4608237 | Кронштейн |
Загрузка ...
|
|
| 27 | 1522-4608234 | Прокладка |
Загрузка ...
|
|
| 28 | 1522-4608238 | Кронштейн |
Загрузка ...
|
|
| 29 | М16х32 | Болт |
Загрузка ...
|
|
| 30 | 1522-4608230 | Стяжка |
Загрузка ...
|
|
| 31 | Пр-43-02 | Уплотнитель |
Загрузка ...
|
|
| 32 | 1522-4607017 | Палец |
Загрузка ...
|
|
| 33 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 34 | 1522-4607230-02 | Рычаг |
Загрузка ...
|
|
| 35 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 36 | 1522-4607230 | Рычаг |
Загрузка ...
|
|
| 37 | 1522-4607230-01 | Рычаг |
Загрузка ...
|
|
| 38 | 1522-4607250 | Кронштейн |
Загрузка ...
|
|
| 39 | 1522-4607252 | Втулка |
Загрузка ...
|
|
| 40 | Morse L-1350 | Трос |
Загрузка ...
|
|
| 41 | 1522-4607016 | Вилка |
Загрузка ...
|
|
| 42 | С80-4607088 | Палец |
Загрузка ...
|
|
| 43 | В50-3522023 | Прокладка |
Загрузка ...
|
|
| 44 | 1522-4607018 | Плита |
Загрузка ...
|
|
| 45 | 1522-4607050 | Труба |
Загрузка ...
|
|
| 46 | 017-022-30-2-2 | Кольцо |
Загрузка ...
|
|
| 47 | 1522-4607011 | Болт |
Загрузка ...
|
|
| 48 | 1522-4607080 | Штуцер |
Загрузка ...
|
|
| 49 | 1522-4607012 | Болт |
Загрузка ...
|
|
| 50 | П80-4607120 | Рукав |
Загрузка ...
|
|
| 51 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 52 | 1522-4607019 | Штуцер |
Загрузка ...
|
|
| 53 | 024-028-25-2-2 | Кольцо |
Загрузка ...
|
|
| 54 | 528123007 | Распределитель "Бош" |
Загрузка ...
|
|
| 55 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 56 | М8х80 | Болт |
Загрузка ...
|
|
| 57 | 1522-4607078 | Угольник |
Загрузка ...
|
|
| 58 | 680-46071740-13 | Рукав |
Загрузка ...
|
|
| 59 | H036.77.000 | Сапун |
Загрузка ...
|
|
| 60 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 61 | 521220149 | Регулятор "Бош" |
Загрузка ...
|
|
| 62 | 1522-4607160 | Труба |
Загрузка ...
|
|
| 63 | М10х25 | Болт |
Загрузка ...
|
|
| 64 | 1522-4607122 | Кронштейн |
Загрузка ...
|
|
| 65 | 1522-4607061-01 | Шланг |
Загрузка ...
|
|
| 66 | 1522-4607061 | Шланг |
Загрузка ...
|
|
| 67 | 1522-4607150 | Труба |
Загрузка ...
|
|
| 68 | 1522-4607075 | Труба |
Загрузка ...
|
|
| 69 | М8х20 | Болт |
Загрузка ...
|
|
| 70 | 1522-4607121 | Кронштейн |
Загрузка ...
|
|
| 71 | 1522-4607210 | Кронштейн |
Загрузка ...
|
|
| 72 | М8х40 | Болт |
Загрузка ...
|
|
| 73 | А61.01.017 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
