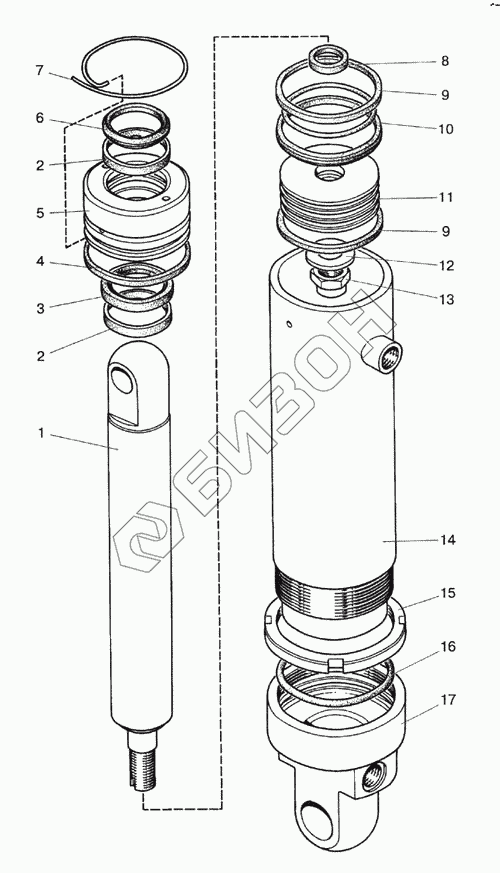

Графический каталог запасных частей к технике: МТЗ-1523 (2008). Гидроцилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
Ц90Х250-3
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
Ц90Х250-3 Ц90Х250-3 Гидроцилиндр в сборе
Загрузка ...
1 Ц90Х250.031 Шток
Загрузка ...
2 GR69.00500-Z61 Направляющая
Загрузка ...
3 RLS500500-Z04 Манжета
Загрузка ...
4 DRZS000269WUAQ3 Кольцо
Загрузка ...
5 Ц90Х250.051-01 Крышка передняя
Загрузка ...
6 WD2200500WUAQ3 Грязесъемник
Загрузка ...
7 Ц90Х250.014 Шплинт
Загрузка ...
8 OR 25-02400-N70 Кольцо
Загрузка ...
9 GR65-00900-Z61 Направляющая
Загрузка ...
10 PW4300900-WUAQ3 Уплотнение
Загрузка ...
11 Ц90Х250.032-01 Поршень
Загрузка ...
12 Ц90Х250.033 Шайба
Загрузка ...
13 HLC50-3405222 Гайка поршня
Загрузка ...
14 Ц90Х250.020 Гильза
Загрузка ...
15 Ц90Х250.012 Гайка
Загрузка ...
16 OR 30.006.00-N70 Кольцо
Загрузка ...
17 Ц90Х250.013 Крышка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
