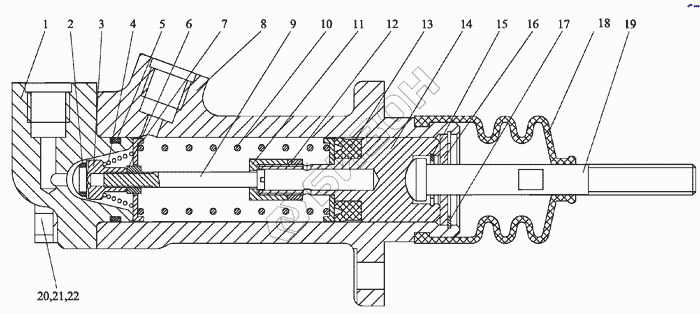

Графический каталог запасных частей к технике: МТЗ-2103. Цилиндр главный
2022-1602810
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-1602810 | 2022-1602810 | Цилиндр главный |
Загрузка ...
|
|
| 1 | 2022-1602812 | Крышка |
Загрузка ...
|
|
| 2 | 007-011-25-1-6 | Кольцо |
Загрузка ...
|
|
| 3 | 2022-1602823 | Клапан |
Загрузка ...
|
|
| 4 | 2022-1602838 | Пружина |
Загрузка ...
|
|
| 5 | 024-028-25-2-4 | Кольцо |
Загрузка ...
|
|
| 6 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 7 | 2022-1602824 | Шайба |
Загрузка ...
|
|
| 8 | 2022-1602811 | Корпус |
Загрузка ...
|
|
| 9 | 2022-1602822 | Толкатель |
Загрузка ...
|
|
| 10 | 2022-1602841 | Пружина |
Загрузка ...
|
|
| 11 | 2022-1602827 | Гайка накидная |
Загрузка ...
|
|
| 12 | 2022-1602826 | Гайка |
Загрузка ...
|
|
| 13 | N14-102 | Манжета |
Загрузка ...
|
|
| 14 | 2022-1602821 | Поршень |
Загрузка ...
|
|
| 15 | С16 | Шайба |
Загрузка ...
|
|
| 16 | С 16.01.019 | Шайба |
Загрузка ...
|
|
| 17 | С30 | Кольцо |
Загрузка ...
|
|
| 18 | 142-1602569 | Чехол |
Загрузка ...
|
|
| 19 | 2022-1602813 | Толкатель |
Загрузка ...
|
|
| 20 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | M8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 8Т | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
