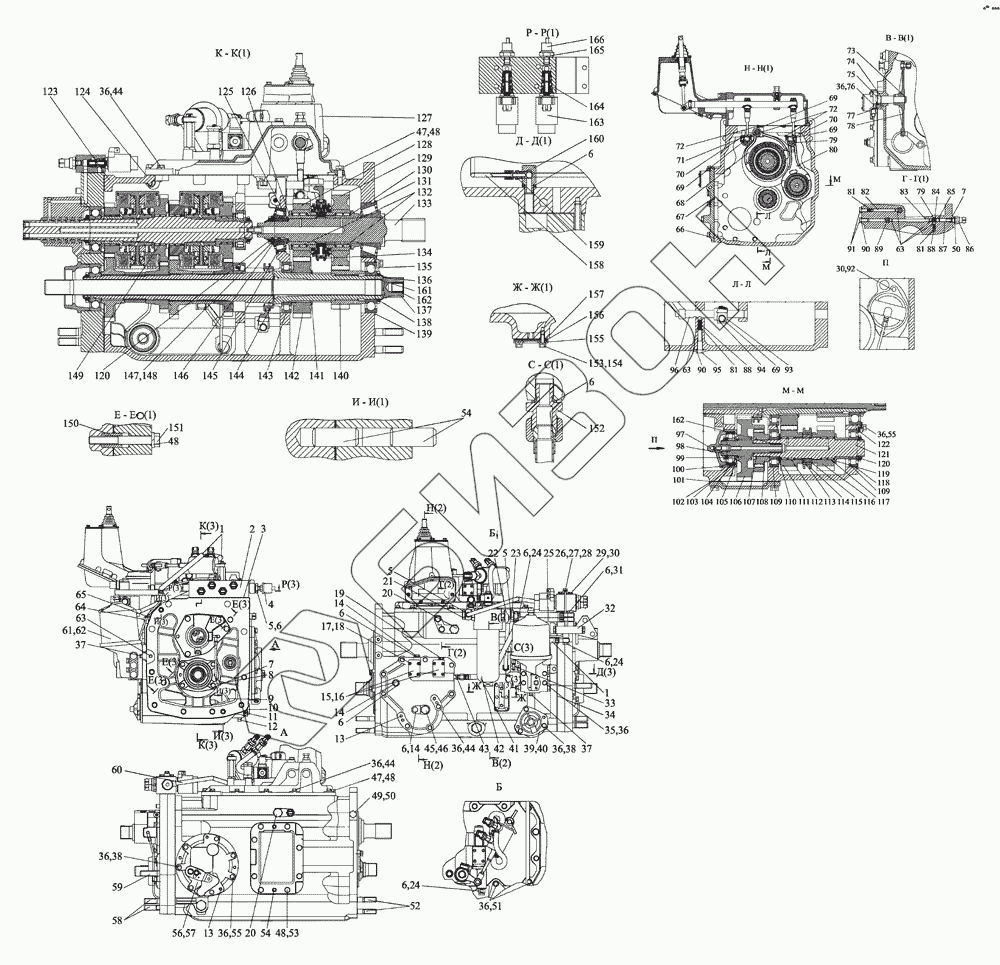

Графический каталог запасных частей к технике: МТЗ-2103. Коробка передач
2103-1700010
1
1
2
3
4
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
8
9
10
11
12
13
13
14
14
14
15
16
17
18
19
20
20
21
22
23
24
24
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
36
36
36
36
36
36
36
36
37
37
38
38
39
40
41
42
43
44
44
44
45
46
47
47
48
48
48
48
49
50
50
51
52
53
54
54
55
55
56
57
58
59
60
61
62
63
63
63
64
65
66
67
68
69
69
69
69
70
70
71
72
72
73
74
75
76
77
78
79
79
80
81
81
81
82
83
84
85
86
87
88
88
89
90
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
109
110
111
112
113
114
115
116
117
118
119
120
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
162
163
164
165
166
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-1700010 | 2103-1700010 | Коробка передач |
Загрузка ...
|
|
| 1 | 2025-1702130 | Маслопровод |
Загрузка ...
|
|
| 2 | 2025-1712010 | Распределитель |
Загрузка ...
|
|
| 3 | 2025-1702012 | Прокладка |
Загрузка ...
|
|
| 4 | ДД-20М | Датчик давления |
Загрузка ...
|
|
| 5 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 6 | 70-1115012 | Хомутик |
Загрузка ...
|
|
| 7 | 48А-3801023 | Трубка |
Загрузка ...
|
|
| 8 | 70-1115012 | Хомутик |
Загрузка ...
|
|
| 9 | 2025-1701430 | Трубопровод |
Загрузка ...
|
|
| 10 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 11 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 12 | "ПК КГ 3/8""" | Пробка |
Загрузка ...
|
|
| 13 | ШЦК 10x25 | Штифт |
Загрузка ...
|
|
| 14 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 15 | 2102-1802019 | Прокладка |
Загрузка ...
|
|
| 16 | 1221-1802012 | Крышка |
Загрузка ...
|
|
| 17 | 4598166044 | Шайба 5Т |
Загрузка ...
|
|
| 18 | B.M5-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 19 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 20 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 21 | 40-4607032 | Болт |
Загрузка ...
|
|
| 22 | 1525-4637025 | Маслопровод |
Загрузка ...
|
|
| 23 | 2822-4607051-01 | Болт |
Загрузка ...
|
|
| 24 | Д18-051 | Болт |
Загрузка ...
|
|
| 25 | 2025-1702130-01 | Маслопровод |
Загрузка ...
|
|
| 26 | 1525-4637030 | Маслопровод |
Загрузка ...
|
|
| 27 | 36-1104787 | Болт |
Загрузка ...
|
|
| 28 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 29 | M8-6gx80.88.35-019 | Болт |
Загрузка ...
|
|
| 30 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 31 | 240-1111103 | Болт |
Загрузка ...
|
|
| 32 | 2103-1701030 | Клапан защитный |
Загрузка ...
|
|
| 33 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 34 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 35 | M10-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 37 | "ПКШ кг 1/8""" | Пробка |
Загрузка ...
|
|
| 38 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | 80-1716010 | Фильтр в сборе |
Загрузка ...
|
|
| 40 | 80-1716016 | Прокладка |
Загрузка ...
|
|
| 41 | 2103-1716100 | Фильтр |
Загрузка ...
|
|
| 42 | 2022-2401530-03 | Маслопровод |
Загрузка ...
|
|
| 43 | 2022-2401515 | Штуцер |
Загрузка ...
|
|
| 44 | M10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | 85-1702050 | Поводок |
Загрузка ...
|
|
| 46 | 019-023-25-2-4 | Кольцо |
Загрузка ...
|
|
| 47 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 48 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 49 | 2025-1701531 | Пробка |
Загрузка ...
|
|
| 50 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 51 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | 2102-1701525 | Шпилька |
Загрузка ...
|
|
| 53 | M12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 55 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | 2125-1704010 | Привод насоса |
Загрузка ...
|
|
| 57 | 80-1704016 | Прокладка |
Загрузка ...
|
|
| 58 | 2025-1701525 | Шпилька |
Загрузка ...
|
|
| 59 | 2025-1701525-01 | Шпилька |
Загрузка ...
|
|
| 60 | 1525-4637020 | Маслопровод |
Загрузка ...
|
|
| 61 | 80-1737112 | Прокладка |
Загрузка ...
|
|
| 62 | 80-1737110-01 | Фильтр-распределитель |
Загрузка ...
|
|
| 63 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 64 | 1221-1737099 | Штуцер |
Загрузка ...
|
|
| 65 | 80-1701063 | Пробка |
Загрузка ...
|
|
| 66 | 80-1701399-Б | Прокладка |
Загрузка ...
|
|
| 67 | 1221-1802016 | Крышка |
Загрузка ...
|
|
| 68 | 1222-1702029 | Вилка |
Загрузка ...
|
|
| 69 | 80-1702108 | Болт |
Загрузка ...
|
|
| 70 | 85-1702045 | Поводок |
Загрузка ...
|
|
| 71 | 2022-1702037-Б | Поводок |
Загрузка ...
|
|
| 72 | 1,6-0-С | Проволока |
Загрузка ...
|
|
| 73 | С 25 | Кольцо |
Загрузка ...
|
|
| 74 | 026-030-25-2-2 | Кольцо |
Загрузка ...
|
|
| 75 | 85-1702042 | Ось |
Загрузка ...
|
|
| 76 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 77 | 85-1702043 | Пластина |
Загрузка ...
|
|
| 78 | 85-1702041 | Коромысло |
Загрузка ...
|
|
| 79 | 2022-1702035 | Поводок |
Загрузка ...
|
|
| 80 | 2022-1702027 | Вилка |
Загрузка ...
|
|
| 81 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 82 | 85-1702045 | Поводок |
Загрузка ...
|
|
| 83 | 2022-1702046 | Шток |
Загрузка ...
|
|
| 84 | 85-1702301 | Ось |
Загрузка ...
|
|
| 85 | 12,7-60 | Шарик |
Загрузка ...
|
|
| 86 | ВК12-41 | Выключатель |
Загрузка ...
|
|
| 87 | 2022-1702305 | Штифт |
Загрузка ...
|
|
| 88 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 89 | 85-1702050 | Поводок |
Загрузка ...
|
|
| 90 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 91 | M12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 92 | M8-6gx25.88.35-019 | Болт |
Загрузка ...
|
|
| 93 | 2103-1702034 | Вилка |
Загрузка ...
|
|
| 94 | 80-1702311 | Шайба |
Загрузка ...
|
|
| 95 | M12-6gx55.88.35.019 | Болт |
Загрузка ...
|
|
| 96 | 2022-1702038 | Поводок |
Загрузка ...
|
|
| 97 | 2022-1701310 | Стакан |
Загрузка ...
|
|
| 98 | 2022-1701325 | Вал |
Загрузка ...
|
|
| 99 | 2022-1701049 | Гайка |
Загрузка ...
|
|
| 100 | 2022-1701317 | Стакан |
Загрузка ...
|
|
| 101 | 2022-1701456 | Прокладка |
Загрузка ...
|
|
| 102 | 2022-1701454 | Крышка |
Загрузка ...
|
|
| 103 | SKF NUP 308 ЕС | Подшипник |
Загрузка ...
|
|
| 104 | 2022-1701306-А | Втулка |
Загрузка ...
|
|
| 105 | 2022-1701307 | Кольцо |
Загрузка ...
|
|
| 106 | 2022-1702027 | Вилка |
Загрузка ...
|
|
| 107 | С 45 | Кольцо |
Загрузка ...
|
|
| 108 | 2103-1701344 | Зубчатка |
Загрузка ...
|
|
| 109 | 692309 КМ | Подшипник |
Загрузка ...
|
|
| 110 | 2022-1701305 | Шайба |
Загрузка ...
|
|
| 111 | 2103-1701351 | Шестерня |
Загрузка ...
|
|
| 112 | 664910Е | Подшипник |
Загрузка ...
|
|
| 113 | 54-31-472 | Кольцо пружинное |
Загрузка ...
|
|
| 114 | 2022-1701343 | Муфта |
Загрузка ...
|
|
| 115 | 2022-1701352 | Втулка |
Загрузка ...
|
|
| 116 | 2103-1701361 | Шестерня |
Загрузка ...
|
|
| 117 | 664910Е | Подшипник |
Загрузка ...
|
|
| 118 | 80-1701396 | Кольцо |
Загрузка ...
|
|
| 119 | 2022-1701339-Б | Втулка |
Загрузка ...
|
|
| 120 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 121 | 2022-1701335 | Вал |
Загрузка ...
|
|
| 122 | 80-1701205 | Планка |
Загрузка ...
|
|
| 123 | 2022-1701025-Б | Корпус |
Загрузка ...
|
|
| 124 | 85-1702026 | Прокладка |
Загрузка ...
|
|
| 125 | 1522-1701350 | Втулка |
Загрузка ...
|
|
| 126 | 2025-1701349-Б | Втулка |
Загрузка ...
|
|
| 127 | 2025-1702010 | Механизм управления |
Загрузка ...
|
|
| 128 | 2025-1701314-Б | Шестерня |
Загрузка ...
|
|
| 129 | 2103-1701310-Б | Шестерня |
Загрузка ...
|
|
| 130 | 2102-1701313 | Втулка |
Загрузка ...
|
|
| 131 | 6-627613А1К | Подшипник |
Загрузка ...
|
|
| 132 | КК75х86х40Е | Подшипник |
Загрузка ...
|
|
| 133 | 1802-1701252 | Вал |
Загрузка ...
|
|
| 134 | GT-D 109/116 3.30647.3 | Синхронизатор |
Загрузка ...
|
|
| 135 | 50312А | Подшипник |
Загрузка ...
|
|
| 136 | 2103-1701241 | Вал |
Загрузка ...
|
|
| 137 | 2025-1701161 | Вал |
Загрузка ...
|
|
| 138 | 2823-1701049 | Гайка |
Загрузка ...
|
|
| 139 | 80-1701206 | Кольцо |
Загрузка ...
|
|
| 140 | 2103-1701224 | Шестерня |
Загрузка ...
|
|
| 141 | 2 С 75 | Кольцо |
Загрузка ...
|
|
| 142 | 2103-1701221 | Шестерня |
Загрузка ...
|
|
| 143 | 692215 К1М | Подшипник |
Загрузка ...
|
|
| 144 | 2103-1701184 | Муфта |
Загрузка ...
|
|
| 145 | 6-67512АШ2 | Подшипник |
Загрузка ...
|
|
| 146 | 1522-1701354 | Шайба |
Загрузка ...
|
|
| 147 | 1522-1701254 | Шайба 0,2 мм |
Загрузка ...
|
|
| 148 | 1522-1701254-01 | Шайба 0,5 мм |
Загрузка ...
|
|
| 149 | 2103-1701020 | Узел передач |
Загрузка ...
|
|
| 150 | 1222-1701071 | Штифт |
Загрузка ...
|
|
| 151 | M12-6gx100.88.35.019 | Болт |
Загрузка ...
|
|
| 152 | 1525-4637041 | Переходник |
Загрузка ...
|
|
| 153 | 4598166045 | Шайба 6Т |
Загрузка ...
|
|
| 154 | M6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 155 | 85-4608088 | Пластина |
Загрузка ...
|
|
| 156 | 85-4608087 | Указатель |
Загрузка ...
|
|
| 157 | 85-4608086-А | Прокладка |
Загрузка ...
|
|
| 158 | 80-1701420 | Трубка |
Загрузка ...
|
|
| 159 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 160 | 80-1701057 | Штуцер |
Загрузка ...
|
|
| 161 | 2022-1701192 | Втулка свертная |
Загрузка ...
|
|
| 162 | 36-1701050-А | Втулка |
Загрузка ...
|
|
| 163 | MHDRE06SK2X/20AG12C4V | Пропорциональный клапан |
Загрузка ...
|
|
| 164 | 2025-1712011 | Корпус |
Загрузка ...
|
|
| 165 | 009-012-19-1-4 | Кольцо |
Загрузка ...
|
|
| 166 | ДСДМ-М | Датчик сигнализатора давления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
