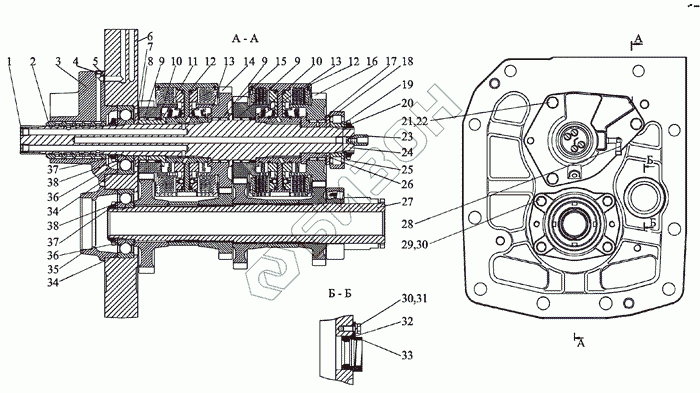

Графический каталог запасных частей к технике: МТЗ-2103. Узел передач
2103-1701020
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
34
35
36
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-1701020 | 2103-1701020 | Узел передач |
Загрузка ...
|
|
| 1 | 80-1701063 | Пробка |
Загрузка ...
|
|
| 2 | 2522-1802083 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | 2125-1712020 | Стакан |
Загрузка ...
|
|
| 4 | 80-1712063 | Пробка |
Загрузка ...
|
|
| 5 | 010-014-25-2-2 | Кольцо |
Загрузка ...
|
|
| 6 | 2025-1701034 | Плита |
Загрузка ...
|
|
| 7 | 2025-1701043 | Шайба |
Загрузка ...
|
|
| 8 | 2103-1701042 | Шестерня |
Загрузка ...
|
|
| 9 | 664514E | Подшипник |
Загрузка ...
|
|
| 10 | 2025-1701033 | Втулка |
Загрузка ...
|
|
| 11 | 2125-1701041 | Втулка |
Загрузка ...
|
|
| 12 | 2025-1701070 | Фрикцион |
Загрузка ...
|
|
| 13 | 2025-1701044 | Шайба |
Загрузка ...
|
|
| 14 | 2103-1701054 | Шестерня |
Загрузка ...
|
|
| 15 | 2103-1701048 | Шестерня |
Загрузка ...
|
|
| 16 | 2103-1701052 | Шестерня |
Загрузка ...
|
|
| 17 | 664913Е | Подшипник |
Загрузка ...
|
|
| 18 | 1222-1701049 | Шайба |
Загрузка ...
|
|
| 19 | 80-1701056 | Шайба |
Загрузка ...
|
|
| 20 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 21 | M12-6g x30.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 23 | 80-1701053 | Дроссель |
Загрузка ...
|
|
| 24 | 2125-1701032 | Вал |
Загрузка ...
|
|
| 25 | 692309КМ | Подшипник |
Загрузка ...
|
|
| 26 | 2125-1701046 | Втулка |
Загрузка ...
|
|
| 27 | 2103-1701190 | Вал промежуточный |
Загрузка ...
|
|
| 28 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 29 | M10-6g x30.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 31 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 85-1702043 | Пластина |
Загрузка ...
|
|
| 33 | 2025-1601185 | Стакан |
Загрузка ...
|
|
| 34 | 1222-1701033 | Шайба |
Загрузка ...
|
|
| 35 | 2025-1701151 | Стакан |
Загрузка ...
|
|
| 36 | SKF QJ311 | Подшипник |
Загрузка ...
|
|
| 37 | 80-1701047 | Гайка |
Загрузка ...
|
|
| 38 | Шайба | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
