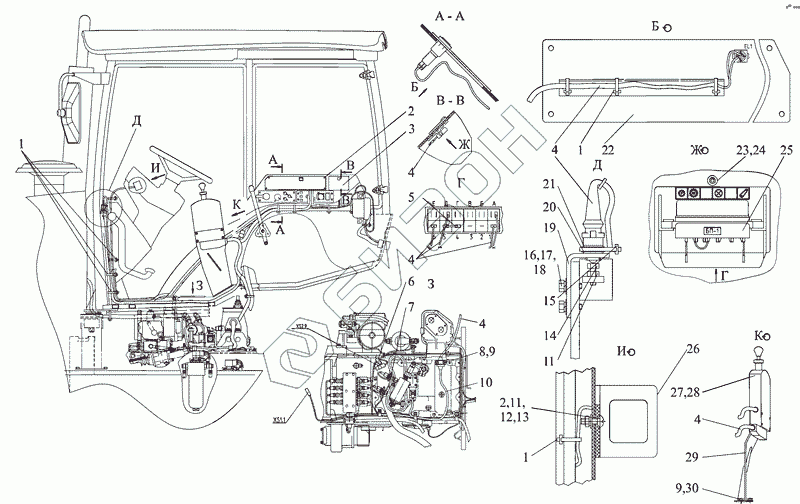

Графический каталог запасных частей к технике: МТЗ-2103. Управление переключением передач и редуктора
2103 - 8700750
1
1
1
2
2
3
4
4
4
4
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103 - 8700750 | 2103 - 8700750 | Управление переключением передач и редуктора |
Загрузка ...
|
|
| 1 | 2103-3724825 | Жгут |
Загрузка ...
|
|
| 2 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 3 | 2103-8700770 | Панель |
Загрузка ...
|
|
| 4 | 80-3805065 | Винт |
Загрузка ...
|
|
| 5 | 006-010-25-1-4 | Кольцо |
Загрузка ...
|
|
| 6 | БП-1 | Блок предохранителей |
Загрузка ...
|
|
| 7 | B.M6-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 8 | 822-3801341 | Щиток |
Загрузка ...
|
|
| 9 | 80-3724410-06 | Провод |
Загрузка ...
|
|
| 10 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 11 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 12 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 14 | 2103-3724835 | Жгут |
Загрузка ...
|
|
| 15 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 2103-8700715 | Кронштейн |
Загрузка ...
|
|
| 17 | 3761.004.1 | Блок переключения передач |
Загрузка ...
|
|
| 18 | 41 3761.004.3 | Винт |
Загрузка ...
|
|
| 19 | 43 3761.040.2 | Табло |
Загрузка ...
|
|
| 20 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | С.6.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 4598166045 | Шайба 6Т |
Загрузка ...
|
|
| 23 | M6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 25 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 27 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 28 | 2102-8700713 | Кронштейн |
Загрузка ...
|
|
| 29 | С.16.01.019 | Шайба |
Загрузка ...
|
|
| 30 | ВК12-51 | Выключатель ТУ РБ37334210.015-97 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
