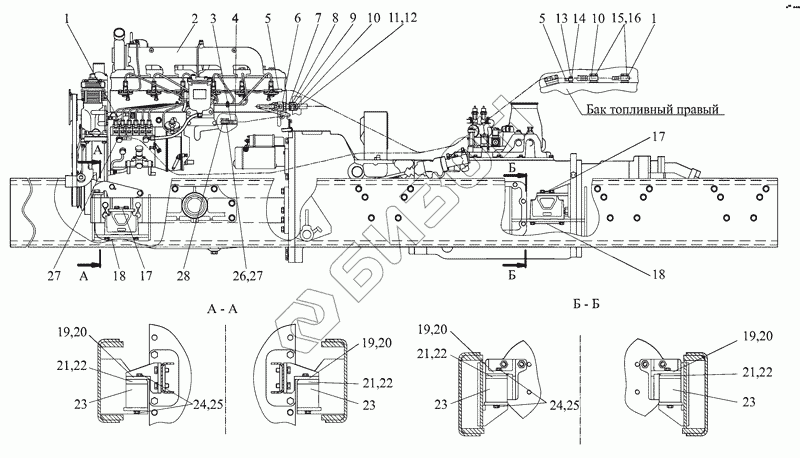

Графический каталог запасных частей к технике: МТЗ-2103. Установка силовая
2103-1001010
1
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
25
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2103-1001010 | 2103-1001010 | Установка силовая |
Загрузка ...
|
|
| 1 | 2103-1101125 | Топливопровод |
Загрузка ...
|
|
| 2 | 2103-1002010 | Агрегат силовой |
Загрузка ...
|
|
| 3 | НОРМА TORRO 12-20/9-C6W | Хомут |
Загрузка ...
|
|
| 4 | 364-1101076-02 | Рукав |
Загрузка ...
|
|
| 5 | МЛ 127-1101070 | Топливопровод сливной |
Загрузка ...
|
|
| 6 | 2103-1101115 | Кран |
Загрузка ...
|
|
| 7 | 2103-1101017 | Кронштейн |
Загрузка ...
|
|
| 8 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 4598166072 | Шайба 20ОТ |
Загрузка ...
|
|
| 10 | 2103-1101120 | Топливопровод |
Загрузка ...
|
|
| 11 | M8-6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 13 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 14 | 36-1104787 | Болт |
Загрузка ...
|
|
| 15 | 40-4607032 | Болт |
Загрузка ...
|
|
| 16 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 17 | 1,2x200 | Шплинт |
Загрузка ...
|
|
| 18 | 1,2x350 | Шплинт |
Загрузка ...
|
|
| 19 | 2102-1001011 | Пластина |
Загрузка ...
|
|
| 20 | Ш353М-1001017 | Прокладка |
Загрузка ...
|
|
| 21 | 2102-1001011-01 | Пластина |
Загрузка ...
|
|
| 22 | Ш353М-1001017-01 | Прокладка |
Загрузка ...
|
|
| 23 | 6422-1001035 | Подушка боковой опоры |
Загрузка ...
|
|
| 24 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | С 12.01.019 | Шайба |
Загрузка ...
|
|
| 26 | Д18-051 | Болт |
Загрузка ...
|
|
| 27 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 28 | Д18-050 ЗАМ | Угольник поворотный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
