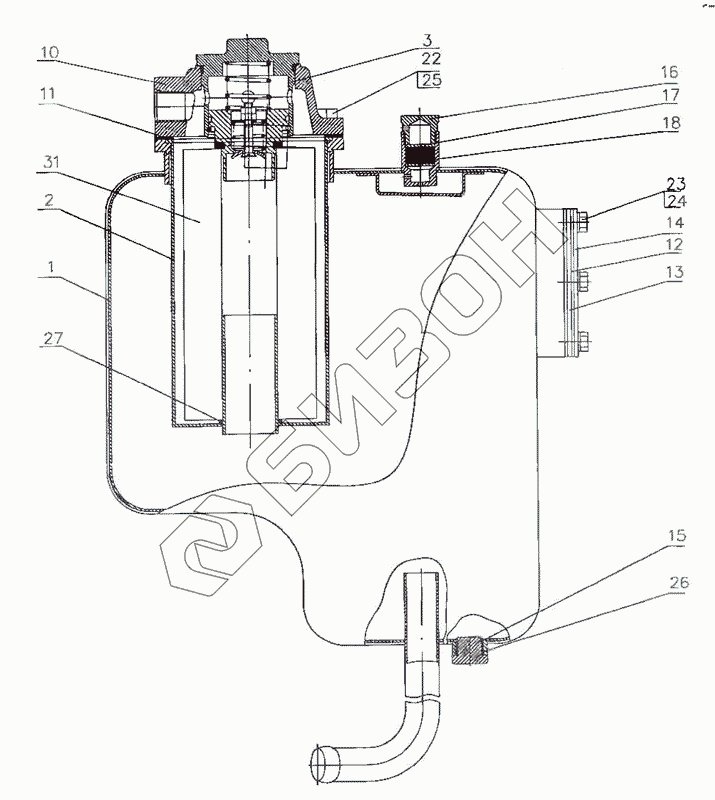

Графический каталог запасных частей к технике: МТЗ-2522. Бак
2522-3407010
1
2
3
10
11
12
13
14
15
16
17
18
22
23
24
25
26
27
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-3407010 | 2522-3407010 | Бак |
Загрузка ...
|
|
| 1 | 2522-3407020 | Корпус |
Загрузка ...
|
|
| 2 | 822-4608020-А | Корпус фильтра |
Загрузка ...
|
|
| 3 | 822-4608030 | Пробка (12-21) |
Загрузка ...
|
|
| 10 | 1522-4608211-01 | Крышка |
Загрузка ...
|
|
| 11 | 822-4608112 | Прокладка |
Загрузка ...
|
|
| 12 | 85-4608086-А | Прокладка |
Загрузка ...
|
|
| 13 | 85-4608087 | Указатель |
Загрузка ...
|
|
| 14 | 85-4608088 | Пластина |
Загрузка ...
|
|
| 15 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 16 | 50-4608059 | Пробка сапуна |
Загрузка ...
|
|
| 17 | 50-4608062 | Шайба сапуна |
Загрузка ...
|
|
| 18 | 50-4608063 | Фильтр |
Загрузка ...
|
|
| 22 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | M6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 6Т | Шайба |
Загрузка ...
|
|
| 25 | 8Т | Шайба |
Загрузка ...
|
|
| 26 | 017-022-30-2-2 | Кольцо |
Загрузка ...
|
|
| 27 | 042-050-46-2-2 | Кольцо |
Загрузка ...
|
|
| 31 | Реготмас635-1 | Элемент фильтрующий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
