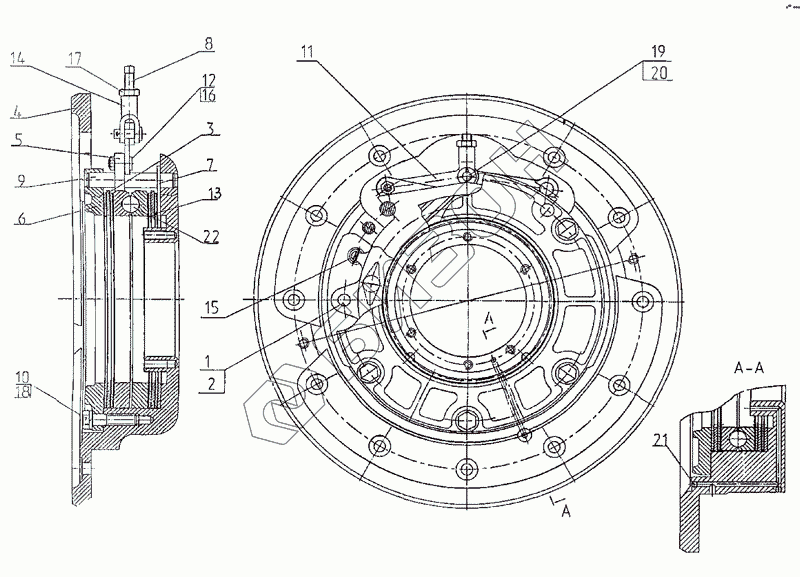

Графический каталог запасных частей к технике: МТЗ-2522. Тормоз основной
2522-3502010/010-01
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-3502030-А | 2522-3502030-А | Диски нажимные |
Загрузка ...
|
|
| 2522-3502010/010-01 | 2522-3502010/010-01 | Тормоз |
Загрузка ...
|
|
| 1 | 2522-3502032 | Палец |
Загрузка ...
|
|
| 2 | 2522-3502033 | Гайка |
Загрузка ...
|
|
| 3 | 2522-3502034 | Диск промежуточный |
Загрузка ...
|
|
| 4 | 2522-3502035 | Корпус |
Загрузка ...
|
|
| 4 | 2522-3502035-01 | Корпус |
Загрузка ...
|
|
| 5 | 2522-3502036-Б | Диск нажимной |
Загрузка ...
|
|
| 6 | 2522-3502037 | Крышка |
Загрузка ...
|
|
| 7 | 2522-3502038 | Диск опорный |
Загрузка ...
|
|
| 8 | 2522-3502039 | Тяга |
Загрузка ...
|
|
| 9 | 2522-3502041 | Палец |
Загрузка ...
|
|
| 10 | 2522-3502042 | Болт |
Загрузка ...
|
|
| 11 | 2522-3502196 | Тяга |
Загрузка ...
|
|
| 12 | 2522-3502198 | Палец |
Загрузка ...
|
|
| 13 | 2522-3502015/-01 | Диск |
Загрузка ...
|
|
| 14 | 50-3502203-01 | Вилка |
Загрузка ...
|
|
| 15 | 77.38.163 | Пружина |
Загрузка ...
|
|
| 16 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | М12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 18 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 19 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 20 | 12x32.019 | Палец |
Загрузка ...
|
|
| 21 | 7,144-60 | Шарик |
Загрузка ...
|
|
| 22 | Б22,225-100 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
