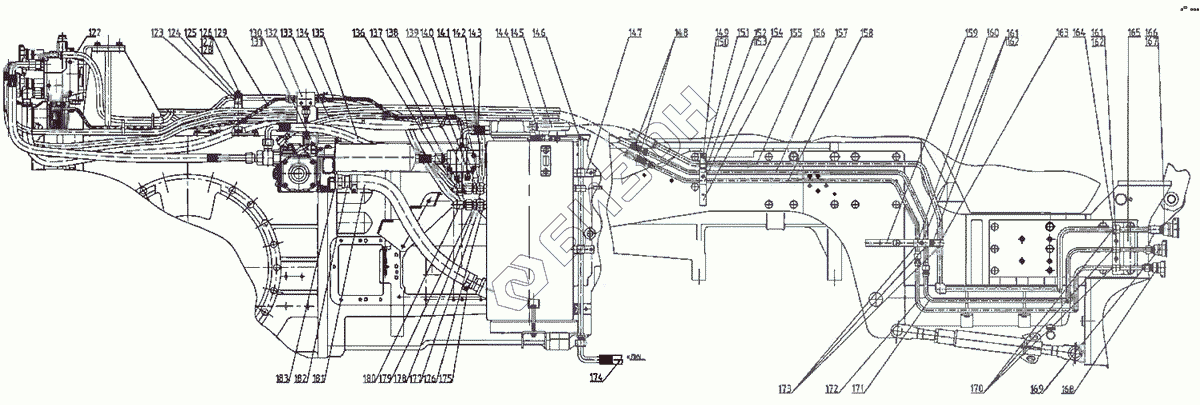

Графический каталог запасных частей к технике: МТЗ-2522. Гидроагрегаты и арматура
2822-4600010
3022-4600010
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
161
162
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2822-4600010 | 2822-4600010 | Гидросистема |
Загрузка ...
|
|
| Р763529 | Р763529 | Фильтр |
Загрузка ...
|
|
| 100.М4(40)22.01500 | 100.М4(40)22.01500 | Трос |
Загрузка ...
|
|
| 3022-4600010 | 3022-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | M16-6gx32.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 3 | 2822-4608330 | Опора |
Загрузка ...
|
|
| 4 | 2522-4608346 | Прокладка |
Загрузка ...
|
|
| 5 | M10-6gx1 10.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 8 | 20-32/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 9 | 2822-4608310 | Бак |
Загрузка ...
|
|
| 10 | 20-32/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 11 | 50-70/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 12 | 2522-4607014-01 | Шланг рукав |
Загрузка ...
|
|
| 13 | 2822-4607073 | Шланг рукав |
Загрузка ...
|
|
| 14 | 2822-4607072-01 | Шланг рукав |
Загрузка ...
|
|
| 15 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 16 | 2822-4607150 | Штуцер |
Загрузка ...
|
|
| 17 | 2822-4607074-01 | Шланг рукав |
Загрузка ...
|
|
| 18 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 19 | 2822-4604010 | Привод насоса |
Загрузка ...
|
|
| 20 | Р163323 | Фильтр |
Загрузка ...
|
|
| 21 | 0.5barRSV12SM-WD/610044 | Клапан |
Загрузка ...
|
|
| 22 | 2822-4607110 | Штуцер |
Загрузка ...
|
|
| 23 | 045-050-30-2-2 | Кольцо |
Загрузка ...
|
|
| 24 | 2822-4607120 | Штуцер |
Загрузка ...
|
|
| 25 | Р793540 | Датчик засоренности |
Загрузка ...
|
|
| 26 | Д18-051 | Болт |
Загрузка ...
|
|
| 27 | РМ14 | Шайба |
Загрузка ...
|
|
| 28 | 2822-4607076 | Шланг рукав |
Загрузка ...
|
|
| 29 | 019-023-25-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | С80-4607380 | Труба |
Загрузка ...
|
|
| 31 | 2822-4607071-Б | Штуцер |
Загрузка ...
|
|
| 32 | 40-4607032 | Болт |
Загрузка ...
|
|
| 33 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 34 | 030-034-25-L-4 | Кольцо |
Загрузка ...
|
|
| 35 | 2822-4607012 | Штуцер |
Загрузка ...
|
|
| 36 | 3022-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 37 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 38 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 39 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 40 | А61.01.017 | Втулка |
Загрузка ...
|
|
| 41 | 1522-4607017 | Палец |
Загрузка ...
|
|
| 42 | 3.2x18.019 | Шплинт |
Загрузка ...
|
|
| 43 | 50-4607082-А | Втулка |
Загрузка ...
|
|
| 44 | 2522-4607059-Б | Ось |
Загрузка ...
|
|
| 45 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 46 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | 8Т | Шайба |
Загрузка ...
|
|
| 48 | 2522-4607250-Б | Кронштейн |
Загрузка ...
|
|
| 49 | ЕААВ.303635.001 | Трос |
Загрузка ...
|
|
| 50 | M12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | 120Т | Шайба |
Загрузка ...
|
|
| 52 | 2522-4607011-Б | Кронштейн |
Загрузка ...
|
|
| 53 | РМ22 | Шайба |
Загрузка ...
|
|
| 54 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 55 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 56 | 2522-4607019 | Штуцер |
Загрузка ...
|
|
| 57 | 2522-4607018 | Плита |
Загрузка ...
|
|
| 58 | ZMS23-LSR917 001487 | Блок интегральный |
Загрузка ...
|
|
| 59 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | 8Т | Шайба |
Загрузка ...
|
|
| 61 | 3822-4607074 | Шланг рукав |
Загрузка ...
|
|
| 62 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 63 | M6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | 6Т | Шайба |
Загрузка ...
|
|
| 65 | 3022-4607125 | Угольник |
Загрузка ...
|
|
| 66 | 3022-4607033 | Шланг рукав |
Загрузка ...
|
|
| 67 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 68 | 2822-4607014 | Штуцер |
Загрузка ...
|
|
| 69 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 70 | 2522-4607013 | Штуцер |
Загрузка ...
|
|
| 71 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 72 | 2822-4607013 | Штуцер |
Загрузка ...
|
|
| 73 | РМ12 | Шайба |
Загрузка ...
|
|
| 74 | РМ14 | Шайба |
Загрузка ...
|
|
| 75 | Д18-051 | Болт |
Загрузка ...
|
|
| 76 | 2822-4607025 | Труба |
Загрузка ...
|
|
| 77 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 78 | Ф80-3407120 | Маслопровод |
Загрузка ...
|
|
| 79 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 80 | Д18-051 | Болт |
Загрузка ...
|
|
| 81 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 82 | РМ14 | Шайба |
Загрузка ...
|
|
| 83 | 680-4607140-07 | Рукав |
Загрузка ...
|
|
| 84 | 40-3405061-А | Штуцер М20х1,5 |
Загрузка ...
|
|
| 85 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 86 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 87 | 3022-4607125 | Угольник |
Загрузка ...
|
|
| 88 | 3022-4607032 | Шланг рукав |
Загрузка ...
|
|
| 89 | 1522-4607080 | Штуцер |
Загрузка ...
|
|
| 90 | 1522-4607050 | Труба |
Загрузка ...
|
|
| 91 | 1522-4608011-А | Болт |
Загрузка ...
|
|
| 92 | РМ22 | Шайба |
Загрузка ...
|
|
| 93 | M6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 94 | 6Т | Шайба |
Загрузка ...
|
|
| 95 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 96 | 2522-4607235-Б | Рычаг |
Загрузка ...
|
|
| 97 | 2522-4607230-02 | Рычаг |
Загрузка ...
|
|
| 98 | 2522-4607230-01 | Рычаг |
Загрузка ...
|
|
| 99 | 2522-4607230 | Рычаг |
Загрузка ...
|
|
| 100 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 101 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 102 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 103 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 104 | НР10-5-Х0041А3 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 105 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 106 | РМ22 | Шайба |
Загрузка ...
|
|
| 107 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 108 | РМ22 | Шайба |
Загрузка ...
|
|
| 109 | НР10-5-Х0041А0 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 110 | С80-4607380 | Труба |
Загрузка ...
|
|
| 111 | 40-4607032 | Болт |
Загрузка ...
|
|
| 112 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 113 | M10-6gx1 10.88.35.019 | Болт |
Загрузка ...
|
|
| 114 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 115 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 116 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 117 | 952-4607140-02 | Рукав |
Загрузка ...
|
|
| 118 | 2522-4607061 | Тройник |
Загрузка ...
|
|
| 119 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 120 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 121 | 2822-4608347 | Прокладка |
Загрузка ...
|
|
| 122 | 2822-4607074 | Шланг рукав |
Загрузка ...
|
|
| 123 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 124 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 125 | 3022-4607003 | Кронштейн |
Загрузка ...
|
|
| 126 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 127 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 128 | 8Т | Шайба |
Загрузка ...
|
|
| 129 | 3022-4607040 | Труба |
Загрузка ...
|
|
| 130 | M8-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 131 | 8Т | Шайба |
Загрузка ...
|
|
| 132 | 3022-4607020 | Кронштейн клапана |
Загрузка ...
|
|
| 133 | 2822-4607076-01 | Шланг рукав |
Загрузка ...
|
|
| 134 | 3022-4607030 | Труба |
Загрузка ...
|
|
| 135 | 952-4607140-03 | Рукав высокого давления |
Загрузка ...
|
|
| 136 | 3022-4607270 | Патрубок |
Загрузка ...
|
|
| 137 | 3022-4607025 | Труба |
Загрузка ...
|
|
| 138 | 3022-4607050 | Регулятор |
Загрузка ...
|
|
| 139 | 3022-4607024 | Болт |
Загрузка ...
|
|
| 140 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 141 | С80-4607380 | Труба |
Загрузка ...
|
|
| 142 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 143 | 1522В-3407100-06 | Рукав высокого давления |
Загрузка ...
|
|
| 144 | 20-32/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 145 | 3022-4607038 | Шланг рукав |
Загрузка ...
|
|
| 146 | 3022-4607005 | Труба |
Загрузка ...
|
|
| 147 | 3022-4607019 | Скоба |
Загрузка ...
|
|
| 148 | 1522В-3407100-14 | Рукав высокого давления |
Загрузка ...
|
|
| 149 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 150 | 8Т | Шайба |
Загрузка ...
|
|
| 151 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 152 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 153 | 8Т | Шайба |
Загрузка ...
|
|
| 154 | 70-3407146 | Планка |
Загрузка ...
|
|
| 155 | 3022-4607134 | Кронштейн |
Загрузка ...
|
|
| 156 | 3022-4607150 | Труба |
Загрузка ...
|
|
| 157 | 3022-4607130 | Труба |
Загрузка ...
|
|
| 158 | 3022-4607160 | Труба |
Загрузка ...
|
|
| 159 | 3022-4607136 | Кронштейн |
Загрузка ...
|
|
| 160 | 70-3407146 | Планка |
Загрузка ...
|
|
| 161 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 162 | 8Т | Шайба |
Загрузка ...
|
|
| 163 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 164 | 3022-4607133 | Волна |
Загрузка ...
|
|
| 165 | 3022-4608103 | Кронштейн |
Загрузка ...
|
|
| 166 | HP12-1-S1624 | Муфта |
Загрузка ...
|
|
| 167 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 168 | Муфта бытросоединяемая | Муфта бытросоединяемая |
Загрузка ...
|
|
| 169 | Муфта бытросоединяемая | Муфта бытросоединяемая |
Загрузка ...
|
|
| 170 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 171 | 3022-4607180 | Труба |
Загрузка ...
|
|
| 172 | 3022-4607170 | Труба |
Загрузка ...
|
|
| 173 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 174 | 1522В-3407100-13 | Рукав высокого давления |
Загрузка ...
|
|
| 175 | GBS M53/20W2 | Хомут/Clamp NORMA |
Загрузка ...
|
|
| 176 | РМ24 | Шайба |
Загрузка ...
|
|
| 177 | 2022-4607020 | Труба |
Загрузка ...
|
|
| 178 | РМ24 | Шайба |
Загрузка ...
|
|
| 179 | 3022-4607053 | Болт |
Загрузка ...
|
|
| 180 | 3022-4607260 | Патрубок |
Загрузка ...
|
|
| 181 | Рукав всасывающий армированный | Рукав всасывающий армированный |
Загрузка ...
|
|
| 182 | 2822-4607110 | Штуцер |
Загрузка ...
|
|
| 183 | 045-050-30-2-2 | Кольцо |
Загрузка ...
|
|
| 184 | 3022-4607250 | Труба |
Загрузка ...
|
|
| 185 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 186 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 187 | ZMS23-LS EHS R917004913 | Интегральный блок |
Загрузка ...
|
|
| 188 | НР10-5-Х0041А0 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 189 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| 190 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 191 | 8Т | Шайба |
Загрузка ...
|
|
| 192 | 2822-4607011 | Кронштейн |
Загрузка ...
|
|
| 193 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 194 | 2822-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 195 | 3022-4607002 | Болт |
Загрузка ...
|
|
| 196 | 040-044-25-1-6 | Кольцо |
Загрузка ...
|
|
| 197 | 3022-4607045 | Угольник |
Загрузка ...
|
|
| 198 | 3022-4607001 | Кольцо |
Загрузка ...
|
|
| 199 | Д18-051 | Болт |
Загрузка ...
|
|
| 200 | РМ14 | Шайба |
Загрузка ...
|
|
| 201 | 3022-4607035 | Труба |
Загрузка ...
|
|
| 202 | 3022-4607280 | Штуцер |
Загрузка ...
|
|
| 203 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 204 | 2822-4607076-02 | Шланг рукав |
Загрузка ...
|
|
| 205 | 2822-4607073-01 | Шланг рукав |
Загрузка ...
|
|
| 206 | 3022-4608310 | Бак |
Загрузка ...
|
|
| 207 | 3022-4607230 | Штуцер |
Загрузка ...
|
|
| 208 | РМ14 | Шайба |
Загрузка ...
|
|
| 209 | FA 4733.1 | Сапун Sofima |
Загрузка ...
|
|
| 210 | ТМ 111-12 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 211 | 3022-4607010 | Кронштейн |
Загрузка ...
|
|
| 212 | 8Т | Шайба |
Загрузка ...
|
|
| 213 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 214 | 3022-4608346 | Прокладка |
Загрузка ...
|
|
| 215 | 3022-4608330 | Опора |
Загрузка ...
|
|
| 216 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 217 | 8Т | Шайба |
Загрузка ...
|
|
| 218 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 219 | 2822-4607073 | Шланг рукав |
Загрузка ...
|
|
| 220 | HP12-1-S1624 | Муфта |
Загрузка ...
|
|
| 221 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 222 | M6-6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 223 | 6Т | Шайба |
Загрузка ...
|
|
| 224 | 1522-4607050 | Труба |
Загрузка ...
|
|
| 225 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 226 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 227 | РМ14 | Шайба |
Загрузка ...
|
|
| 228 | 1522-4607080 | Штуцер |
Загрузка ...
|
|
| 229 | 3022-4607033 | Шланг рукав |
Загрузка ...
|
|
| 230 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 231 | 22-32/9-C6W | Хомут «NORMA» |
Загрузка ...
|
|
| 232 | 3022-4608347 | Прокладка |
Загрузка ...
|
|
| 496 | 772-L-TS-40-1500 | Трос |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
