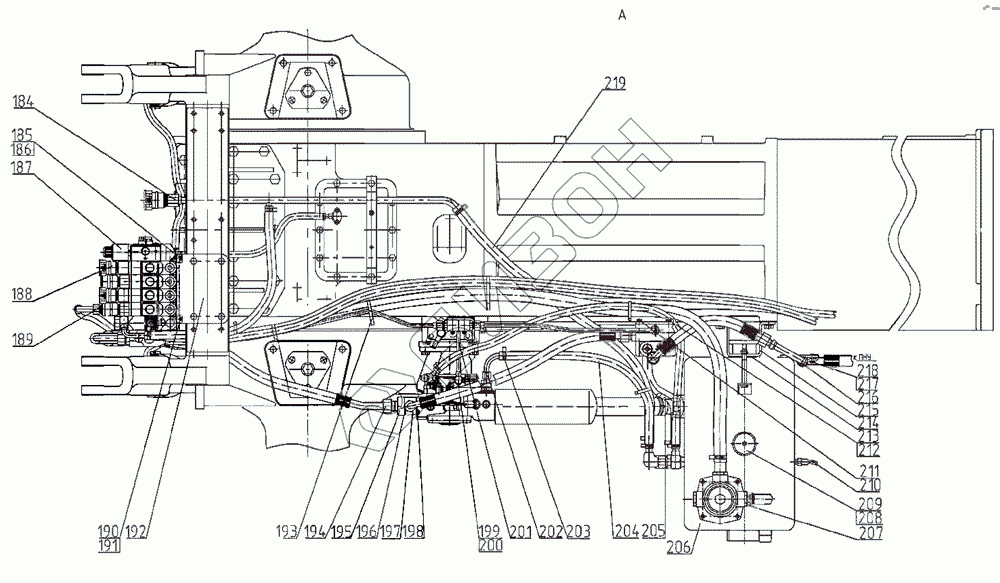

Графический каталог запасных частей к технике: МТЗ-2522. Гидроагрегаты и арматура

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2822-4600010
3022-4600010
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
Позиция на иллюстрации Заводской номер детали Название детали Цена
2822-4600010 2822-4600010 Гидросистема
Загрузка ...
Р763529 Р763529 Фильтр
Загрузка ...
100.М4(40)22.01500 100.М4(40)22.01500 Трос
Загрузка ...
3022-4600010 3022-4600010 Гидросистема
Загрузка ...
1 M16-6gx32.88.35.019 Болт
Загрузка ...
2 16ОТ Шайба ОСТ 37.001.115-75
Загрузка ...
3 2822-4608330 Опора
Загрузка ...
4 2522-4608346 Прокладка
Загрузка ...
5 M10-6gx1 10.88.35.019 Болт
Загрузка ...
6 М10-6Н.6.019 Гайка
Загрузка ...
7 10ОТ Шайба ОСТ 37.001.115-75
Загрузка ...
8 20-32/9-C6W Хомут NORMA TORRO
Загрузка ...
9 2822-4608310 Бак
Загрузка ...
10 20-32/9-C6W Хомут NORMA TORRO
Загрузка ...
11 50-70/9-C6W Хомут NORMA TORRO
Загрузка ...
12 2522-4607014-01 Шланг рукав
Загрузка ...
13 2822-4607073 Шланг рукав
Загрузка ...
14 2822-4607072-01 Шланг рукав
Загрузка ...
15 80-3723045-01 Манжета
Загрузка ...
16 2822-4607150 Штуцер
Загрузка ...
17 2822-4607074-01 Шланг рукав
Загрузка ...
18 12-20/9-C6W Хомут NORMA TORRO
Загрузка ...
19 2822-4604010 Привод насоса
Загрузка ...
20 Р163323 Фильтр
Загрузка ...
21 0.5barRSV12SM-WD/610044 Клапан
Загрузка ...
22 2822-4607110 Штуцер
Загрузка ...
23 045-050-30-2-2 Кольцо
Загрузка ...
24 2822-4607120 Штуцер
Загрузка ...
25 Р793540 Датчик засоренности
Загрузка ...
26 Д18-051 Болт
Загрузка ...
27 РМ14 Шайба
Загрузка ...
28 2822-4607076 Шланг рукав
Загрузка ...
29 019-023-25-2-2 Кольцо
Загрузка ...
30 С80-4607380 Труба
Загрузка ...
31 2822-4607071-Б Штуцер
Загрузка ...
32 40-4607032 Болт
Загрузка ...
33 РМ1/2 Шайба
Загрузка ...
34 030-034-25-L-4 Кольцо
Загрузка ...
35 2822-4607012 Штуцер
Загрузка ...
36 3022-4607140 Рукав высокого давления
Загрузка ...
37 М10-6Н.6.019 Гайка
Загрузка ...
38 С10.01.019 Шайба
Загрузка ...
39 М6-6Н.6.019 Гайка
Загрузка ...
40 А61.01.017 Втулка
Загрузка ...
41 1522-4607017 Палец
Загрузка ...
42 3.2x18.019 Шплинт
Загрузка ...
43 50-4607082-А Втулка
Загрузка ...
44 2522-4607059-Б Ось
Загрузка ...
45 С10.01.019 Шайба
Загрузка ...
46 M8-6gx25.88.35.019 Болт
Загрузка ...
47 Шайба
Загрузка ...
48 2522-4607250-Б Кронштейн
Загрузка ...
49 ЕААВ.303635.001 Трос
Загрузка ...
50 M12-6gx25.88.35.019 Болт
Загрузка ...
51 120Т Шайба
Загрузка ...
52 2522-4607011-Б Кронштейн
Загрузка ...
53 РМ22 Шайба
Загрузка ...
54 017-022-30-1-4 Кольцо
Загрузка ...
55 025-029-25-2-2 Кольцо
Загрузка ...
56 2522-4607019 Штуцер
Загрузка ...
57 2522-4607018 Плита
Загрузка ...
58 ZMS23-LSR917 001487 Блок интегральный
Загрузка ...
59 M8-6gx20.88.35.019 Болт
Загрузка ...
60 Шайба
Загрузка ...
61 3822-4607074 Шланг рукав
Загрузка ...
62 12-20/9-C6W Хомут NORMA TORRO
Загрузка ...
63 M6-6gx30.88.35.019 Болт
Загрузка ...
64 Шайба
Загрузка ...
65 3022-4607125 Угольник
Загрузка ...
66 3022-4607033 Шланг рукав
Загрузка ...
67 025-029-25-2-2 Кольцо
Загрузка ...
68 2822-4607014 Штуцер
Загрузка ...
69 025-029-25-2-2 Кольцо
Загрузка ...
70 2522-4607013 Штуцер
Загрузка ...
71 680-4607510 Патрубок
Загрузка ...
72 2822-4607013 Штуцер
Загрузка ...
73 РМ12 Шайба
Загрузка ...
74 РМ14 Шайба
Загрузка ...
75 Д18-051 Болт
Загрузка ...
76 2822-4607025 Труба
Загрузка ...
77 12-20/9-C6W Хомут NORMA TORRO
Загрузка ...
78 Ф80-3407120 Маслопровод
Загрузка ...
79 1021-4803158 Переходник
Загрузка ...
80 Д18-051 Болт
Загрузка ...
81 017-022-30-1-4 Кольцо
Загрузка ...
82 РМ14 Шайба
Загрузка ...
83 680-4607140-07 Рукав
Загрузка ...
84 40-3405061-А Штуцер М20х1,5
Загрузка ...
85 40-3405062 Гайка
Загрузка ...
86 017-022-30-1-4 Кольцо
Загрузка ...
87 3022-4607125 Угольник
Загрузка ...
88 3022-4607032 Шланг рукав
Загрузка ...
89 1522-4607080 Штуцер
Загрузка ...
90 1522-4607050 Труба
Загрузка ...
91 1522-4608011-А Болт
Загрузка ...
92 РМ22 Шайба
Загрузка ...
93 M6-6gx16.88.35.019 Болт
Загрузка ...
94 Шайба
Загрузка ...
95 А13.11.000 Рукоятка
Загрузка ...
96 2522-4607235-Б Рычаг
Загрузка ...
97 2522-4607230-02 Рычаг
Загрузка ...
98 2522-4607230-01 Рычаг
Загрузка ...
99 2522-4607230 Рычаг
Загрузка ...
100 М12-6Н.6.019 Гайка
Загрузка ...
101 12 ОТ Шайба
Загрузка ...
102 М10-6Н.6.019 Гайка
Загрузка ...
103 10 ОТ Шайба
Загрузка ...
104 НР10-5-Х0041А3 Муфта быстросоединяемая
Загрузка ...
105 1522-4607012-А Болт
Загрузка ...
106 РМ22 Шайба
Загрузка ...
107 1522-4607012-А Болт
Загрузка ...
108 РМ22 Шайба
Загрузка ...
109 НР10-5-Х0041А0 Муфта быстросоединяемая
Загрузка ...
110 С80-4607380 Труба
Загрузка ...
111 40-4607032 Болт
Загрузка ...
112 РМ1/2 Шайба
Загрузка ...
113 M10-6gx1 10.88.35.019 Болт
Загрузка ...
114 М10-6Н.6.019 Гайка
Загрузка ...
115 10 ОТ Шайба
Загрузка ...
116 12-20/9-C6W Хомут NORMA TORRO
Загрузка ...
117 952-4607140-02 Рукав
Загрузка ...
118 2522-4607061 Тройник
Загрузка ...
119 40-3405062 Гайка
Загрузка ...
120 017-022-30-1-4 Кольцо
Загрузка ...
121 2822-4608347 Прокладка
Загрузка ...
122 2822-4607074 Шланг рукав
Загрузка ...
123 70-3506027 Втулка
Загрузка ...
124 70-3407163-01 Планка
Загрузка ...
125 3022-4607003 Кронштейн
Загрузка ...
126 M8-6gx25.88.35.019 Болт
Загрузка ...
127 М8-6Н.6.019 Гайка
Загрузка ...
128 Шайба
Загрузка ...
129 3022-4607040 Труба
Загрузка ...
130 M8-6gx50.88.35.019 Болт
Загрузка ...
131 Шайба
Загрузка ...
132 3022-4607020 Кронштейн клапана
Загрузка ...
133 2822-4607076-01 Шланг рукав
Загрузка ...
134 3022-4607030 Труба
Загрузка ...
135 952-4607140-03 Рукав высокого давления
Загрузка ...
136 3022-4607270 Патрубок
Загрузка ...
137 3022-4607025 Труба
Загрузка ...
138 3022-4607050 Регулятор
Загрузка ...
139 3022-4607024 Болт
Загрузка ...
140 РМ1/2 Шайба
Загрузка ...
141 С80-4607380 Труба
Загрузка ...
142 РМ1/2 Шайба
Загрузка ...
143 1522В-3407100-06 Рукав высокого давления
Загрузка ...
144 20-32/9-C6W Хомут NORMA TORRO
Загрузка ...
145 3022-4607038 Шланг рукав
Загрузка ...
146 3022-4607005 Труба
Загрузка ...
147 3022-4607019 Скоба
Загрузка ...
148 1522В-3407100-14 Рукав высокого давления
Загрузка ...
149 M8-6gx20.88.35.019 Болт
Загрузка ...
150 Шайба
Загрузка ...
151 70-3407163-01 Планка
Загрузка ...
152 M8-6gx20.88.35.019 Болт
Загрузка ...
153 Шайба
Загрузка ...
154 70-3407146 Планка
Загрузка ...
155 3022-4607134 Кронштейн
Загрузка ...
156 3022-4607150 Труба
Загрузка ...
157 3022-4607130 Труба
Загрузка ...
158 3022-4607160 Труба
Загрузка ...
159 3022-4607136 Кронштейн
Загрузка ...
160 70-3407146 Планка
Загрузка ...
161 M8-6gx20.88.35.019 Болт
Загрузка ...
162 Шайба
Загрузка ...
163 70-3407163-01 Планка
Загрузка ...
164 3022-4607133 Волна
Загрузка ...
165 3022-4608103 Кронштейн
Загрузка ...
166 HP12-1-S1624 Муфта
Загрузка ...
167 021-024-19-2-2 Кольцо
Загрузка ...
168 Муфта бытросоединяемая Муфта бытросоединяемая
Загрузка ...
169 Муфта бытросоединяемая Муфта бытросоединяемая
Загрузка ...
170 70-3506027 Втулка
Загрузка ...
171 3022-4607180 Труба
Загрузка ...
172 3022-4607170 Труба
Загрузка ...
173 70-3506027 Втулка
Загрузка ...
174 1522В-3407100-13 Рукав высокого давления
Загрузка ...
175 GBS M53/20W2 Хомут/Clamp NORMA
Загрузка ...
176 РМ24 Шайба
Загрузка ...
177 2022-4607020 Труба
Загрузка ...
178 РМ24 Шайба
Загрузка ...
179 3022-4607053 Болт
Загрузка ...
180 3022-4607260 Патрубок
Загрузка ...
181 Рукав всасывающий армированный Рукав всасывающий армированный
Загрузка ...
182 2822-4607110 Штуцер
Загрузка ...
183 045-050-30-2-2 Кольцо
Загрузка ...
184 3022-4607250 Труба
Загрузка ...
185 M10-6gx20.88.35.019 Болт
Загрузка ...
186 10 ОТ Шайба
Загрузка ...
187 ZMS23-LS EHS R917004913 Интегральный блок
Загрузка ...
188 НР10-5-Х0041А0 Муфта быстросоединяемая
Загрузка ...
189 НР10-4МХ0041А0 Штекер
Загрузка ...
190 M8-6gx20.88.35.019 Болт
Загрузка ...
191 Шайба
Загрузка ...
192 2822-4607011 Кронштейн
Загрузка ...
193 80-3723045-01 Манжета
Загрузка ...
194 2822-4607140 Рукав высокого давления
Загрузка ...
195 3022-4607002 Болт
Загрузка ...
196 040-044-25-1-6 Кольцо
Загрузка ...
197 3022-4607045 Угольник
Загрузка ...
198 3022-4607001 Кольцо
Загрузка ...
199 Д18-051 Болт
Загрузка ...
200 РМ14 Шайба
Загрузка ...
201 3022-4607035 Труба
Загрузка ...
202 3022-4607280 Штуцер
Загрузка ...
203 12-20/9-C6W Хомут NORMA TORRO
Загрузка ...
204 2822-4607076-02 Шланг рукав
Загрузка ...
205 2822-4607073-01 Шланг рукав
Загрузка ...
206 3022-4608310 Бак
Загрузка ...
207 3022-4607230 Штуцер
Загрузка ...
208 РМ14 Шайба
Загрузка ...
209 FA 4733.1 Сапун Sofima
Загрузка ...
210 ТМ 111-12 Датчик сигнализатора температуры
Загрузка ...
211 3022-4607010 Кронштейн
Загрузка ...
212 Шайба
Загрузка ...
213 M8-6gx30.88.35.019 Болт
Загрузка ...
214 3022-4608346 Прокладка
Загрузка ...
215 3022-4608330 Опора
Загрузка ...
216 70-3506027 Втулка
Загрузка ...
217 Шайба
Загрузка ...
218 M8-6gx20.88.35.019 Болт
Загрузка ...
219 2822-4607073 Шланг рукав
Загрузка ...
220 HP12-1-S1624 Муфта
Загрузка ...
221 021-024-19-2-2 Кольцо
Загрузка ...
222 M6-6gx60.88.35.019 Болт
Загрузка ...
223 Шайба
Загрузка ...
224 1522-4607050 Труба
Загрузка ...
225 1522-4607011-А Болт
Загрузка ...
226 1522-4607012-А Болт
Загрузка ...
227 РМ14 Шайба
Загрузка ...
228 1522-4607080 Штуцер
Загрузка ...
229 3022-4607033 Шланг рукав
Загрузка ...
230 12-20/9-C6W Хомут NORMA TORRO
Загрузка ...
231 22-32/9-C6W Хомут «NORMA»
Загрузка ...
232 3022-4608347 Прокладка
Загрузка ...
496 772-L-TS-40-1500 Трос
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
