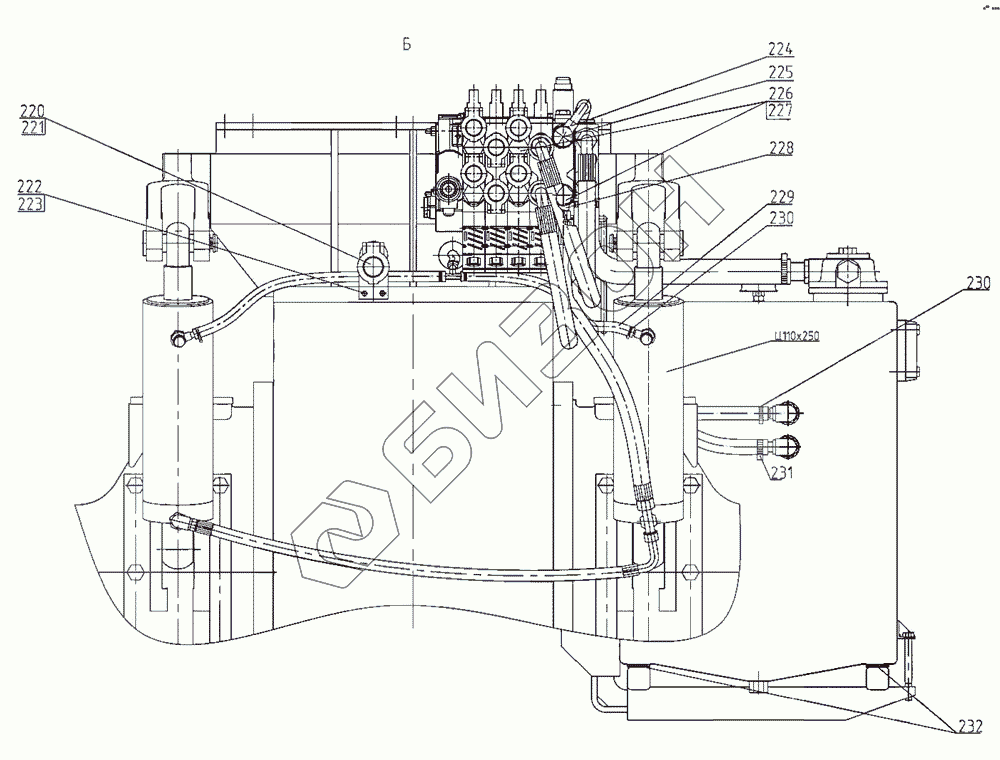

Графический каталог запасных частей к технике: МТЗ-2522. Гидроагрегаты и арматура
2822-4600010
3022-4600010
220
221
222
223
224
225
226
227
228
229
230
230
231
232
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2822-4600010 | 2822-4600010 | Гидросистема |
Загрузка ...
|
|
| Р763529 | Р763529 | Фильтр |
Загрузка ...
|
|
| 100.М4(40)22.01500 | 100.М4(40)22.01500 | Трос |
Загрузка ...
|
|
| 3022-4600010 | 3022-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | M16-6gx32.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 3 | 2822-4608330 | Опора |
Загрузка ...
|
|
| 4 | 2522-4608346 | Прокладка |
Загрузка ...
|
|
| 5 | M10-6gx1 10.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 8 | 20-32/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 9 | 2822-4608310 | Бак |
Загрузка ...
|
|
| 10 | 20-32/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 11 | 50-70/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 12 | 2522-4607014-01 | Шланг рукав |
Загрузка ...
|
|
| 13 | 2822-4607073 | Шланг рукав |
Загрузка ...
|
|
| 14 | 2822-4607072-01 | Шланг рукав |
Загрузка ...
|
|
| 15 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 16 | 2822-4607150 | Штуцер |
Загрузка ...
|
|
| 17 | 2822-4607074-01 | Шланг рукав |
Загрузка ...
|
|
| 18 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 19 | 2822-4604010 | Привод насоса |
Загрузка ...
|
|
| 20 | Р163323 | Фильтр |
Загрузка ...
|
|
| 21 | 0.5barRSV12SM-WD/610044 | Клапан |
Загрузка ...
|
|
| 22 | 2822-4607110 | Штуцер |
Загрузка ...
|
|
| 23 | 045-050-30-2-2 | Кольцо |
Загрузка ...
|
|
| 24 | 2822-4607120 | Штуцер |
Загрузка ...
|
|
| 25 | Р793540 | Датчик засоренности |
Загрузка ...
|
|
| 26 | Д18-051 | Болт |
Загрузка ...
|
|
| 27 | РМ14 | Шайба |
Загрузка ...
|
|
| 28 | 2822-4607076 | Шланг рукав |
Загрузка ...
|
|
| 29 | 019-023-25-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | С80-4607380 | Труба |
Загрузка ...
|
|
| 31 | 2822-4607071-Б | Штуцер |
Загрузка ...
|
|
| 32 | 40-4607032 | Болт |
Загрузка ...
|
|
| 33 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 34 | 030-034-25-L-4 | Кольцо |
Загрузка ...
|
|
| 35 | 2822-4607012 | Штуцер |
Загрузка ...
|
|
| 36 | 3022-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 37 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 38 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 39 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 40 | А61.01.017 | Втулка |
Загрузка ...
|
|
| 41 | 1522-4607017 | Палец |
Загрузка ...
|
|
| 42 | 3.2x18.019 | Шплинт |
Загрузка ...
|
|
| 43 | 50-4607082-А | Втулка |
Загрузка ...
|
|
| 44 | 2522-4607059-Б | Ось |
Загрузка ...
|
|
| 45 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 46 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | 8Т | Шайба |
Загрузка ...
|
|
| 48 | 2522-4607250-Б | Кронштейн |
Загрузка ...
|
|
| 49 | ЕААВ.303635.001 | Трос |
Загрузка ...
|
|
| 50 | M12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | 120Т | Шайба |
Загрузка ...
|
|
| 52 | 2522-4607011-Б | Кронштейн |
Загрузка ...
|
|
| 53 | РМ22 | Шайба |
Загрузка ...
|
|
| 54 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 55 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 56 | 2522-4607019 | Штуцер |
Загрузка ...
|
|
| 57 | 2522-4607018 | Плита |
Загрузка ...
|
|
| 58 | ZMS23-LSR917 001487 | Блок интегральный |
Загрузка ...
|
|
| 59 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | 8Т | Шайба |
Загрузка ...
|
|
| 61 | 3822-4607074 | Шланг рукав |
Загрузка ...
|
|
| 62 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 63 | M6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | 6Т | Шайба |
Загрузка ...
|
|
| 65 | 3022-4607125 | Угольник |
Загрузка ...
|
|
| 66 | 3022-4607033 | Шланг рукав |
Загрузка ...
|
|
| 67 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 68 | 2822-4607014 | Штуцер |
Загрузка ...
|
|
| 69 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 70 | 2522-4607013 | Штуцер |
Загрузка ...
|
|
| 71 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 72 | 2822-4607013 | Штуцер |
Загрузка ...
|
|
| 73 | РМ12 | Шайба |
Загрузка ...
|
|
| 74 | РМ14 | Шайба |
Загрузка ...
|
|
| 75 | Д18-051 | Болт |
Загрузка ...
|
|
| 76 | 2822-4607025 | Труба |
Загрузка ...
|
|
| 77 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 78 | Ф80-3407120 | Маслопровод |
Загрузка ...
|
|
| 79 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 80 | Д18-051 | Болт |
Загрузка ...
|
|
| 81 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 82 | РМ14 | Шайба |
Загрузка ...
|
|
| 83 | 680-4607140-07 | Рукав |
Загрузка ...
|
|
| 84 | 40-3405061-А | Штуцер М20х1,5 |
Загрузка ...
|
|
| 85 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 86 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 87 | 3022-4607125 | Угольник |
Загрузка ...
|
|
| 88 | 3022-4607032 | Шланг рукав |
Загрузка ...
|
|
| 89 | 1522-4607080 | Штуцер |
Загрузка ...
|
|
| 90 | 1522-4607050 | Труба |
Загрузка ...
|
|
| 91 | 1522-4608011-А | Болт |
Загрузка ...
|
|
| 92 | РМ22 | Шайба |
Загрузка ...
|
|
| 93 | M6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 94 | 6Т | Шайба |
Загрузка ...
|
|
| 95 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 96 | 2522-4607235-Б | Рычаг |
Загрузка ...
|
|
| 97 | 2522-4607230-02 | Рычаг |
Загрузка ...
|
|
| 98 | 2522-4607230-01 | Рычаг |
Загрузка ...
|
|
| 99 | 2522-4607230 | Рычаг |
Загрузка ...
|
|
| 100 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 101 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 102 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 103 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 104 | НР10-5-Х0041А3 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 105 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 106 | РМ22 | Шайба |
Загрузка ...
|
|
| 107 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 108 | РМ22 | Шайба |
Загрузка ...
|
|
| 109 | НР10-5-Х0041А0 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 110 | С80-4607380 | Труба |
Загрузка ...
|
|
| 111 | 40-4607032 | Болт |
Загрузка ...
|
|
| 112 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 113 | M10-6gx1 10.88.35.019 | Болт |
Загрузка ...
|
|
| 114 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 115 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 116 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 117 | 952-4607140-02 | Рукав |
Загрузка ...
|
|
| 118 | 2522-4607061 | Тройник |
Загрузка ...
|
|
| 119 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 120 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 121 | 2822-4608347 | Прокладка |
Загрузка ...
|
|
| 122 | 2822-4607074 | Шланг рукав |
Загрузка ...
|
|
| 123 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 124 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 125 | 3022-4607003 | Кронштейн |
Загрузка ...
|
|
| 126 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 127 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 128 | 8Т | Шайба |
Загрузка ...
|
|
| 129 | 3022-4607040 | Труба |
Загрузка ...
|
|
| 130 | M8-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 131 | 8Т | Шайба |
Загрузка ...
|
|
| 132 | 3022-4607020 | Кронштейн клапана |
Загрузка ...
|
|
| 133 | 2822-4607076-01 | Шланг рукав |
Загрузка ...
|
|
| 134 | 3022-4607030 | Труба |
Загрузка ...
|
|
| 135 | 952-4607140-03 | Рукав высокого давления |
Загрузка ...
|
|
| 136 | 3022-4607270 | Патрубок |
Загрузка ...
|
|
| 137 | 3022-4607025 | Труба |
Загрузка ...
|
|
| 138 | 3022-4607050 | Регулятор |
Загрузка ...
|
|
| 139 | 3022-4607024 | Болт |
Загрузка ...
|
|
| 140 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 141 | С80-4607380 | Труба |
Загрузка ...
|
|
| 142 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 143 | 1522В-3407100-06 | Рукав высокого давления |
Загрузка ...
|
|
| 144 | 20-32/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 145 | 3022-4607038 | Шланг рукав |
Загрузка ...
|
|
| 146 | 3022-4607005 | Труба |
Загрузка ...
|
|
| 147 | 3022-4607019 | Скоба |
Загрузка ...
|
|
| 148 | 1522В-3407100-14 | Рукав высокого давления |
Загрузка ...
|
|
| 149 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 150 | 8Т | Шайба |
Загрузка ...
|
|
| 151 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 152 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 153 | 8Т | Шайба |
Загрузка ...
|
|
| 154 | 70-3407146 | Планка |
Загрузка ...
|
|
| 155 | 3022-4607134 | Кронштейн |
Загрузка ...
|
|
| 156 | 3022-4607150 | Труба |
Загрузка ...
|
|
| 157 | 3022-4607130 | Труба |
Загрузка ...
|
|
| 158 | 3022-4607160 | Труба |
Загрузка ...
|
|
| 159 | 3022-4607136 | Кронштейн |
Загрузка ...
|
|
| 160 | 70-3407146 | Планка |
Загрузка ...
|
|
| 161 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 162 | 8Т | Шайба |
Загрузка ...
|
|
| 163 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 164 | 3022-4607133 | Волна |
Загрузка ...
|
|
| 165 | 3022-4608103 | Кронштейн |
Загрузка ...
|
|
| 166 | HP12-1-S1624 | Муфта |
Загрузка ...
|
|
| 167 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 168 | Муфта бытросоединяемая | Муфта бытросоединяемая |
Загрузка ...
|
|
| 169 | Муфта бытросоединяемая | Муфта бытросоединяемая |
Загрузка ...
|
|
| 170 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 171 | 3022-4607180 | Труба |
Загрузка ...
|
|
| 172 | 3022-4607170 | Труба |
Загрузка ...
|
|
| 173 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 174 | 1522В-3407100-13 | Рукав высокого давления |
Загрузка ...
|
|
| 175 | GBS M53/20W2 | Хомут/Clamp NORMA |
Загрузка ...
|
|
| 176 | РМ24 | Шайба |
Загрузка ...
|
|
| 177 | 2022-4607020 | Труба |
Загрузка ...
|
|
| 178 | РМ24 | Шайба |
Загрузка ...
|
|
| 179 | 3022-4607053 | Болт |
Загрузка ...
|
|
| 180 | 3022-4607260 | Патрубок |
Загрузка ...
|
|
| 181 | Рукав всасывающий армированный | Рукав всасывающий армированный |
Загрузка ...
|
|
| 182 | 2822-4607110 | Штуцер |
Загрузка ...
|
|
| 183 | 045-050-30-2-2 | Кольцо |
Загрузка ...
|
|
| 184 | 3022-4607250 | Труба |
Загрузка ...
|
|
| 185 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 186 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 187 | ZMS23-LS EHS R917004913 | Интегральный блок |
Загрузка ...
|
|
| 188 | НР10-5-Х0041А0 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 189 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| 190 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 191 | 8Т | Шайба |
Загрузка ...
|
|
| 192 | 2822-4607011 | Кронштейн |
Загрузка ...
|
|
| 193 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 194 | 2822-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 195 | 3022-4607002 | Болт |
Загрузка ...
|
|
| 196 | 040-044-25-1-6 | Кольцо |
Загрузка ...
|
|
| 197 | 3022-4607045 | Угольник |
Загрузка ...
|
|
| 198 | 3022-4607001 | Кольцо |
Загрузка ...
|
|
| 199 | Д18-051 | Болт |
Загрузка ...
|
|
| 200 | РМ14 | Шайба |
Загрузка ...
|
|
| 201 | 3022-4607035 | Труба |
Загрузка ...
|
|
| 202 | 3022-4607280 | Штуцер |
Загрузка ...
|
|
| 203 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 204 | 2822-4607076-02 | Шланг рукав |
Загрузка ...
|
|
| 205 | 2822-4607073-01 | Шланг рукав |
Загрузка ...
|
|
| 206 | 3022-4608310 | Бак |
Загрузка ...
|
|
| 207 | 3022-4607230 | Штуцер |
Загрузка ...
|
|
| 208 | РМ14 | Шайба |
Загрузка ...
|
|
| 209 | FA 4733.1 | Сапун Sofima |
Загрузка ...
|
|
| 210 | ТМ 111-12 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 211 | 3022-4607010 | Кронштейн |
Загрузка ...
|
|
| 212 | 8Т | Шайба |
Загрузка ...
|
|
| 213 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 214 | 3022-4608346 | Прокладка |
Загрузка ...
|
|
| 215 | 3022-4608330 | Опора |
Загрузка ...
|
|
| 216 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 217 | 8Т | Шайба |
Загрузка ...
|
|
| 218 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 219 | 2822-4607073 | Шланг рукав |
Загрузка ...
|
|
| 220 | HP12-1-S1624 | Муфта |
Загрузка ...
|
|
| 221 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 222 | M6-6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 223 | 6Т | Шайба |
Загрузка ...
|
|
| 224 | 1522-4607050 | Труба |
Загрузка ...
|
|
| 225 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 226 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 227 | РМ14 | Шайба |
Загрузка ...
|
|
| 228 | 1522-4607080 | Штуцер |
Загрузка ...
|
|
| 229 | 3022-4607033 | Шланг рукав |
Загрузка ...
|
|
| 230 | 12-20/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 231 | 22-32/9-C6W | Хомут «NORMA» |
Загрузка ...
|
|
| 232 | 3022-4608347 | Прокладка |
Загрузка ...
|
|
| 496 | 772-L-TS-40-1500 | Трос |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
