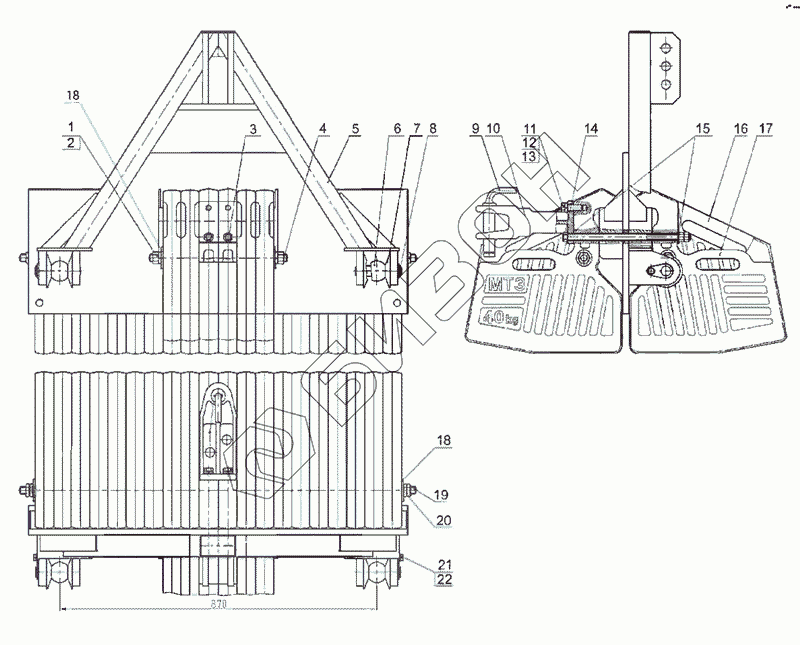

Графический каталог запасных частей к технике: МТЗ-2522. Кронштейн с грузами
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M20-6H.6.019 | Гайка |
Загрузка ...
|
|
| 2 | 4598166072 | Шайба 20ОТ |
Загрузка ...
|
|
| 3 | М18-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | 2822-4606503-01 | Шпилька |
Загрузка ...
|
|
| 5 | 2822-4606510 | Кронштейн |
Загрузка ...
|
|
| 6 | 80-4605693 | Шарнир |
Загрузка ...
|
|
| 7 | 2822-4606501 | Отбойник |
Загрузка ...
|
|
| 8 | 2822-4606505 | Палец |
Загрузка ...
|
|
| 9 | 70-4235030 | Шкворень |
Загрузка ...
|
|
| 10 | 85-4235025-Б | Проушина |
Загрузка ...
|
|
| 11 | M16-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | С 16.01.019 | Шайба |
Загрузка ...
|
|
| 13 | 4598166070 | Шайба 16ОТ |
Загрузка ...
|
|
| 14 | 2822-4606502 | Болт |
Загрузка ...
|
|
| 15 | С 18.01.019 | Шайба |
Загрузка ...
|
|
| 16 | 80-4235011-A | Груз |
Загрузка ...
|
|
| 17 | 1521-4235011-A | Груз |
Загрузка ...
|
|
| 18 | 40-3502084 | Шайба |
Загрузка ...
|
|
| 19 | 2822-4606503 | Шпилька |
Загрузка ...
|
|
| 20 | М20-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 21 | M12-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
