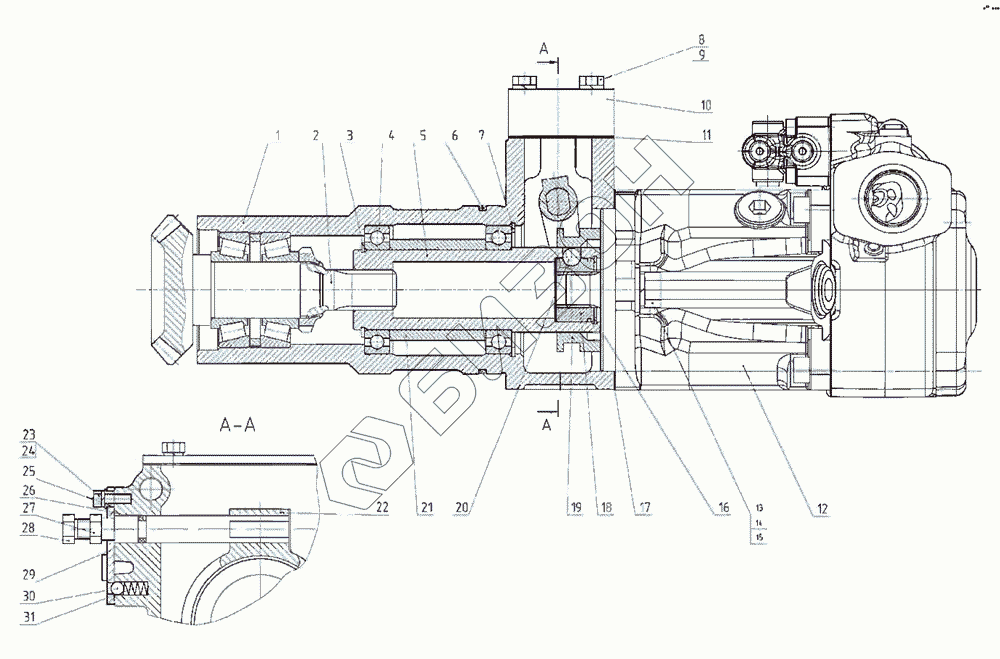

Графический каталог запасных частей к технике: МТЗ-2522. Привод насоса переменной подачи
2822-4604010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2822-4604010 | 2822-4604010 | Привод насоса |
Загрузка ...
|
|
| 1 | 2522-4604011Б-01 | Корпус |
Загрузка ...
|
|
| 2 | 2522-4604040 | Шестерня ведомая |
Загрузка ...
|
|
| 3 | 2С50 | Кольцо |
Загрузка ...
|
|
| 4 | 110 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 5 | 2522-4604012-Б | Вал |
Загрузка ...
|
|
| 6 | 099-105-36-2-2 | Кольцо |
Загрузка ...
|
|
| 7 | С80 | Кольцо |
Загрузка ...
|
|
| 8 | M8-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 8Т | Шайба |
Загрузка ...
|
|
| 10 | 2822-4637131 | Плита |
Загрузка ...
|
|
| 11 | 2522-4604016 | Прокладка |
Загрузка ...
|
|
| 12 | A10CN0 45/52R-XR07H503D-S1958 | Насос |
Загрузка ...
|
|
| 13 | M14-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | С.14.01.019 | Шайба |
Загрузка ...
|
|
| 15 | 140Т | Шайба |
Загрузка ...
|
|
| 16 | В40 | Кольцо |
Загрузка ...
|
|
| 17 | 2822-4604018 | Прокладка |
Загрузка ...
|
|
| 18 | 2822-4604013 | Втулка |
Загрузка ...
|
|
| 19 | 85-4604017 | Муфта |
Загрузка ...
|
|
| 20 | 11,112-100 | Шарик |
Загрузка ...
|
|
| 21 | 2522-4604014 | Втулка |
Загрузка ...
|
|
| 22 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 23 | M6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 6Т | Шайба |
Загрузка ...
|
|
| 25 | 822-4604019 | Втулка |
Загрузка ...
|
|
| 26 | 013-017-25-2-2 | Кольцо |
Загрузка ...
|
|
| 27 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 2522-4604020 | Рычаг |
Загрузка ...
|
|
| 30 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 31 | 80-3405044 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
