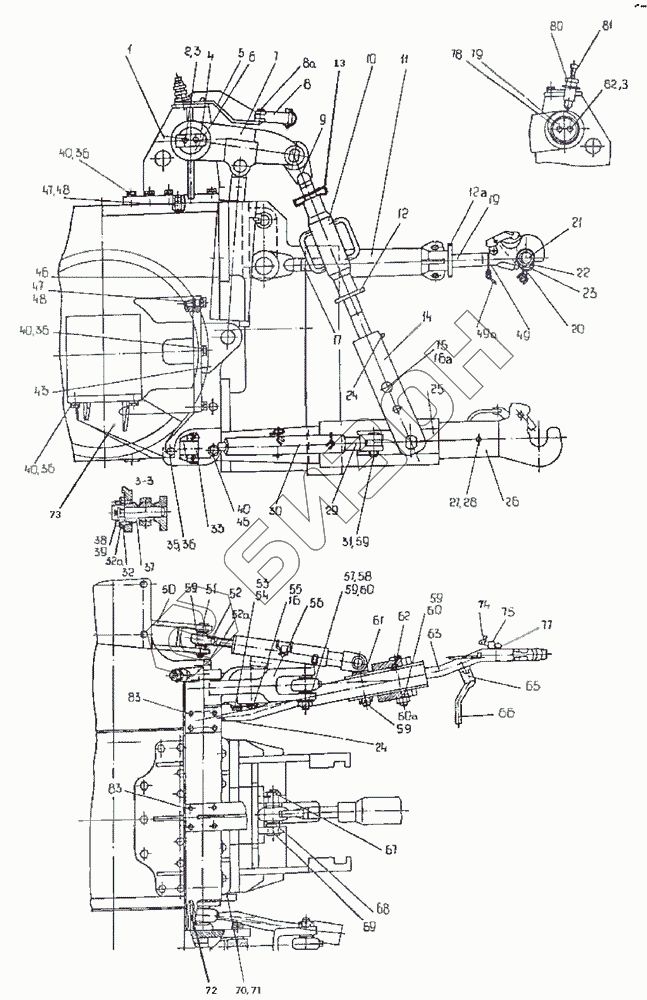

Графический каталог запасных частей к технике: МТЗ-2522. Механизм задней навески
1
2
3
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
16
17
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
35
36
36
36
36
37
38
39
40
40
40
40
43
46
47
47
48
48
49
49
49
50
51
52
52
53
54
55
56
57
58
59
59
59
59
59
60
60
60
61
62
63
65
66
67
68
69
70
71
72
73
74
75
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-4605035 | 2522-4605035 | Тяга нижняя правая |
Загрузка ...
|
|
| А61.08.001 | А61.08.001 | Цепочка |
Загрузка ...
|
|
| 2522-4605015-01 | 2522-4605015-01 | Кронштейн |
Загрузка ...
|
|
| 102-3405113 | 102-3405113 | Гайка |
Загрузка ...
|
|
| 2522-4605030 | 2522-4605030 | Тяга нижняя левая |
Загрузка ...
|
|
| 1522-4605702 | 1522-4605702 | Втулка |
Загрузка ...
|
|
| A61.07.001 | A61.07.001 | Шплинт |
Загрузка ...
|
|
| 2522-4605061 | 2522-4605061 | Контргайка |
Загрузка ...
|
|
| 2522-4605472-A | 2522-4605472-A | Ось |
Загрузка ...
|
|
| 2522-4605080 | 2522-4605080 | Вилка |
Загрузка ...
|
|
| 2522-4605060 | 2522-4605060 | Раскос |
Загрузка ...
|
|
| 2522-4605050-01 | 2522-4605050-01 | Тяга |
Загрузка ...
|
|
| 2522-4605050 | 2522-4605050 | Тяга |
Загрузка ...
|
|
| 2522-4605470-A | 2522-4605470-A | Кронштейн |
Загрузка ...
|
|
| 2522-4605090 | 2522-4605090 | Тяга верхняя |
Загрузка ...
|
|
| 2522-4605095 | 2522-4605095 | Захват |
Загрузка ...
|
|
| 1522-46005120 | 1522-46005120 | Стяжка |
Загрузка ...
|
|
| 1 | 2522-4605200 | Кронштейн |
Загрузка ...
|
|
| 2 | M12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 4 | 1522-4605024-Б | Шайба |
Загрузка ...
|
|
| 5 | 2522-4605475-A | Кронштейн |
Загрузка ...
|
|
| 6 | 2522-4605023 | Вал |
Загрузка ...
|
|
| 7 | 2522-4605021 | Рычаг |
Загрузка ...
|
|
| 8 | 2522-4605471-A | Планка |
Загрузка ...
|
|
| 9 | 2522-4605065 | Винт |
Загрузка ...
|
|
| 10 | 2522-4605075 | Труба |
Загрузка ...
|
|
| 11 | 2522-4605105 | Труба |
Загрузка ...
|
|
| 12 | 2522-4605061 | Контргайка |
Загрузка ...
|
|
| 13 | 2522-4605061-01 | Гайка |
Загрузка ...
|
|
| 14 | 2522-4605055 | Вилка |
Загрузка ...
|
|
| 15 | 2522-4605081 | Палец |
Загрузка ...
|
|
| 16 | A61.07.001 | Шплинт |
Загрузка ...
|
|
| 17 | 2522-4605065-01 | Винт |
Загрузка ...
|
|
| 19 | 2522-4605100 | Захват |
Загрузка ...
|
|
| 20 | A61.05.100 | Чека с цепочкой |
Загрузка ...
|
|
| 21 | 1220-4605593 | Палец |
Загрузка ...
|
|
| 22 | 1522-4605556 | Шарнир |
Загрузка ...
|
|
| 23 | A61.03.002 | Кольцо |
Загрузка ...
|
|
| 24 | 1,3 Ц9 xp | Масленка |
Загрузка ...
|
|
| 25 | 2522-4605040 | Тяга |
Загрузка ...
|
|
| 26 | 2522-4605050-01 | Тяга |
Загрузка ...
|
|
| 27 | M10-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 29 | 1522-4605135 | Ползун |
Загрузка ...
|
|
| 30 | 1522-4605130 | Направляющая |
Загрузка ...
|
|
| 31 | 1522-4605121 | Палец |
Загрузка ...
|
|
| 32 | 1522-4605701 | Скоба |
Загрузка ...
|
|
| 33 | 2522-4605006 | Крышка |
Загрузка ...
|
|
| 35 | 2522-4605028 | Болт |
Загрузка ...
|
|
| 36 | 20 ОТ | Шайба |
Загрузка ...
|
|
| 37 | R917000163 | Датчик силовой |
Загрузка ...
|
|
| 38 | M10-6gx35.58.019 | Винт |
Загрузка ...
|
|
| 39 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 40 | 70-4605036 | Болт |
Загрузка ...
|
|
| 43 | 2522-4605015 | Кронштейн |
Загрузка ...
|
|
| 46 | Ц110х250.010 | Цилиндр |
Загрузка ...
|
|
| 47 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 48 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 49 | 2522-4605096 | Кольцо |
Загрузка ...
|
|
| 50 | 2522-4605160-01 | Кронштейн |
Загрузка ...
|
|
| 51 | 2522-4605121 | Палец |
Загрузка ...
|
|
| 52 | 1522-4605125 | Винт |
Загрузка ...
|
|
| 53 | 1522-4605009 | Палец |
Загрузка ...
|
|
| 54 | 5x50.019 | Шплинт |
Загрузка ...
|
|
| 55 | 2522-4605033 | Палец |
Загрузка ...
|
|
| 56 | 2522-4605021-01 | Рычаг |
Загрузка ...
|
|
| 57 | 2522-4605091-01 | Втулка |
Загрузка ...
|
|
| 58 | 2522-4605008 | Палец |
Загрузка ...
|
|
| 59 | 5x45.019 | Шплинт |
Загрузка ...
|
|
| 60 | А04.02.020 | Гайка |
Загрузка ...
|
|
| 61 | 2522-4605034 | Проушина |
Загрузка ...
|
|
| 62 | 2522-4605008-01 | Палец |
Загрузка ...
|
|
| 63 | 2522-4605050 | Тяга |
Загрузка ...
|
|
| 65 | 1522-4605038 | Проушина |
Загрузка ...
|
|
| 66 | 090243 | Штанга |
Загрузка ...
|
|
| 67 | А61.05.100-05 | Чека |
Загрузка ...
|
|
| 68 | 2522-4605091 | Втулка |
Загрузка ...
|
|
| 69 | 2522-4605036 | Палец |
Загрузка ...
|
|
| 70 | 2522-4605029 | Прокладка |
Загрузка ...
|
|
| 71 | 2522-4605029-01 | Прокладка |
Загрузка ...
|
|
| 72 | 2522-4605007 | Втулка |
Загрузка ...
|
|
| 73 | 2522-4605160 | Кронштейн |
Загрузка ...
|
|
| 74 | А61.08.001 | Цепочка |
Загрузка ...
|
|
| 75 | 2522-4605155 | Чека |
Загрузка ...
|
|
| 77 | 2522-4605052 | Скоба |
Загрузка ...
|
|
| 78 | 2522-4605026 | Эксцентрик |
Загрузка ...
|
|
| 79 | 2522-4605027 | Шайба |
Загрузка ...
|
|
| 80 | 1522-4605149 | Гайка |
Загрузка ...
|
|
| 81 | R917001941 | Датчик позиционный |
Загрузка ...
|
|
| 82 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 83 | M12-6gx25.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
