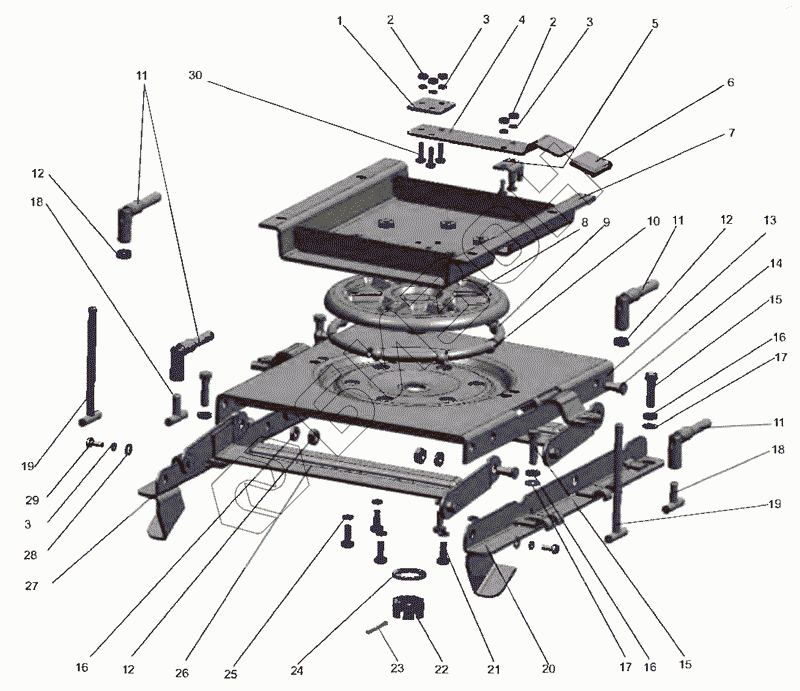

Графический каталог запасных частей к технике: МТЗ-2522. Механизм реверса
2522-6807000-01
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
15
16
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-6807000-01 | 2522-6807000-01 | Механизм реверса |
Загрузка ...
|
|
| 1 | 80В-6804104 | Накладка |
Загрузка ...
|
|
| 2 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | 6Т | Шайба |
Загрузка ...
|
|
| 4 | 80В-6807009-Б | Рычаг |
Загрузка ...
|
|
| 5 | 1522-6807101 | Стопор |
Загрузка ...
|
|
| 6 | 80В-6804066 | Накладка |
Загрузка ...
|
|
| 7 | 1522-6807160 | Панель |
Загрузка ...
|
|
| 8 | 80В-6807070 | Диск |
Загрузка ...
|
|
| 9 | 80-1716041 | Пружина |
Загрузка ...
|
|
| 10 | 15,081-100 | Шарик |
Загрузка ...
|
|
| 11 | 80В-6807040 | Зажим |
Загрузка ...
|
|
| 12 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | 2522-6807020 | Панель |
Загрузка ...
|
|
| 14 | 2522-6807001 | Ось |
Загрузка ...
|
|
| 15 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 17 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 80В-6807050 | Винт |
Загрузка ...
|
|
| 19 | 1522-6807150 | Винт |
Загрузка ...
|
|
| 20 | 2522-6807010 | Кронштейн левый |
Загрузка ...
|
|
| 21 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | А04.02.020 | Гайка |
Загрузка ...
|
|
| 23 | 5x45.019 | Шплинт |
Загрузка ...
|
|
| 24 | С 27.01.019 | Шайба |
Загрузка ...
|
|
| 25 | 8Т | Шайба |
Загрузка ...
|
|
| 26 | 2522-6807040 | Шатун |
Загрузка ...
|
|
| 27 | 2522-6807010-01 | Кронштейн правый |
Загрузка ...
|
|
| 28 | С 6.01.019 | Шайба |
Загрузка ...
|
|
| 29 | M6-6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | M6-6gx20.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
