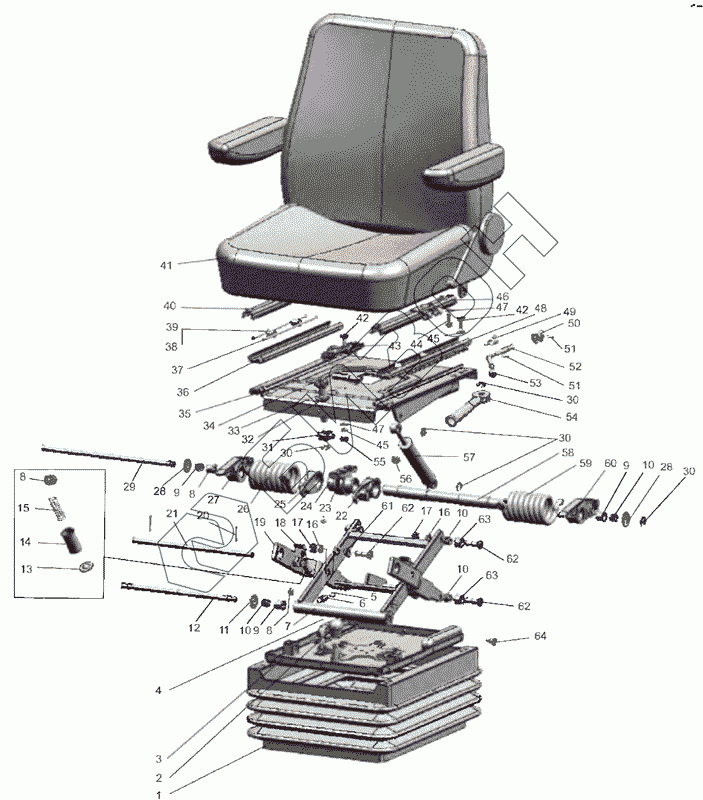

Графический каталог запасных частей к технике: МТЗ-2522. Сиденье оператора
80-6800010-01
80-6800010
1
2
3
4
5
6
7
8
8
8
9
9
9
10
10
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
45
46
47
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
62
62
63
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-6800010-01 | 80-6800010-01 | Сиденье |
Загрузка ...
|
|
| 80-6800010 | 80-6800010 | Сиденье |
Загрузка ...
|
|
| 1 | 80В-6800108 | Чехол |
Загрузка ...
|
|
| 2 | А61.01.014 | Рукоятка |
Загрузка ...
|
|
| 3 | 80В-6801560 | Основание |
Загрузка ...
|
|
| 4 | 80В-6801240 | Трос |
Загрузка ...
|
|
| 5 | B.M5-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 6 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 7 | 80В-6801590-Б | Рамка |
Загрузка ...
|
|
| 8 | 80В-6801521 | Упор |
Загрузка ...
|
|
| 9 | 80В-6801512 | Втулка |
Загрузка ...
|
|
| 10 | К12х16х13Е | Подшипник |
Загрузка ...
|
|
| 11 | 80В-6801033-01 | Шайба |
Загрузка ...
|
|
| 12 | 80В-6801508 | Ось |
Загрузка ...
|
|
| 13 | 80В-6801519 | Пята |
Загрузка ...
|
|
| 14 | 80В-6801518 | Гильза |
Загрузка ...
|
|
| 15 | 80В-6801530-Б | Пружина |
Загрузка ...
|
|
| 16 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 17 | М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 18 | 80В-6801581 | Собачка |
Загрузка ...
|
|
| 19 | 80В-6801570 | Рамка |
Загрузка ...
|
|
| 20 | 4x22.019 | Шплинт |
Загрузка ...
|
|
| 21 | 80В-6801012 | Ось |
Загрузка ...
|
|
| 22 | 80В-6801004-01 | Крюк |
Загрузка ...
|
|
| 23 | 80В-6801001 | Кронштейн |
Загрузка ...
|
|
| 24 | 80В-6801003 | Ось |
Загрузка ...
|
|
| 25 | 80В-6801004 | Крюк |
Загрузка ...
|
|
| 26 | 80В-6801002 | Пружина |
Загрузка ...
|
|
| 27 | 80В-6801507 | Сектор |
Загрузка ...
|
|
| 28 | 80В-6801033 | Шайба |
Загрузка ...
|
|
| 29 | 80В-6801506 | Ось |
Загрузка ...
|
|
| 30 | 70-6801307 | Шайба |
Загрузка ...
|
|
| 31 | 80В-6801023 | Гайка |
Загрузка ...
|
|
| 32 | 80В-6801008 | Шайба |
Загрузка ...
|
|
| 33 | 3,0-100 | Шарик |
Загрузка ...
|
|
| 34 | 80В-6801152 | Винт |
Загрузка ...
|
|
| 35 | 80-6801550 | Панель |
Загрузка ...
|
|
| 36 | 80-6800104 | Направляющая |
Загрузка ...
|
|
| 37 | 70-6804394-Б | Пруток |
Загрузка ...
|
|
| 38 | 70-6804391 | Ролик |
Загрузка ...
|
|
| 39 | 010-015-30-2-3 | Кольцо |
Загрузка ...
|
|
| 40 | 80-6800110-01 | Рейка |
Загрузка ...
|
|
| 41 | СТ-154Т.6800010 | Сиденье |
Загрузка ...
|
|
| 41 | СТ-154ТМ.6800010 | Сиденье |
Загрузка ...
|
|
| 42 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | 80В-6801031 | Усилитель |
Загрузка ...
|
|
| 44 | B.M8-6gx25.58.019 | Винт |
Загрузка ...
|
|
| 45 | 8Т | Шайба |
Загрузка ...
|
|
| 46 | 80-6800110 | Рейка |
Загрузка ...
|
|
| 47 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 48 | 80-6800120 | Направляющая |
Загрузка ...
|
|
| 49 | 80-6800103 | Пружина |
Загрузка ...
|
|
| 50 | 80-6800102 | Стопор |
Загрузка ...
|
|
| 51 | 70-4202431-01 | Штифт |
Загрузка ...
|
|
| 52 | 80-6800101 | Рукоятка |
Загрузка ...
|
|
| 53 | 70-6801082 | Рукоятка |
Загрузка ...
|
|
| 54 | 80В-6801150 | Рукоятка |
Загрузка ...
|
|
| 55 | М8-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 56 | 80-6801531 | Буфер |
Загрузка ...
|
|
| 57 | 80-6809100-11 | Амортизатор |
Загрузка ...
|
|
| 58 | 80В-6801505 | Валик |
Загрузка ...
|
|
| 59 | 80В-6801002-01 | Пружина |
Загрузка ...
|
|
| 60 | 80В-6801507-01 | Сектор |
Загрузка ...
|
|
| 61 | 80В-6801526 | Втулка |
Загрузка ...
|
|
| 62 | 80В-6801528 | Ось |
Загрузка ...
|
|
| 63 | 80В-6801032 | Ролик |
Загрузка ...
|
|
| 64 | 80-6800006 | Кнопка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
